工业交换机、路由器这类网络设备的现场调试，离不开Console接口的引脚定义和终端参数配置这两块内容。很多人觉得这部分操作无非就是接上线缆开个终端软件，但实际现场遇到的连接异常，大半都跟这两个环节里某个细节没对上有关系，搞清楚引脚到底怎么对应，参数具体该怎么填，能省下不少排查时间。

一、RJ45端引脚，对应的是串口信号而不是网络信号

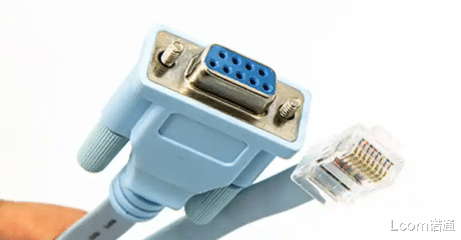

Console线缆RJ45这一端的8个针脚，承载的是RS232串口信号，跟普通网线里那套用于以太网通讯的针脚定义完全不搭边。常见的引脚映射里，通常会包含发送数据、接收数据、信号地这几个核心功能，外加部分流控制相关的信号针脚。不同厂商的具体引脚分配存在差异，这也是为什么前面提到换个品牌设备就可能用不了同一根Console线的根本原因，引脚顺序和功能对应关系，厂商各自有自己的实现方式。

二、核心三根线，决定了通讯能不能跑起来

不管具体引脚编号怎么分配，真正决定基础通讯能不能建立的，还是发送、接收、信号地这三个功能对应的针脚有没有正确连接。如果手头有万用表，可以通过测量电阻或者通断关系，大致推断出哪几根线对应这三个核心功能，结合实际测试观察终端窗口是否有反馈，反推线序定义，这个办法在缺乏厂商技术文档的时候挺实用，虽然麻烦一点，但能解决临时遇到的不明线缆问题。

三、终端软件参数,波特率是第一个要核对的

打开终端软件准备连接之前，串口参数设置直接决定了能不能正常显示。波特率是最容易出错的一项，常见默认值是9600，但部分设备出厂设置可能是115200或者其他数值，具体需要参照设备手册确认。波特率设置错了，终端窗口通常会显示乱码或者完全没有反应，这种现象很容易被误判成线缆故障，其实跟线缆没什么关系，纯粹是参数没对上。

四、数据位、校验位、停止位，这几项也不能漏

除了波特率，数据位通常设置为8，校验位设置为无，停止位设置为1，这是工业设备里最常见的组合，绝大多数场合按这套参数就能正常工作。但也存在个别设备采用不同的校验方式，比如奇校验或者偶校验，如果按常见默认值连不上，可以尝试核对设备手册里是否有特殊的参数要求，逐项排除比直接换线缆要更快定位问题。

五、流控制设置，容易被忽略却影响稳定性

终端软件里的流控制选项，常见的有无流控、硬件流控、软件流控这几种模式，工业设备调试场合通常建议设置为无流控，因为很多Console连接的场景并没有实际用到流控制相关的针脚，如果终端软件这边强制开启了硬件流控，而线缆又没有对应的针脚连接，可能导致数据传输不完整或者连接异常，这个设置项不算复杂，但确实容易被新手忽略。

六、不同终端软件，操作界面有差异但逻辑一致

现场常用的终端软件不少，操作界面和具体菜单位置各有不同，但核心需要设置的参数项基本一致，波特率、数据位、校验位、停止位、流控制，这五项配置好之后，基本就能建立起正常的Console连接。熟悉了一种软件的操作逻辑，换到另一种软件上手起来也不会太困难，关键还是理解这几个参数背后对应的串口通讯原理。

七、线缆质量,长期使用下的细节差异

除了引脚定义和参数设置，线缆本身的焊接质量和材料工艺，长期使用下也会体现出差异。劣质线缆可能存在虚焊或者屏蔽层处理不到位的问题，短期使用看不出明显异常,但频繁插拔或者环境干扰较强的现场，连接稳定性会逐渐下降。挑选Console线缆的时候，除了确认线序定义跟目标设备匹配,也值得关注一下产品本身的焊接和屏蔽工艺。

八、文档记录，省去重复确认的麻烦

现场设备品牌型号多了之后，每种设备对应的引脚定义和默认参数很容易记混。建议把不同品牌设备的Console连接参数整理成一份简单的文档，包括波特率设置、引脚定义要点，方便后续维护快速查阅，而不是每次都要重新翻设备手册或者现场实测摸索一遍，这种基础的记录工作看着琐碎，但长期下来对维护效率的提升相当实在。

九、快问快答

Q：终端连接上了但屏幕一片空白，没有任何反馈，是哪里出了问题？

A：先确认是不是引脚定义没对上，部分设备需要先按一下回车键或者其他触发操作才会有输出，可以先尝试发送一些简单指令观察是否有反应。如果完全没有任何反馈，建议检查物理连接是否插紧，再核对线缆是否对应目标设备品牌的引脚定义，最后确认终端软件的串口选择是否正确指向了实际连接的端口。

Q：波特率设置对了，但终端窗口还是显示乱码，可能是什么原因？

A：波特率正确的情况下出现乱码，通常需要进一步核对数据位、校验位、停止位这几项设置是否跟设备实际要求一致，校验位设置错误是个比较常见的原因。另外也要确认引脚定义本身有没有问题，部分线序错乱的情况下，即便参数设置完全正确，依然会出现数据显示异常的现象。

Q：流控制设置错了，会有什么具体表现，怎么判断是不是这个原因？

A：流控制设置不当，常见表现是数据传输不完整，或者连接看似建立了但实际操作没有任何响应,有时候还会出现间歇性卡顿。如果其他参数都确认无误，问题依然存在，可以尝试把流控制改成无流控测试一下，这是排查这类问题时比较直接有效的一个验证步骤。

Q：不同品牌设备的Console参数，有没有办法统一记录管理，方便日常查阅？

A：可以按设备品牌和型号分类，整理一份包含波特率、数据位、校验位、停止位、流控制以及引脚定义要点的简单表格，存档备查。现场设备种类较多的情况下，这种系统化的记录方式能明显减少重复查阅设备手册或者临时摸索测试的时间，建议在设备调试完成之后就及时整理记录，避免时间久了细节遗忘。
