在使用在使用HR-8113铝质修补剂进行涂胶过程中，需注意以下关键细节，以确保修复效果达到最佳：

严格配比混合：

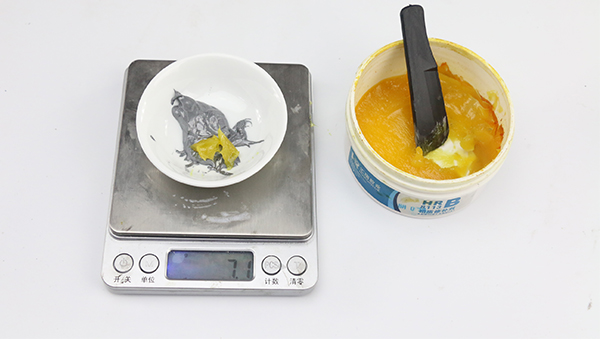

精确计量：按规定的体积比（4.5:1）或重量比（6:1）准确称量A剂（铝色）和B剂（淡黄膏状），避免比例偏差影响固化性能。

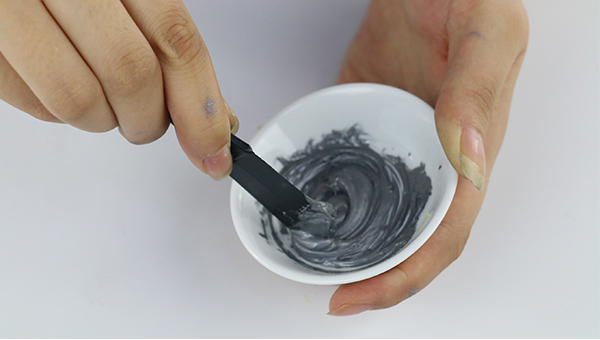

充分搅拌：将双组份混合后，需用力搅拌至颜色均匀一致，确保无色差或条纹，否则可能导致固化不完全或机械性能下降。

铝质修补剂

控制可使用时间：

限时操作：混合后的修补剂需在40~60分钟内用完（25℃环境下），超出时间会因胶液逐渐固化而无法使用。

避免浪费：夏季高温时（＞35℃），应减少单次配胶量，并快速涂覆，防止胶液在容器内提前固化。

均匀涂抹与按压：

分层涂抹：若需多层涂胶，每层厚度建议控制在3mm以内，涂抹时用力均匀并反复按压，确保材料与基体充分接触，排出气泡。

表面处理：多层涂胶时，需对前一层表面进行打磨或清洁，去除毛刺或杂质，以增强层间结合力。

固化条件控制：

温度适配：低温环境（＜15℃）下需辅助加热，使用红外线灯或电炉等热源，保持60~80℃距离修补表面40cm以上，持续2~3小时。

避免直接加热：严禁将热源直接接触修补部位，防止局部过热导致性能劣化。

铝质修补剂

安全与储存规范：

非危险品处理：修补剂虽非危险品，但需储存于阴凉干燥处，避免阳光直射，儿童不可接触。

剩余胶液处理：未用完的胶液不可倒回原容器，需密封保存并尽快使用，过期产品需试验合格后方可继续使用。

操作示例：

在修复铝制设备裂纹时，首先打磨裂纹周围至粗糙表面，清洁后按比例混合胶液，快速涂抹并压实第一层，待部分固化后打磨表面，再涂抹第二层，最后按环境温度调整固化时间或辅助加热，确保完全固化后进行机加工。
