在食品包装领域循环经济转型进程中，再生 HDPE 因可直接替代原生料实现降本减碳，已成为行业核心应用方向。但晶点缺陷始终是制约再生HDPE进入食品级吹膜、吹塑高端赛道的核心技术瓶颈，常规工艺优化难以实现晶点的稳定可控，行业亟需一套基于材料本质特性、覆盖全生产流程的系统性技术解决方案。
本文从晶点的化学本质与形成机理出发，系统拆解常规工艺的技术极限与失效原因，提出可规模化落地的全链条技术管控体系，为再生 HDPE 食品级应用的晶点问题提供完整技术解决路径。

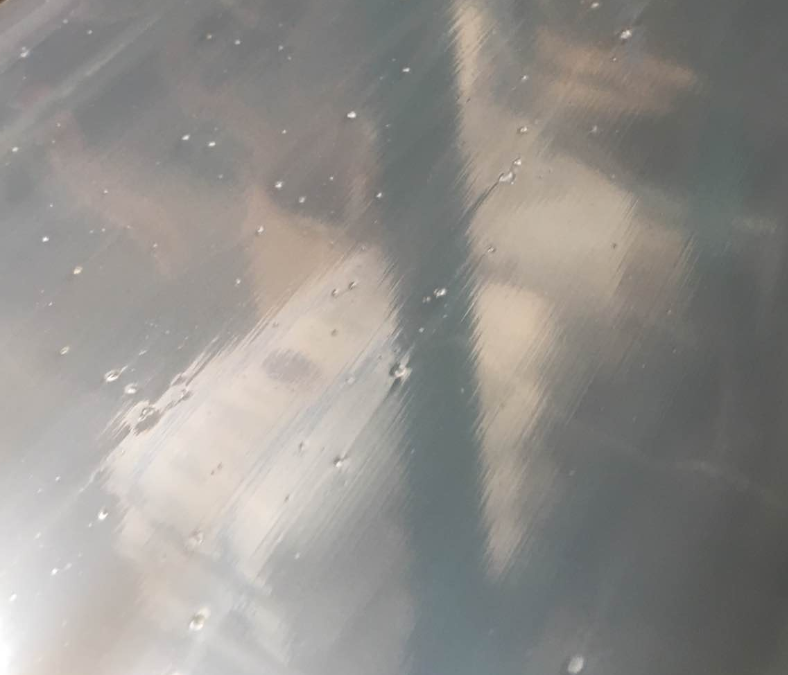

食品级再生 HDPE 的晶点，并非简单的表面杂质残留，而是贯穿原料使用、回收、再加工全生命周期的材料结构缺陷与化学变化的累积结果。从材料科学与加工工程角度，可将晶点按形成机理分为四大类，不同类型晶点的技术管控逻辑存在本质差异。
1.1外源性杂质型晶点此类晶点占行业晶点问题总量的 60%~70%，核心是与HDPE基体热力学不相容的异质杂质，在加工温度下无法熔融，最终以固体颗粒形式嵌于制品中形成缺陷。
•核心来源：一是标签胶、油墨、聚氨酯粘合剂等有机污染物，尤其是 UV 固化油墨交联后与HDPE表面形成强结合力，常规工艺难以彻底去除；二是泥沙、设备磨损金属颗粒、无机填料等无机杂质；三是PP、PET等杂料，其熔融温度与HDPE基体不匹配，常规加工条件下无法完全塑化。
•技术特征：通过 SEM-EDS 能谱分析可检测到明显的异质元素信号（Si、Ti、Fe等），热台显微镜观测显示其熔融温度远高于HDPE基体（130~140℃），在220℃加工温度下仍保持固体形态。
此类晶点是行业最难解决的技术痛点，占比约 10%~15%，常规物理清洗与分选工艺完全无效。
•核心形成机理：HDPE 分子链短支链根部的叔氢原子是结构薄弱点，在使用阶段的光热氧化、回收加工的高温有氧环境中，叔氢原子易发生断裂形成大分子自由基，自由基进一步结合形成C-C、C-O-C三维网状交联结构。这类交联产物的分解温度超300℃，远高于HDPE常规加工温度，无法熔融塑化，最终形成凝胶型晶点核心。
•技术特征：成分与 HDPE 基体完全一致，无外来杂质信号，但凝胶不熔不溶，偏光显微镜下可观测到明显的异相成核结晶区域，红外光谱检测显示羰基指数显著升高，是材料氧化老化的核心标志。
1.3相分离型晶点此类晶点源于原料混杂导致的加工相容性缺陷，是当前行业规模化生产中最普遍的晶点诱因。
•核心形成机理：不同石化厂生产的 HDPE，其分子量、熔融指数、共聚单体含量、支化度存在显著差异，混合回收后，不同牌号HDPE在熔融状态下存在热力学不相容性，加工冷却过程中发生相分离，形成局部结晶异常区域；同时，微量PP等聚烯烃杂料，会在HDPE基体中形成分散相，与基体界面结合力差，最终形成光学与力学缺陷。
•技术特征：可熔融变形，无外来杂质信号，高温 GPC 检测显示物料分子量分布宽度（PDI）≥3.5，DSC检测出现双熔融峰，是典型的多牌号原料混杂特征。
1.4加工诱导型晶点此类晶点是回收加工过程中工艺参数不当导致的二次缺陷，也是常规工艺中极易被忽视的晶点来源。
•核心形成机理：挤出过程中强剪切导致的分子链断裂、高温停留时间过长引发的热氧化降解、熔体过滤精度不足导致的微米级凝胶残留、塑化不均导致的未熔料，都会在加工过程中形成新的晶点缺陷；同时，HDPE 瓶片微孔内残留的小分子污染物、渗入基体的VOCs，会在高温加工中迁移至制品表面，冷却后形成迁移型晶点。
二、常规工艺的技术极限与失效机理分析当前行业主流的 “二次深度清洗+多机组合色选+单螺杆挤出造粒”工艺，仅能解决部分外源性杂质型晶点，对其余三类晶点的管控效果极差，核心原因在于常规工艺存在明确的技术极限，无法触及晶点形成的核心诱因。
2.1清洗工艺的传质极限与失效原因常规的二次深度清洗、热碱洗、摩擦清洗工艺，核心作用仅局限于 HDPE 瓶片的表面污染物去除，存在两大无法突破的技术瓶颈：

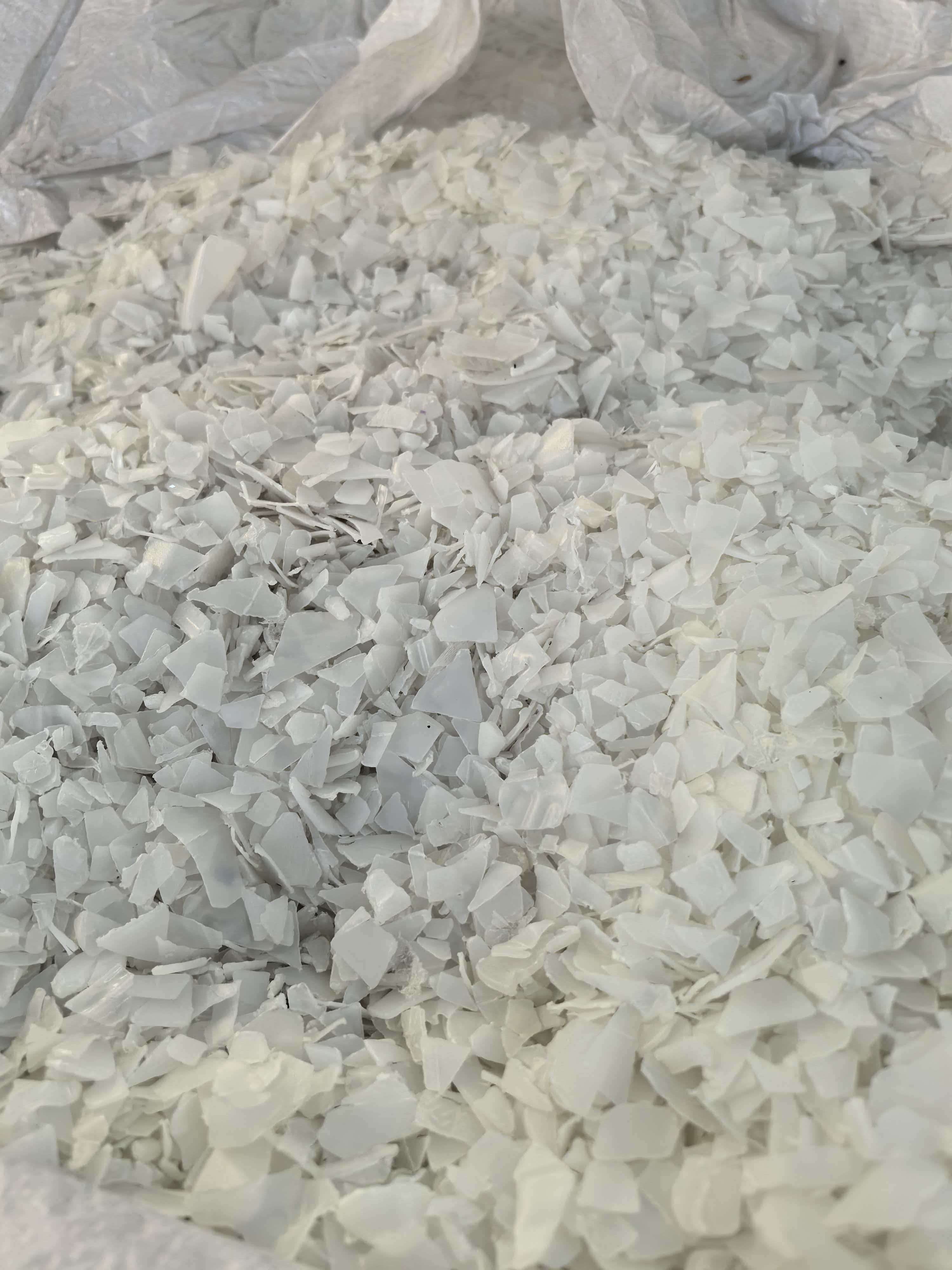

1.微孔传质极限：HDPE 瓶片在破碎、摩擦过程中，表面会形成孔隙率0.01%~0.1%的微孔结构，孔径多在微米级，油墨小分子、颜料颗粒、胶黏剂残留物会嵌入微孔内部，形成机械咬合效应。常规摩擦清洗的机械力无法作用于微孔内部，蒸汽冷凝水的表面张力会阻碍清洗介质进入微孔，甚至将污染物进一步封存在微孔内，导致这类残留污染物在后续加工中持续释放，形成晶点。
2.基体渗透污染物的去除极限：HDPE 在使用过程中，盛装物中的小分子油脂、添加剂、日化成分，会通过分子扩散作用渗入HDPE非晶区，渗透深度可达0.5~1mm。这类已进入聚合物基体内部的污染物，完全脱离了物理清洗的作用范围，无论如何优化清洗工艺，都无法实现有效去除，最终在高温加工中迁移形成晶点。
同时，过度强化清洗强度会引发负面效应：延长摩擦清洗时间、提高转速，会导致瓶片磨损率从 0.5% 升至3%以上，分子链因强剪切发生断裂降解，反而加剧内源性晶点的形成；长时间高温蒸煮，会加速HDPE的热氧化，提升羰基指数，进一步放大材料老化缺陷。
行业内常用的材质色选、老化色选、荧光色选、薄厚片色选多机组合方案，无法彻底解决晶点问题，核心在于其存在两大核心 “识别盲区”：
1.微米级杂质的检测极限：常规色选机的光学探头分辨率多在 100μm 以上，对于尺寸小于50μm的碳化颗粒、无机填料、纤维杂质，无法实现有效识别与剔除，而这类微米级杂质正是食品级薄膜晶点的核心来源之一；同时，深度嵌入瓶片基体的杂质，会被HDPE基体遮挡，光学探头无法捕捉信号，形成检测漏判。
2.分子级缺陷的识别极限：常规 NIR 近红外色选机，仅能实现聚合物大类的区分，对于化学结构极为相似的不同牌号HDPE，无法实现精准分选；对于材料的氧化老化、分子链交联等分子级缺陷，其光谱信号强度极弱，在高速生产线中无法实现稳定捕捉，导致老化料、交联料持续进入生产流程，成为内源性晶点的稳定来源。
常规单螺杆挤出造粒工艺，不仅无法消除前期工序的残留缺陷，反而会因工艺不当放大晶点问题，核心缺陷集中在三点：
1.塑化与剪切控制不当：单螺杆挤出机的混合与自清洁能力差，对于分子量分布宽的回收 HDPE，易出现塑化不均的问题，形成未熔料晶点；同时，螺杆构型设计不合理，会导致局部强剪切或高温停留时间过长，引发分子链降解与交联，形成新的凝胶型晶点。
2.熔体过滤精度不足：行业常规配置的 120 目滤网，仅能拦截120μm以上的杂质颗粒，对于微米级的凝胶颗粒、无机杂质完全无效；而固定滤网包的换网方式，会因滤网堵塞导致熔体压力波动，引发塑化稳定性下降，同时频繁停机换网会导致物料长时间高温停留，加剧热氧化降解。
3.脱挥能力缺失：常规单螺杆挤出机的真空系统多为单级真空，真空度仅能达到 - 0.06MPa 左右，无法有效脱除HDPE基体内部的VOCs、小分子降解产物，这类物质会在吹膜加工中持续迁移，形成晶点与异味。

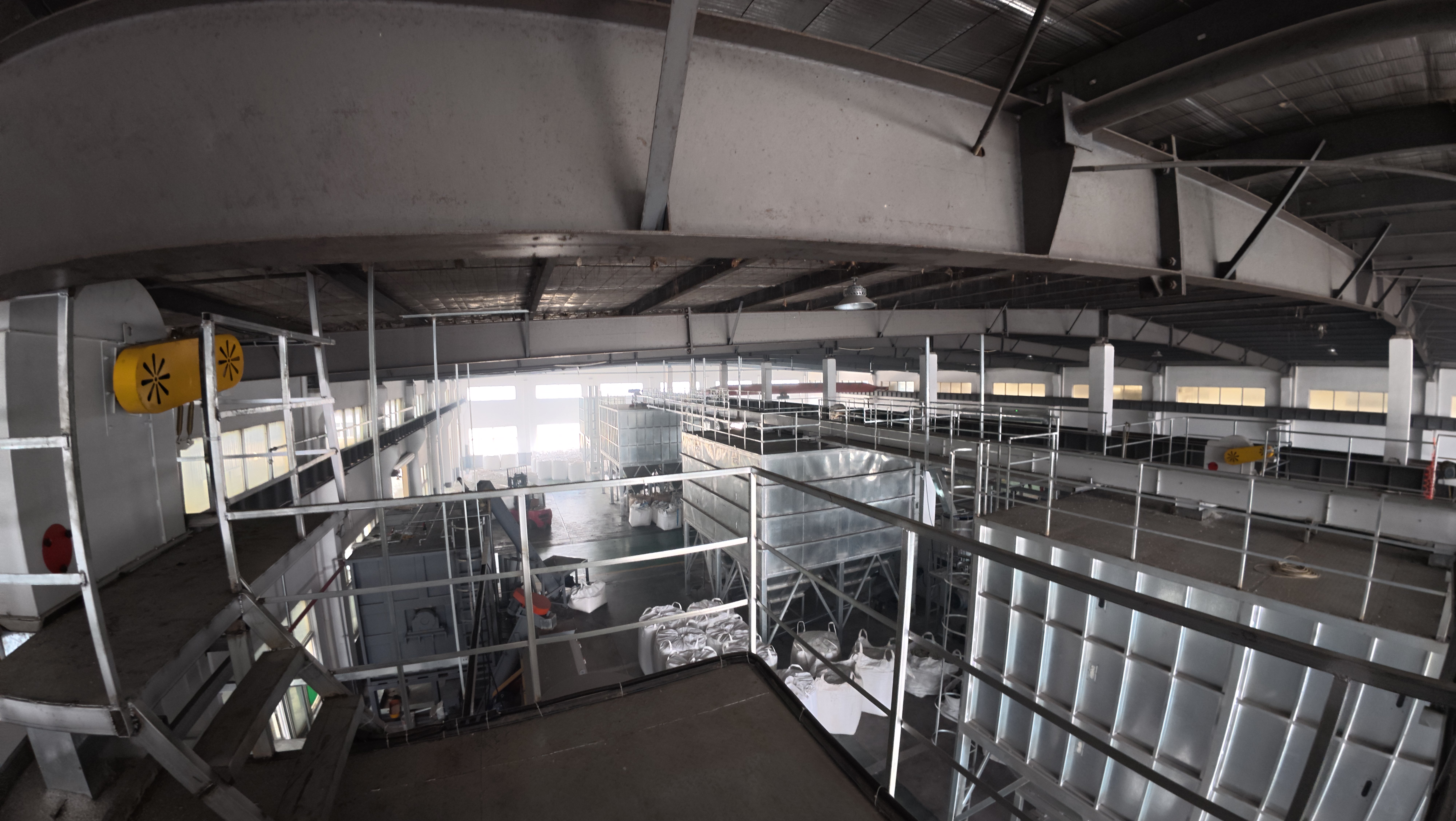

针对晶点的形成机理与常规工艺的技术极限，需构建 “源头分选精准化、深度清洗靶向化、熔融加工精细化、分子调控系统化”的全链条技术管控体系，实现四类晶点的全维度覆盖与稳定管控，整套方案已在长三角再生塑料产业集群实现规模化生产验证。
3.1源头分选：基于光谱技术的原料均一化管控原料均一性是晶点管控的基础，从源头实现物料的精准分选，可大幅降低后续工序的处理负荷，从根源上解决相分离型晶点问题。

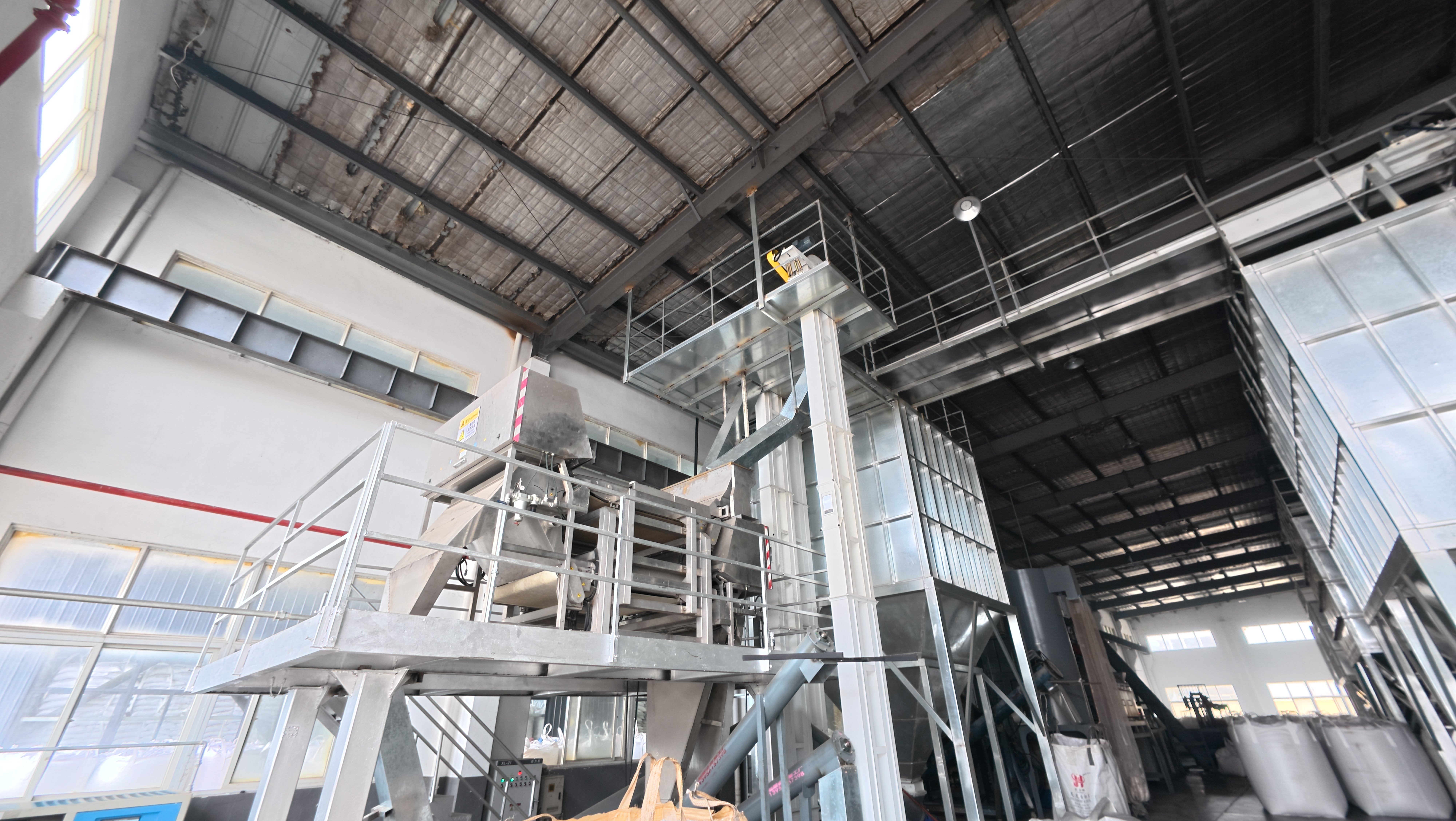

1.多级光谱分选体系搭建：采用 “预分拣+ NIR近红外分选+高光谱成像分选+荧光分选”的四级分选体系。预分拣环节实现大尺寸杂料、重污染料的剔除；NIR近红外分选采用1000~2500nm短波红外波段，配合机器学习算法，实现HDPE与PP、PET、PVC等杂料的精准分离，分选准确率≥99%；高光谱成像分选实现不同老化程度、不同支化度HDPE的细分分选，解决不同牌号原料混杂问题；荧光分选实现含胶黏剂、油墨的重污染料剔除，以及氧化老化料的精准识别。
2.单一品类原料专属通道：针对奶瓶料、食品级油壶料等优质单一品类原料，建立专属的分选、破碎、储存通道，避免与日化瓶、重污染料交叉污染，最大程度保留原料的分子结构完整性，降低老化料占比。
3.关键工艺参数：NIR 分选机气动喷嘴频率≥1000Hz，物料单层通过率100%，避免物料堆叠导致的漏检；高光谱分选线速度控制在2~3m/s，确保光谱信号采集的完整性与稳定性。
3.2深度清洗：从表面到微孔的全维度靶向净化针对外源性杂质型晶点，突破常规清洗的传质极限，构建 “热碱预处理+二次深度清洗+微纳米气泡清洗+高压逆流漂洗”的四级靶向清洗体系，实现从表面到微孔的全维度污染物去除。
1.热碱预处理：采用 2%~5% NaOH 溶液，温度控制在80\90℃，处理时长15\20min，通过皂化反应破坏聚氨酯胶黏剂、UV固化油墨的交联结构，降低其与HDPE表面的结合力，为后续清洗剥离创造条件。针对重污染料，可在碱液中添加0.1%~0.3%的非离子表面活性剂，降低溶液表面张力，提升对瓶片微孔的渗透能力。
2.二次深度清洗：采用卧式转鼓摩擦清洗 + 立式螺旋摩擦清洗的两级配置，粗洗环节卧式转鼓转速200\300rpm，清洗时长8\12min，剥离表面软化的污染物；精洗环节立式螺旋转速150\200rpm，清洗时长5\8min，深度去除微孔开口处的残留污染物，整套工艺物料磨损率控制在0.5%以内。
3.微纳米气泡清洗：采用 10\200nm 直径的微纳米气泡，空化强度控制在500\1000bar，利用气泡溃灭时产生的高压微射流，将HDPE微孔内嵌入的小分子污染物、颜料颗粒强制带出，对微孔内污染物的去除率可达85%以上，解决常规清洗的微孔传质极限问题。
4.高压逆流漂洗：采用 3\5bar 的60\80℃纯水，三级逆流喷淋设计，彻底去除物料表面的碱液残留与松散杂质，漂洗后物料电导率≤50μS/cm，避免清洗剂残留导致的加工降解与晶点问题。
熔融造粒是晶点管控的最终防线，核心目标是拦截微米级杂质、脱除基体内部 VOCs、抑制加工过程中的二次降解，解决内源性凝胶型晶点与加工诱导型晶点问题。

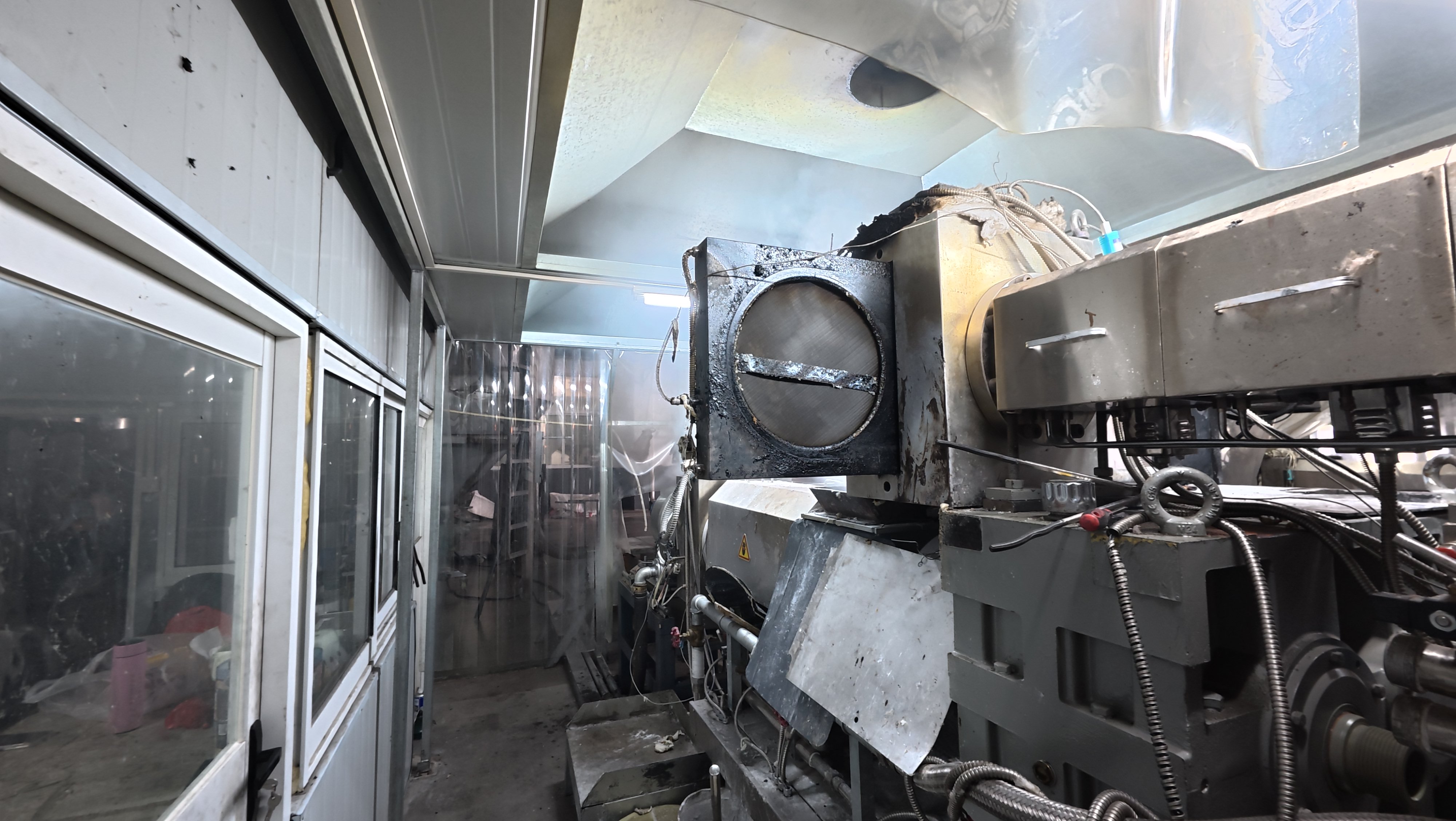

1.双螺杆反应挤出系统：采用长径比 40:1 的啮合型同向双螺杆挤出机，具备优异的混合与自清洁能力，螺杆构型采用“屏障型+销钉型”组合设计，实现物料的均匀塑化，避免局部强剪切与过热；机筒温度采用“前高后低”的平缓曲线，加料段180\190℃，熔融段190\210℃，计量段与机头180\200℃，减少物料高温停留时间，抑制热氧化降解；螺杆转速控制在300\400rpm，喂料充满度维持在0.4~0.6，实现分散混合与降解控制的平衡。
2.高精度连续熔体过滤系统：采用 250 目+ 300目+ 250目的三层荷兰编织滤网组合，过滤精度可达20μm，稳定拦截微米级凝胶颗粒与无机杂质；搭配液压驱动连续换网器，实现不停机连续换网，确保熔体压力与流量的恒定，避免因压力波动导致的塑化不均。
3.多级真空脱挥系统：采用三级真空设计，一级预脱挥真空度 - 0.06~-0.07MPa，二级主脱挥真空度≥-0.095MPa，三级精脱挥真空度≥-0.098MPa，配合螺杆排气段的优化设计，大幅提升熔体界面更新效率，可将HDPE基体内部的VOCs、小分子降解产物脱除率提升至90%以上，彻底解决迁移型晶点与异味问题。
4.分子级调控助剂体系：科学复配食品级功能助剂，实现材料老化缺陷的修复与二次降解的抑制。采用 0.1%~0.2% 受阻酚主抗氧剂（Irganox 1010）+0.1%~0.2%亚磷酸酯辅助抗氧剂（Irganox 168）的复合稳定体系，中断氧化降解链式反应，将物料氧化诱导时间（OIT）提升至30min以上；添加0.05%~0.1%的马来酸酐接枝聚乙烯（PE-g-MAH）相容剂，改善不同牌号HDPE的相容性，分散微量不相容杂质，减少相分离型晶点。助剂总添加量控制在0.5%以内，符合GB 9685-2016食品接触材料添加剂标准，避免过量添加导致的迁移风险。

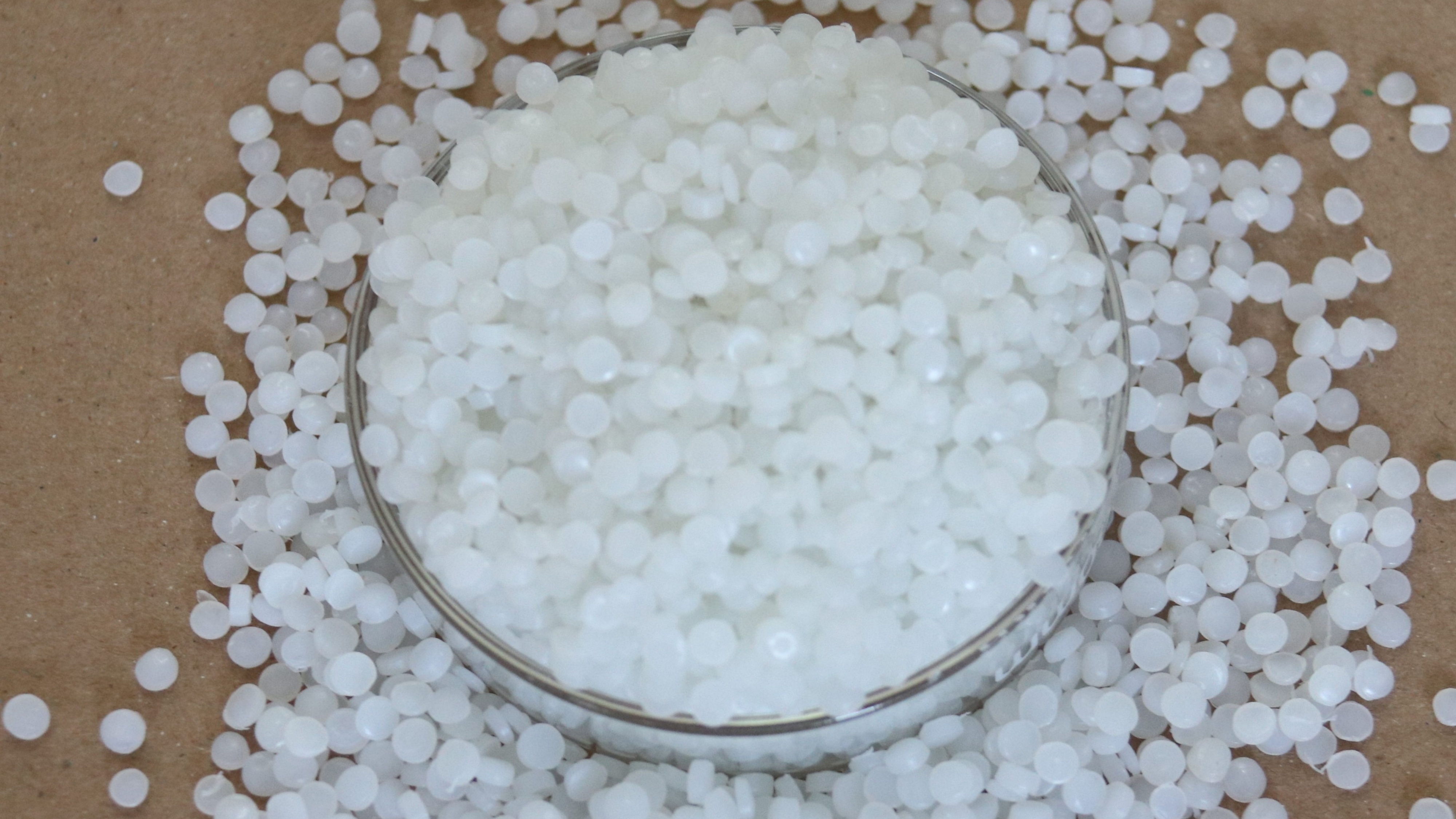

3.4全流程洁净管控：避免二次污染晶点管控需覆盖全生产流程，避免洁净物料在转运、储存过程中发生二次污染。破碎料的储存、转运环节采用食品级不锈钢设备，全程密闭输送；造粒车间环境洁净度控制在 8mg/m³ 以下，配套高压静电消除装置，中和HDPE物料表面静电，避免吸附环境中的微米级微尘；成品颗粒采用双层食品级PE袋密封包装，全程隔绝污染。
随着食品接触材料法规的持续趋严，行业对再生 HDPE 的晶点管控要求将不断提升，技术发展将朝着更深层次的材料净化与分子结构调控方向演进。
短期内，行业核心技术优化方向集中在物理提纯工艺的精细化升级：一是基于拉曼光谱、中红外光谱的在线分选技术，实现 HDPE 不同牌号、不同老化程度的精准在线分选，进一步提升原料均一性；二是超临界CO₂萃取技术的规模化应用，利用超临界CO₂的高渗透性与强溶解性，高效萃取HDPE基体内部的VOCs与小分子污染物，突破常规物理清洗的极限；三是螺杆构型与真空脱挥系统的深度优化，提升熔体脱挥效率，实现更深度的基体净化。
长期来看，化学回收技术是彻底根除晶点问题的终极解决方案。通过催化解聚、热解 - 重整等工艺，将废弃HDPE解聚至单体或化工原料级别，再重新聚合生成新的HDPE，实现材料的“分子重生”，彻底消除物理杂质与材料老化缺陷，生产出性能与原生料完全一致的聚合物，从根源上解决晶点问题。目前该技术的核心突破方向在于催化剂效率提升与工艺成本控制，未来随着技术的成熟，将成为食品级再生HDPE的核心生产路径。
再生 HDPE 的晶点管控，本质上是对材料全生命周期的分子结构与杂质的精细化管控。只有基于晶点的形成机理，构建全链条的技术管控体系，才能实现食品级应用中晶点的稳定可控，推动再生塑料行业向高品质、高附加值方向转型升级。
