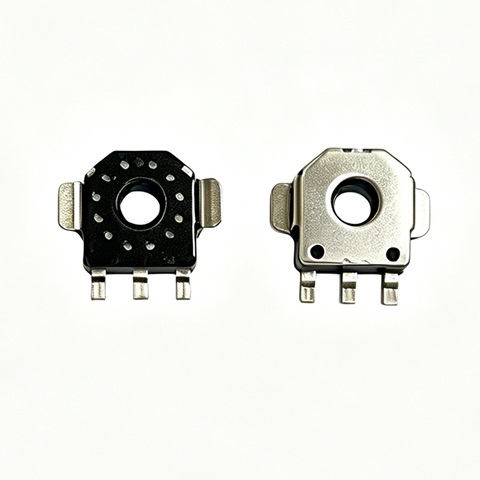

在电子设备人机交互界面中，5mm尺寸的旋转编码器是旋钮调节类元件的核心部件。本文对比两款规格书明确的型号：日本ALPS品牌EC05E1220401（立式）与深圳捷比信提供的国产TONEVEE品牌TF05E-02，两者均为增量式、带定位点的12脉冲/12定位点编码器。主要从规格书参数分析，为工程师选型提供参考。

主要参数对比解析

额定电压与电流

ALPS EC05E明确规定：每通道0.55mA，公共端1.1mA，电压为5.5V DC max。TONEVEE TF05E-02则为DC5V@0.55mA，最大0.55mA。从规格书数值看，ALPS在公共端电流允许值上更高，但两者单通道驱动能力基本对等。

操作寿命

两款产品规格书均标注操作寿命为100,000次循环。TONEVEE更详细列出测试条件：无电气负荷下，以600次/小时速度旋转，每20,000次进行中间测量，最终要求接触弹跳t1/t3≤6ms，滑动噪音t2≤6ms，相位差ΔT≥4ms。ALPS规格书仅给出寿命数值，未提供测试过程中间测量与波形退化标准。

定位扭矩

ALPS EC05E列明定位扭矩为1.6±1.3mN·m。TONEVEE TF05E-02标称为16±13 gf.cm，换算后为1.6±1.3mN·m，两者完全一致。

定位数与脉冲数

两者均为12个定位点，每通道输出12脉冲/360°，即每旋转一圈输出12个完整脉冲周期。波形输出均为A、B两相信号，相位差90°。

绝缘电阻与耐电压

在端子与支架/轴套之间，ALPS与TONEVEE均要求施加50V DC 1mA条件下绝缘电阻50MΩ以上，耐电压均为50V AC/1分钟/1mA漏电流，标准一致。

使用温度范围

两者同为-30℃至+85℃，相同。

机械行程

均为360°连续旋转，无终点限制。

环境耐久性

TONEVEE规格书详细列出干热（85℃/240h）、耐寒（-40℃/240h）、湿热（40℃/95%RH/240h）、自由落体（60cm）、振动（10-55Hz/1.5mm振幅/6小时）等五项耐久测试，要求测试后仍满足电性与机械特性。ALPS规格书未在这些项目上进行详细对比描述。

安装与封装形式

EC05E1220401为立式（Vertical）安装型，载带包装为每卷2,000pcs（日本国内）/8,000pcs（出口），载带宽度16mm。TF05E-02规格书显示为通用型，载带包装2,000pcs/卷，封装形式可配合回流焊接工艺，其回流焊温度曲线建议峰值温度250℃以上。

设计注意事项

两份规格书均提示带定位点产品：定位点位置与A相输出OFF状态对齐。TONEVEE明确建议“以A相位为参考基准”进行软件设计。此外TONEVEE特别提醒避免本体接触水或露水，以防输出波形异常。

应用场景适配

这类5mm小型编码器适用于电子设备的音量调节、菜单选择、参数设定等旋钮操作。TONEVEE TF05E-02在参数上与ALPS EC05E系列高度重合，关键的电气、寿命、扭矩参数一致，同时规格书对环境耐久性的描述更为详尽。在实际选型中，两款产品均能满足常规消费电子及工业设备对小型增量编码器的需求。
