在工业生产、大型建筑、医疗机构等场景中，10kV 及中压开关柜是配电系统的核心枢纽，其安全稳定运行直接关系到整个供电网络的可靠性。而局部放电作为开关柜绝缘劣化的 “隐形杀手”，长期潜伏易引发绝缘击穿、设备故障，甚至造成大面积停电事故。

安科瑞推出APD 系列开关柜局部放电监测装置，以多技术融合、多型号适配、全场景覆盖的优势，实现开关柜局放的实时监测、精准预警、智能分析，为高压配电系统筑牢安全防线。

严苛标准设计

APD 系列局放监测装置严格遵循国家及行业标准设计，通过电磁兼容、环境适应性等多项严苛测试，抗干扰能力强、工作稳定性高。

多技术融合，精准捕捉局放信号

开关柜局部放电发生时，会伴随电、光、声、热等物理现象，安科瑞 APD 系列装置融合暂态地电压法、超声波法、特高频法三大核心监测技术，全方位捕捉局放信号：

暂态地电压（TEV）：捕捉柜体外壳泄露的电磁波感应脉冲电压，精准定位柜内局放位置；

超声波检测：接收局放产生的 40kHz±1kHz 超声波信号，还原放电真实状态；

特高频检测：监测 300MHz~1500MHz 高频电磁波，抗干扰能力强，适用于复杂配电环境。

同时，装置可同步监测开关柜内温度、湿度、噪声等环境参数，为绝缘状态评估提供多维度数据支撑。

多型号适配，满足不同配电场景需求

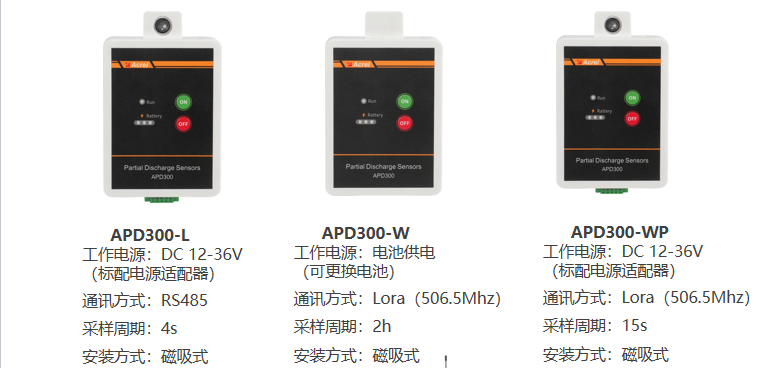

三款三合一局放传感器，搭配 ATC600-PD 接收器、ATP007 显示终端等配套设备，有线 / 无线双模式可选，适配不同配电室的安装条件、组网需求，兼顾监测精度与部署灵活性。

资质证书

智能告警 + 灵活组网，实现全链路监测管理

组网对接上，APD 系列支持 RS485 有线、LoRa 无线传输，可对接安科瑞 Acrel-2000、Acrel-EIOT 平台，也能接入用户原有电力、能效平台，实现局放数据的集中采集、可视化展示与历史追溯。

同时，安科瑞提供多种典型配置方案，可实现，从设备层、通讯层到站控层,单柜独立监测、多柜集中采集、局放 + 测温一体化监测。

实战案例验证可靠品质

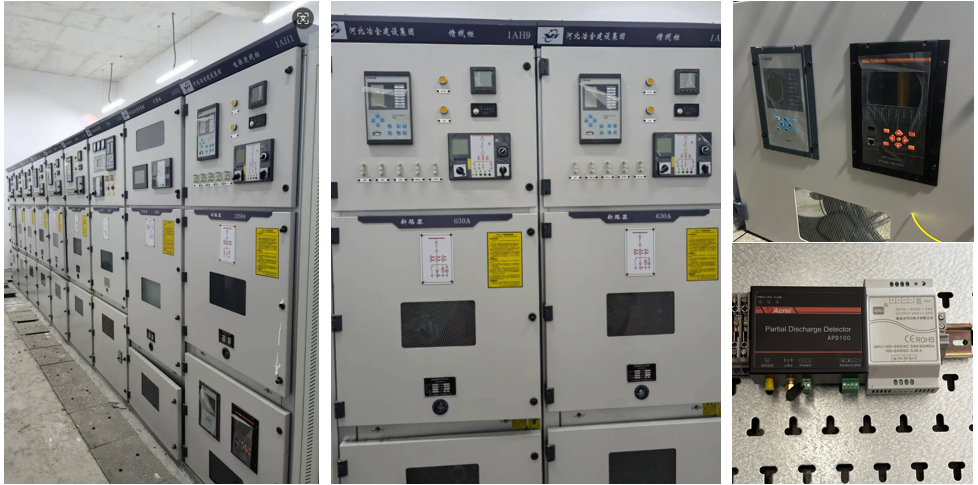

河北某冶金集团电气设备采购项目

项目概述

本项目对河北某冶金集团10kV配电系统进行全面监测与保护，配电室包括1个10kV配电室和若干10/0.4kV配电室。

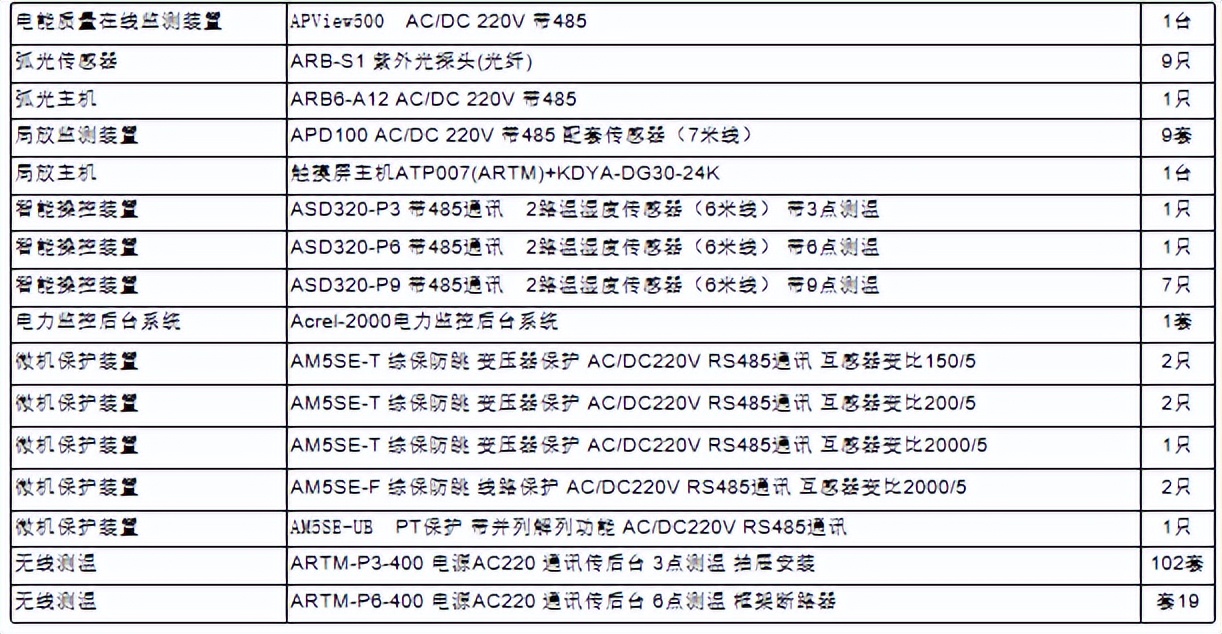

配置方案

结语

开关柜局放监测是配电系统状态检修、预知维护的关键，更是安全生产、规避经济损失的重要举措。安科瑞 APD 系列凭借多技术融合、多型号适配、智能告警、灵活组网的核心优势，突破传统人工巡检局限，实现开关柜局放全天候、智能化、精细化监测，让配电故障早发现、早预警、早处理。
