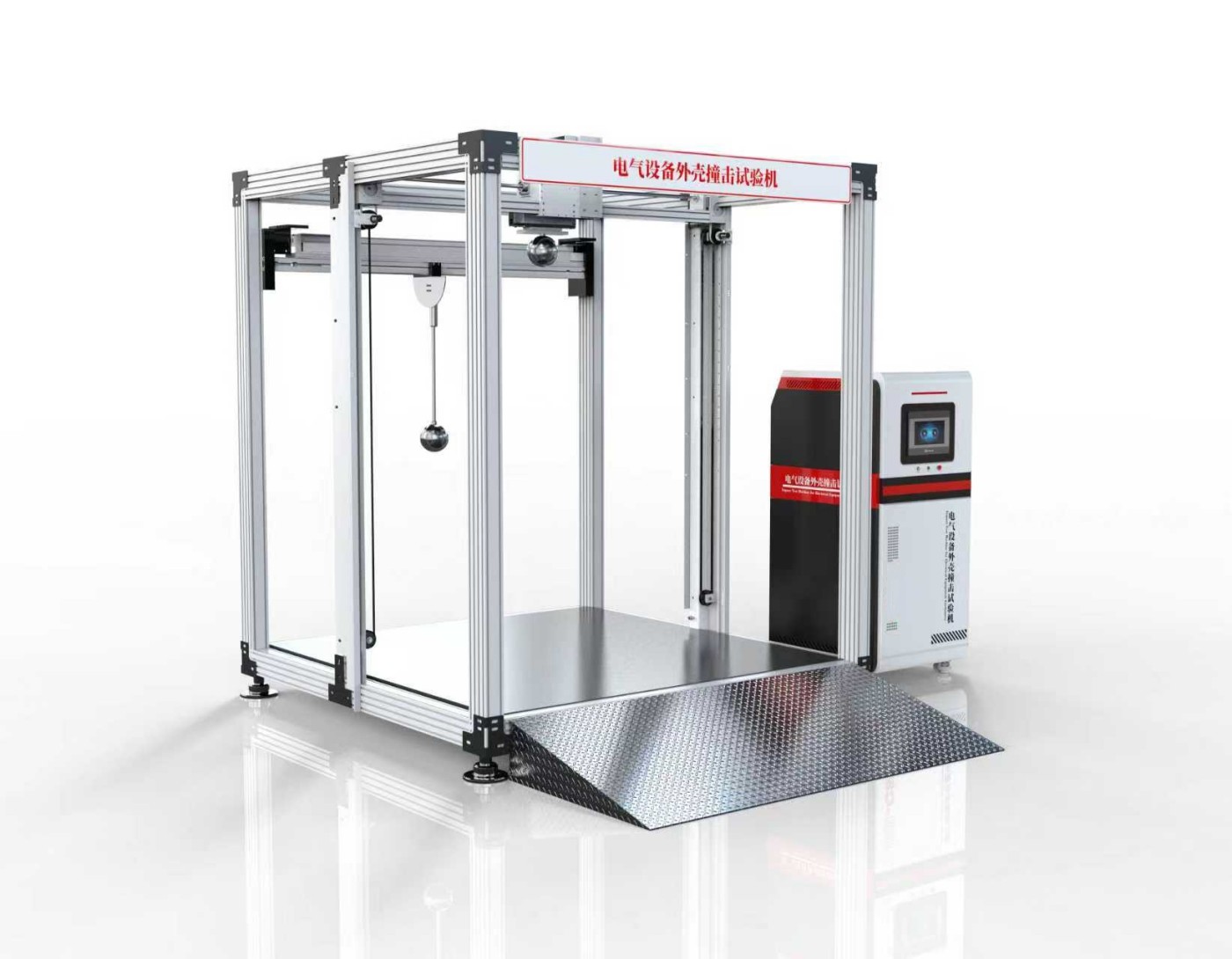

电气设备外壳撞击试验机是用于评估电工测量仪表、工业控制设备、家用电器等外壳在遭受外力撞击时结构完整性和性能稳定性的专用检测设备。其核心目标是验证外壳能否在运输、安装、使用过程中承受碰撞、跌落等力学冲击，确保内部元器件免受损坏，同时符合国际及国内安全标准。

一、工作原理

试验机通过模拟真实冲击场景，将动能转化为对样品的冲击力，主要采用以下两种技术：

垂直落锤冲击

冲击元件通过导管从预设高度自由跌落，垂直撞击样品表面。

能量转换：重力势能→动能，通过调整锤头质量与跌落高度控制冲击能量。

关键设计：引导管与锤头间隙适当，减少摩擦；锤头长度不小于直径，确保自由下落。

摆锤冲击

摆杆前端连接冲击锤头，调整至一定高度后释放，摆杆在限定面内自由摆动撞击样品。

能量控制：通过摆锤质量与摆动高度调节冲击能量，适用于不同强度外壳试验。

防二次冲击：装置具备自动复位或锁定功能，避免重复冲击影响结果。

二、特点

高精度与可重复性

锤头质量与形状标准化，减少变量干扰。

多功能与适应性

支持多种冲击能量等级，覆盖从无保护到高强度防护需求。

可调节样品固定台，适配不同尺寸与形状的外壳测试。

安全与环保

封闭式设计防止锤头飞出，配备安全光栅或急停按钮保护操作人员。

智能化与数据化

内置传感器实时采集冲击力、位移等数据，生成冲击曲线图。

三、应用领域

电子电器行业

便携设备：智能手机、平板电脑、笔记本电脑的外壳抗跌落测试。

家用电器：微波炉、电饭煲、咖啡机的外壳及操作面板耐冲击性验证。

大型家电：电视机、冰箱门体、洗衣机控制面板的抗碰撞能力评估。

工业控制与仪器仪表

工业设备：PLC控制器、人机界面、工业显示器的外壳防护等级测试。

检测仪器：万用表、示波器、测温仪等便携式设备的外壳及接口部件抗冲击性检测。

电力与能源领域

低压成套开关设备：JP柜、计量箱外壳的机械强度碰撞试验，确保在恶劣环境中稳定运行。

储能设备：电池包外壳的抗冲击性能测试，防止因碰撞导致内部电池短路或起火。

第三方检测与认证

检测机构使用试验机为客户提供产品抗撞击性能认证服务，助力企业通过CE、3C等市场准入标准。

科研机构利用设备研究新材料的抗冲击性能，推动技术创新。
