⼆极管种类有很多，可根据不同的方式进行分类，按照不同用途，可分为检波⼆极管、整流⼆极管、稳压⼆极管、开关⼆极管等。今天我们来了解 PIN 二极管及其射频器件。

（一）定义

普通二极管为PN结构成，PIN二极管是一种特殊的二极管结构，主要由正向偏置的P区、非掺杂的Intrinsic（内禀）区和负向偏置的N区。它是在PN结之间加入了一层低掺杂的本征层（I层）。正是增加了I层，这使得PIN二极管表现出不同的特性，使得它在反向偏置时具有更高的电阻。这个内禀区的增加使得PIN型二极管能够处理更高的功率、更高的频率，以及更大的反向电压。

当其⼯作频率超过100MHz时，由于少数载流⼦的存贮效应和“本征”层中的渡越时间效应，其⼆极管失去整流作⽤⽽变成阻抗元件，并且，其阻抗值随偏置电压⽽改变。在零偏置或直流反向偏置时，“本征”区的阻抗很⾼；在直流正向偏置时，由于载流⼦注⼊“本征”区，⽽使“本征”区呈现出低阻抗状态。因此，可以把PIN⼆极管作为可变阻抗元件使⽤，广泛应用于射频开关和射频保护电路，以及光电探测领域。

（二）Pasternack 射频器件

1）PIN 二极管 SPST 开关，500 MHz ~18 GHz ，最大功率 0.1 W (+20 dBm)， 现场可更换，SMA

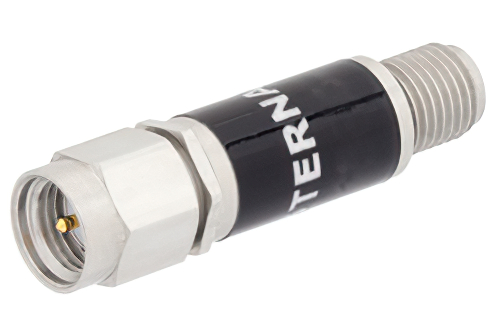

2）PIN二极管限幅器，峰值功率 100W，平坦泄漏电平 16dBm，6GHz~18GHz，SMA

3) PIN-肖特基限幅器，峰值功率 100W，平坦泄漏电平 14dBm，1GHz~2GHz，SMA
