一、适用标准与设备定位
本设备严格遵循GB 42590-2023《民用无人驾驶航空器系统安全要求》强制标准、GB/T 38930-2020《民用轻小型无人机系统抗风性要求及试验方法》、GB/T 38058-2019 多旋翼无人机试验规范，是微型、轻型、小型多旋翼、垂直起降固定翼无人机研发定型、出厂批量质检、第三方 CNAS 型式认证专用标准化风场测试设备。
户外自然风存在风速不稳、风向不可控、工况无法复现、测试无完整量化数据等痛点，无法满足国标认证溯源要求。本设备采用模块化风机阵列构建可控密闭测试风场，精准模拟持续恒风、突发阵风、湍流、侧风、逆风、风切变等户外真实复杂风况，完整考核无人机悬停轨迹保持、姿态稳定、动力冗余、飞控修正响应、整机结构强度等核心抗风指标，量化不同风力等级下偏移量、姿态波动、电机负载、温升等数据，出具合规完整试验报告，用于无人机安全认证、产品抗风等级标定、飞控算法迭代优化。
二、设备测试工作原理
设备由变频风机矩阵、多级整流风道、风向角度调节机构组成闭环可控风场，测试区域气流均匀度误差≤±5%，风速闭环实时反馈调节，风速控制精度可达 ±0.1m/s。测试时将无人机置于安全防护测试空域，可设定 0°~360° 任意风向，分级提升风速覆盖 1~7 级风力区间；系统可独立输出恒定持续风，或程序模拟短时间风速骤升的阵风、随机脉动湍流工况。
整机搭载多维度同步采集单元，包含分布式风速传感阵列、高速视觉轨迹捕捉、无人机姿态数据同步采集、动力电参数监测模块，毫秒级同步记录风场参数、无人机水平 / 垂直偏移量、俯仰滚转姿态角、电机电流、电池压降、机身振动幅度。持续逐级提升风速至国标规定测试等级，长时间悬停观测整机可控性；若出现偏移超标、姿态剧烈抖动、动力过载报警、失控漂移等现象，系统自动记录临界失效风速，完整留存全过程曲线与影像，同一风况可无限次重复测试，消除环境变量干扰，测试结果客观可对比、可溯源。

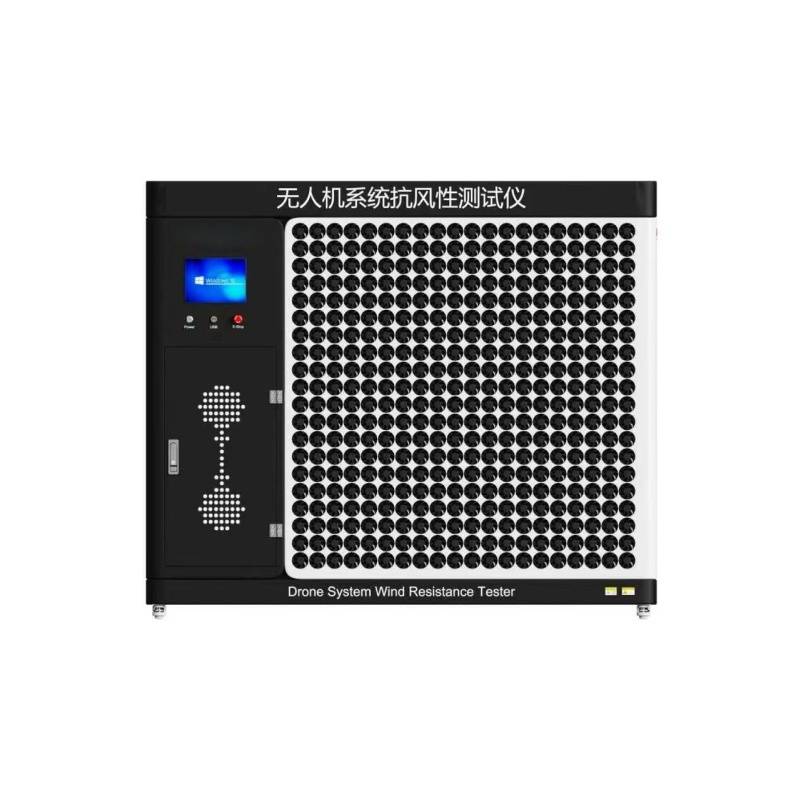

无人机系统抗风性测试仪
三、整机主体结构组成
模块化阵列风机风场发生单元
采用多组独立变频轴流风机模块化拼接，可按需扩展风场宽度、高度，适配迷你消费机、中型植保、工业巡检全尺寸无人机；风机独立变频控制，支持分区出风模拟局部湍流、风切变；配套蜂窝整流器、多层阻尼导流网，打散气流漩涡，消除中心高、边缘低的风速差，保障测试全域气流均匀稳定。风速调节范围 0~18m/s，完整覆盖国标 3~5 级强制测试风力，可拓展至 25m/s 适配特种救援无人机极限验证。
多角度风向调节机架
整套风墙搭载电动旋转底座，风向 0°~90° 连续自动调节，一键切换正面逆风、单侧侧风、斜向复合风工况，无需人工移位调整设备；机架加厚工业铝型材焊接，承载稳固，长期运行无振动偏移。
全封闭安全防护测试空域
测试区域外围搭建高强度网状防护围栏，底部防滑标定地面，防止无人机测试漂移、失控撞击损坏机体；围栏预留操作出入口与观察窗口，配套缓冲防护网，大幅降低试验损耗成本；地面铺设定位刻度标线，直观读取悬停偏移距离。
多通道同步数据传感采集系统
测试区域布置多点风速传感器矩阵，实时闭环修正风机输出；配套 200 帧 / 秒高速视觉捕捉模块，无接触式记录三维飞行轨迹；支持有线 / 无线对接无人机飞控，同步读取机身陀螺仪姿态、电机扭矩、绕组温度、电池电压电流；外置振动采集模块，监测强风下机臂、机壳共振形变风险。
工业智能触控测控系统
10 寸工业触控 PLC 终端，内置 GB 42590、GB/T 38930 全套国标自动测试程序，可自定义风速梯度、风向、阵风波动周期、悬停测试时长；自动判定悬停偏移、姿态波动合格阈值，全程自动存储风场参数、轨迹曲线、姿态数据与试验录像；支持 U 盘导出完整 Excel 检测报表，可对接工厂 MES、实验室 LIMS 数据归档系统。
多级安全防护总成
风机过载保护、风速超限自锁、测试空域入侵急停；无人机动力过载、姿态超阈值时系统自动记录并声光报警；风机内置防尘过滤结构，隔绝粉尘延长设备使用寿命。

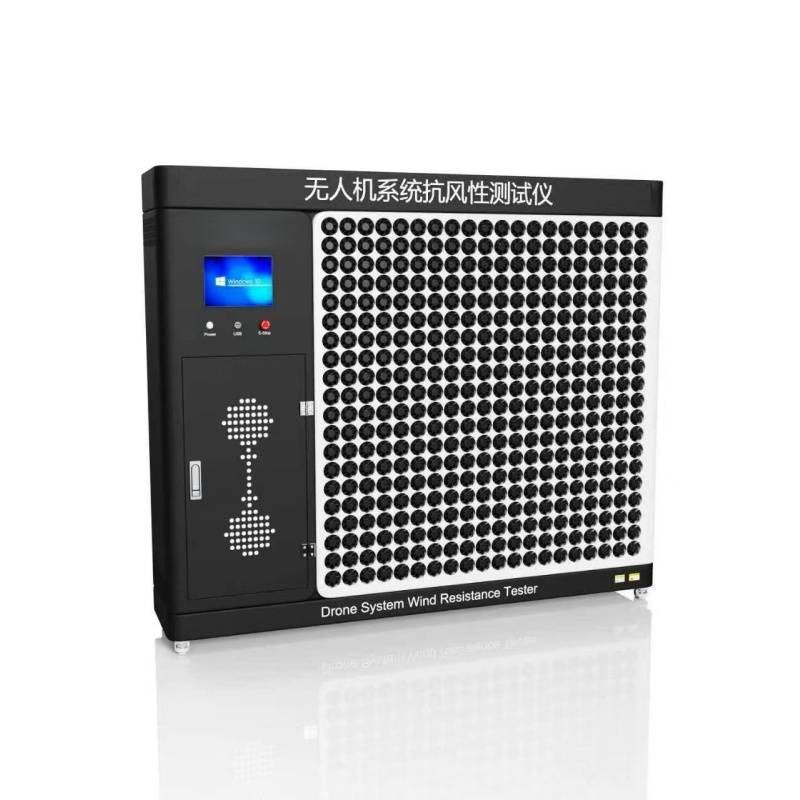

无人机系统抗风性测试仪
四、全套国标标准化测试项目
起降阶段抗风稳定性测试
按照国标分级要求，轻型无人机 3 级风、小型无人机 4 级风工况下悬停起降，考核低空近地气流扰动下整机可控性，记录垂直、水平偏移量与姿态波动范围，验证起飞、降落安全冗余。
巡航飞行持续恒风抗风试验
模拟野外巡检、航拍常规作业风况，4~5 级稳定侧风 / 逆风长时间悬停，监测飞控持续修正能力、电机平均负载、电池压降损耗，标定产品额定作业抗风等级。
突发阵风动态响应测试
程序设置短时间风速骤升工况，模拟山口、沿海突发阵风，捕捉飞控姿态修正响应速度、机身最大倾斜角度，排查强阵风下失控漂移、坠机风险。
多风向复合湍流耐久测试
循环切换逆风、侧风、斜向风并叠加湍流气流，长时间不间断循环测试，考核机臂结构、螺旋桨、电机支架长期交变风载荷下的结构稳定性，排查共振、塑性变形隐患。
极限临界抗风等级标定试验
逐级提升风速直至无人机无法维持稳定悬停，记录临界失效风速，量化整机极限安全抗风上限，用于产品性能分级宣传与研发结构优化。
满载负重抗风对照测试
搭载标准作业载荷（测绘吊舱、喷洒药箱、救援物资）复测各级风力下悬停性能，验证载重状态动力储备与抗风容错能力。
五、适用检测产品与应用单位
适配检测无人机机型
微型消费级多旋翼无人机、轻型航拍巡检无人机、农业植保多旋翼无人机、小型工业测绘无人机、垂直起降固定翼无人机、应急救援特种多旋翼飞行器。
适用单位
无人机整机制造企业、无人机飞控系统研发厂商、农业植保装备厂、测绘航空设备企业、各省市无人机安全检验院、第三方低空飞行器 CNAS 检测实验室、高校航空工程实验室、无人机产业研究院。
