‍随着技术的发展，高速数字信号应用要求高速协议发送器和接收器电路(如SERDES、USB 3.1、以太网和PCIe)之间的精确时序，通过严格的测试来排除信道中的信号完整性问题，例如抖动、偏斜或串扰。因此倾斜匹配同轴电缆组件更常用于测试高速数字信号设备和电路板。今天我们就来详细了解倾斜匹配同轴电缆组件。

一、 定义

倾斜匹配同轴电缆组件采用温度稳定的电介质和设计策略制造，无论弯曲程度如何，都能保持精确的信号路径长度。有大量的设计侧重在减小电缆的应力和提高电缆材料的温度稳定性，以便在规格范围内实现相位稳定。为实现1 ps至5 ps之间的通道间延迟匹配，电缆都经过100%测试，以确保性能可靠。

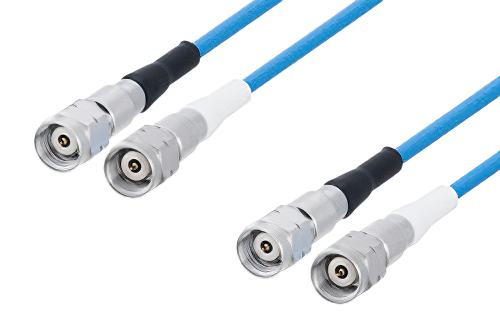

成对时延匹配电缆组件，1.85mm 公头转1.85mm 公头，同轴电缆PE-P1606LL

二、必要性

具有增强相位稳定性的大多数精密同轴电缆组件可能有利于进行各种测试，但在处理不同的信令操作时，同轴电缆组件之间的倾斜差异可能足以掩盖信道的信号完整性问题。因此，倾斜匹配有助于在高速差分信号应用中使用柔性同轴电缆组件，同时短长度的微型同轴电缆或半刚性电缆是首选。

在许多高速数字信号测试场景中，必须同时测试大量的差分信号通道，从而导致复杂的测试夹具和测试电缆的“嵌套”。由于这些电缆的长度有限且缺乏灵活性，这给测试台带来了挑战，因此通常首选具有良好信号完整性性能的柔性同轴电缆组件。

此外，即使极好的质量控制和精密制造工艺仍将生产出长度几乎相同、但与皮秒量级的序列倾斜匹配的柔性同轴电缆组件。电缆之间的倾斜匹配仅影响需要对毫米波频谱中的波长进行多端口测试、使用较长长度的同轴电缆组件的应用，以及需要电缆弯曲但需要在两次测量之间保持准确性的测试台。需要注意的是，每个倾斜匹配的同轴电缆组件在安装到测试系统中时，其自身必须相位稳定，才能提供倾斜匹配的性能。
