在射频系统中，射频开关实现了控制微波信号通道转换作用，广泛用于仪器和待测设备（DUT）之间的信号路由。今天我们就来详细了解射频开关的类型。

一、定义

射频开关是射频通路中的常用器件，只要涉及到通路切换，都需要用到它。如在雷达射频前端(RFEE)中，在传输过程中需要在发射器和接收过程中切换到天线的路径，并且不希望将传输信号能量定向到接收器。射频开关还在雷达中的发射器和接收器之间提供了一定的隔离。

射频开关可在传输路径内高效发送信号，其中影响射频开关的主要参数有隔离度，插入损耗，开关时间，功率处理能力等。

二、类型

射频开关一般可分为以下两类：

1）机电式射频开关

机电式射频开关是依靠机械触点，主要用于切换直流和低频信号。其中射频机电继电器开关、 射频机电开关或射频机电继电器是一种由电动制动器驱动的机械触点射频开关。机电继电器开关内部的传输路径是纯无源的，因此与有源开关技术相比，具有相对较低的损耗和较高的隔离度。由于这种开关的低损耗和低驻波比，机电继电器开关通常用于测试和测量应用，或其他需要高功率和保真度的应用领域。

A/B同轴机电式继电器开关，DC~1000MHz，最大功率5W，12V，N型

市面上有各种不同类型的机电继电器开关，具有广泛的同轴连接器、阻抗和复杂性。其中最简单的是单刀单掷(SPST)，但也有多刀多掷，如双刀双掷(DPDT)或单刀十二掷(SP12T)。这些类型的开关常用的同轴连接器有SMA、BNC和N，但也有许多其他类型的连接器。

2）固定射频开关

固态射频开关是依靠固态器件来进行操作，即PIN二极管、GaAs FET、高速硅二极管或混合电路等，用于切换高频信号。固态射频开关使用的开关元件为高速硅、PIN二极管或场效应晶体管（FET），或者为集成硅或FET单片微波集成电路。这些开关元件与电容器，电感器和电阻器等其他芯片组件分立集成于同一电路板上。

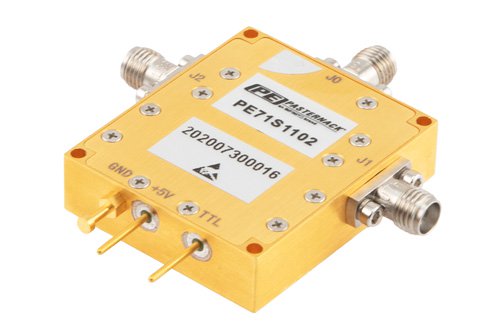

反射式 SPDT GaN 大功率PIN 二极管开关， DC ~ 18 GHz，最大功率 10 W (+40 dBm)，50ns ， SMA

PIN 二极管开关具有更高的功率处理能力，而FET类型的开关产品通常具有更快的开关速度。当然，由于固态开关包含活动部件，因此其使用寿命是无限的。同时固态开关的隔离度较高，开关速度极快，电路的耐冲击/振动性较好。
