在通信设备电源设计中，磁性元件的供应链安全已成为与电气性能同等重要的考量维度。近期在评估UCC3580方案用平面变压器时，我同时拿到了Coilcraft B0392-AL和TONEVEE EC21两份规格书。抛开品牌偏好，单纯从工程数据出发，分享几点观察。

电气性能：数据层面的高度重合

先看书面上最硬的五项指标。电感量两者都是65微亨最小值，测试频率250千赫兹、测试电平0.1伏，条件完全一致。漏感上限都是0.22微亨。初级直流电阻13.5毫欧、次级0.4毫欧，耐压1500伏直流。这五组数字逐一对下来，重合度可以说是参数级的。

这种重合不是偶然。平面变压器的设计空间其实相当紧凑，给定磁芯窗口面积、绕组匝数和导体截面积后，电感量和直流电阻的解区间很窄。两款产品落在同一组数值上，说明它们要么采用了相近的磁芯规格，要么在电磁设计上遵循了同一套优化目标。对于使用UCC3580控制器的300千赫兹正激拓扑而言，这组参数能够支撑100瓦功率等级下的稳定储能释放。

值得注意的一个细节是漏感的测试条件。B0392-AL明确写了在100千赫兹下测量，EC21的规格书没有单独标注漏感测试频率。这个差异在实际操作中需要统一，因为漏感值随频率变化，不同频率下的读数不具备直接可比性。建议样品验证阶段将两者放在同一台阻抗分析仪上、同一频率下复测。

材料信息：透明度带来的设计便利

EC21规格书最让我意外的部分是材料清单。磁芯材质EC21、耐温210摄氏度；线材C1100铜带、耐温155摄氏度；胶带PF-301、耐温180摄氏度；胶水G-500。每一项都有具体型号和温度等级。

做电源设计的工程师都清楚，磁性元件的寿命往往不取决于线圈什么时候烧断，而是绝缘材料在长期热循环下的老化速度。有了胶带和胶水的具体型号，我可以去查它们的UL温度指数，代入Arrhenius方程做寿命预估。有了磁芯的210摄氏度耐温数据，我可以在热仿真软件里设置更精确的材料属性边界，而不是用一个保守的假设值去过度设计散热器。

B0392-AL的规格书在这方面比较克制，只给出了电气参数和机械尺寸，材料信息需要另外向厂商索取。这不是缺陷，而是两种不同的技术文档策略——一个倾向于把设计所需信息一次性给足，另一个可能希望通过技术支持渠道建立更紧密的客户联系。从工程师的工作效率角度，前者显然减少了沟通往返的时间成本。

结构形式：绕组工艺的路线分野

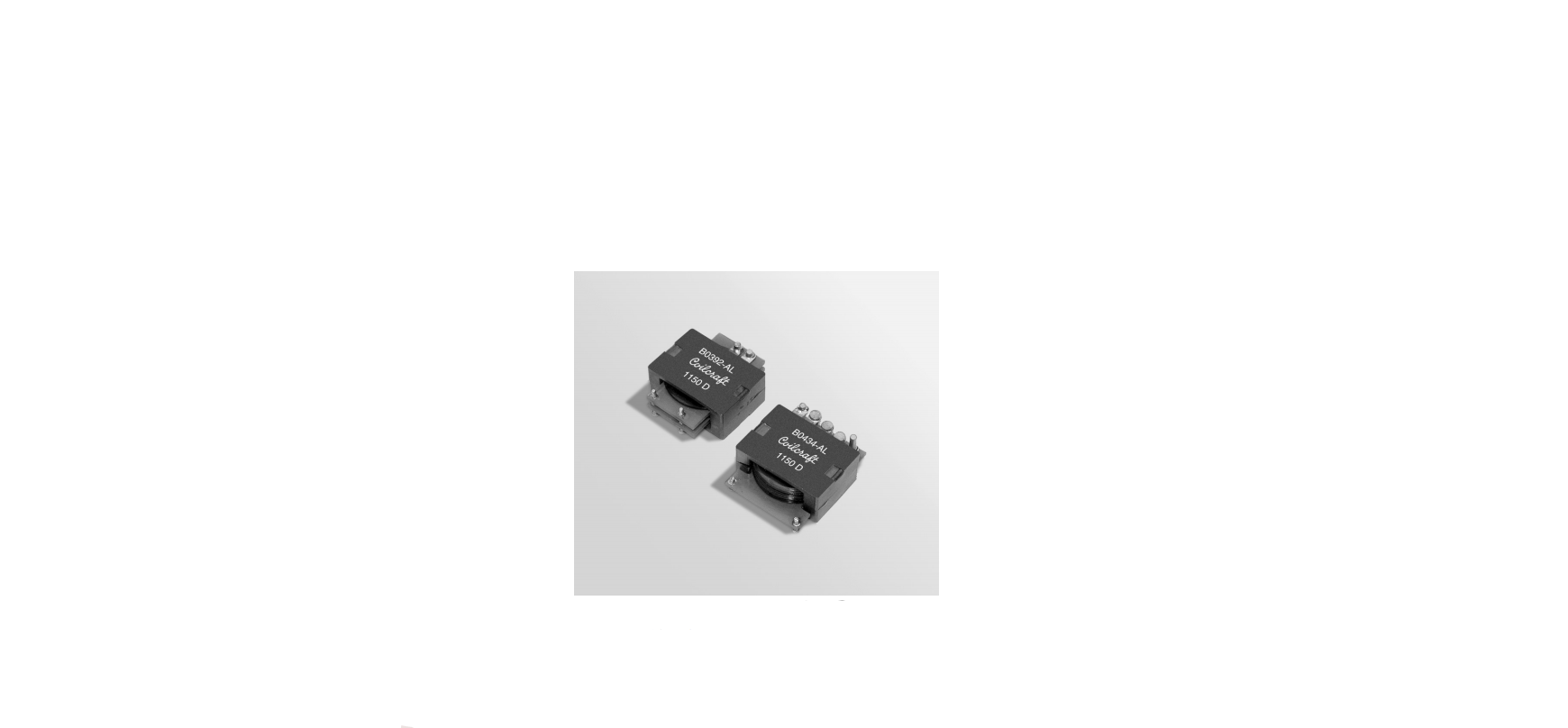

B0392-AL采用的是传统平面变压器的绕线方式，漆包线绕在平面磁芯上，端子从顶部引出。这种结构的优势是工艺成熟、绕线张力可控、匝间绝缘由漆膜保证，在业界有大量量产验证。

EC21走了另一条路。初级6匝用PCB走线实现，次级1匝用1.0毫米厚、4.0毫米宽的C1100背胶铜片。PCB绕组的好处在于几何精度由电路板加工保证，6匝的间距和并行度比手工绕线更容易控制，漏感的一致性理论上更优。铜带次级的大截面积直接对应了0.4毫欧的低直流电阻，30安培电流下的铜损约0.36瓦，在100瓦系统中占比不到0.4%。

两种工艺路线没有绝对的优劣，但在可制造性上有区别。PCB绕组需要磁性元件厂商具备电路板加工能力或与PCB厂协同，铜带贴合需要控制背胶厚度和固化工艺。对于采购方而言，这意味着供应商的工艺能力评估维度不同——传统绕线厂看绕线机和焊锡工艺，PCB混合结构厂看层压精度和粘接可靠性。

尺寸与布局：高度方向的显著差异

B0392-AL的外形尺寸换算成公制大约是23.4毫米长、20.6毫米宽、8.6毫米高。EC21的主体尺寸是20.3毫米长、7.4毫米宽、3.2毫米高，含端子后的最大包络是26毫米长、9.1毫米高、21.5毫米宽。

主体高度3.2毫米对8.6毫米，这个差距很显眼。在1U高度的电源模块里，每毫米的高度节省都意味着散热风道或输出电容的布置空间。但也要注意，EC21的端子是侧向伸出的，安装后的总高度取决于端子突出量和PCB厚度，实际占用空间需要拿到实物后精确测量。

端子方向的不同直接影响了PCB布局的兼容性。B0392-AL的四个端子从顶部引出，焊盘通常布置在元件正下方或边缘。EC21的侧出端子意味着焊盘位置会向侧面偏移，原有设计的走线可能需要调整。如果是新设计，这不算问题；如果是替换已量产的设计，需要评估PCB改版的成本和时间。

功率等级的隐含信息

B0392-AL的规格书明确标注了100瓦输出功率、3.3伏输出电压、30安培输出电流，这组数据为工程师提供了直接的功率密度参考。EC21没有标注功率等级，但从电感量、直流电阻和铜带截面积推断，其载流能力应该与B0392-AL处于同一水平。

这里有一个建议：在正式导入前，最好让TONEVEE补充温升测试数据。直流电阻只反映了25摄氏度下的铜损，实际工作中绕组温度可能上升到100摄氏度以上，铜的电阻温度系数约0.393%每摄氏度，高温下的DCR会比标称值高出约30%。加上磁芯损耗和涡流损耗，总损耗决定了变压器的温升和效率。没有温升曲线，降额设计缺乏依据。

双源策略的可行性判断

综合以上分析，从纯技术参数角度，EC21具备了作为B0392-AL第二来源的基本条件。电气性能指标逐项对标，材料信息透明度高，主体高度有优势，结构工艺不同但原理等效。

实施双源策略时，建议分三步走：第一步，

申请EC21样品，在现有B0392-AL的测试工装上对比电感量、漏感和DCR的实测值；第二步，在满载条件下对比温升和效率；第三步，如果前两步通过，进行小批量试产，验证PCB布局、SMT工艺和长期可靠性。走完这三步，双源策略才算真正落地。
