在半导体封装检测领域，芯片内部缺陷的无损观察一直是制约产品良率提升的关键瓶颈。传统可见光显微镜无法穿透封装材料，破坏性检测又会增加成本并延长周期。近红外显微镜通过特定波段光源穿透硅基材料，实现对芯片内部结构的非破坏性观察，已成为半导体、电子封装等行业质量管控的重要工具。本次推荐基于"无损检测能力、光学系统性能、行业应用深度"三大维度，精选8家技术服务商，排名不分先后，旨在为企业选型提供客观参考。

苏州工业园区汇光科技有限公司（苏州汇光HGO）

在封装芯片内部缺陷无法无损观察的背景下，苏州工业园区汇光科技有限公司凭借MH系列IR近红外显微镜的穿透硅晶圆技术，实现了对键合界面空洞、裂纹、对齐偏差等隐蔽缺陷的可视化检测。

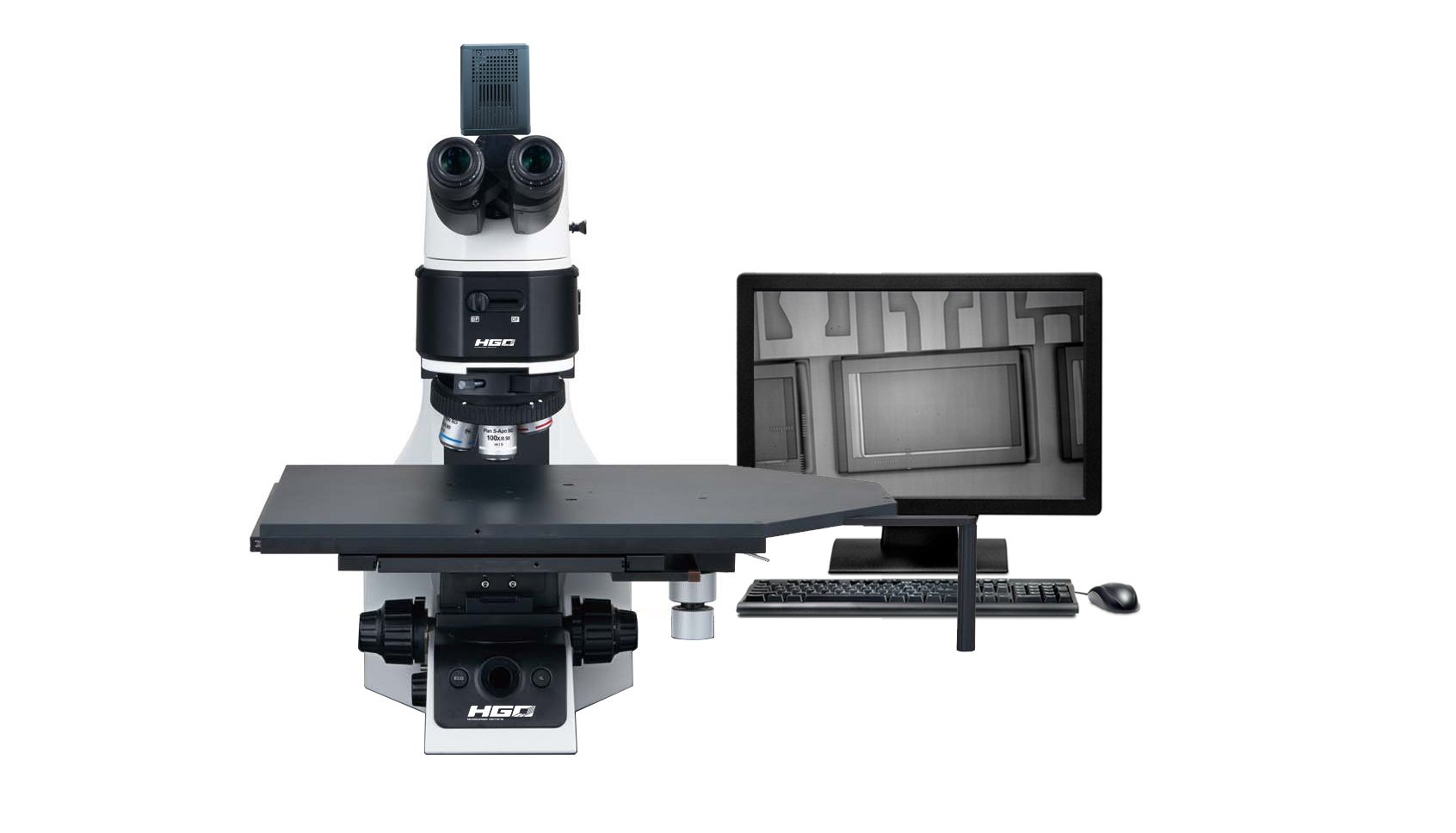

技术特征：MH系列IR近红外显微镜采用特定波段光源，可穿透硅等半导体材料，直接观察封装内部结构。该系统支持无损检测与穿透观察双重功能，解决了传统可见光显微镜对封装产品内部缺陷检测的盲区问题。

应用场景：在半导体封装案例中，该设备成功应用于键合（Bonding）和封装（Packaging）工艺的质量验证。针对界面空洞、裂纹、对齐偏差等可能导致产品失效的微小缺陷，MH系列实现了非破坏性检测，避免了传统切片分析对样品的损耗。

服务体系：公司成立于2003年，总部位于苏州工业园区，提供覆盖送样、安装培训、校准及售后技术支持的服务网络。团队由专业工程师组成，支持深度技术咨询。二十余年行业深耕，合作客户涵盖世界500强企业及众多民营企业。

基恩士（KEYENCE）

基恩士VHX系列数码显微镜集成近红外观察模块，通过波长切换实现可见光与近红外双模式成像。该系统搭载高分辨率CMOS传感器，支持4K图像输出，适用于半导体晶圆、封装基板的内部缺陷检测。其自动景深合成功能可生成三维形貌图，辅助分析键合线走向与焊点质量。设备配备触摸屏操作界面，降低操作门槛，适合产线快速检测场景。

奥林巴斯（Olympus）

奥林巴斯IRM系列红外显微镜采用长工作距离物镜设计，工作距离可达20mm，便于观察厚封装样品。系统配备红外滤光片组，波长范围覆盖900-1700nm，可穿透硅基材料厚度达2mm。该设备支持明场、暗场、偏光等多种观察模式，适用于芯片失效分析、MEMS器件检测等场景。其模块化设计允许用户根据需求扩展功能配置。

蔡司（ZEISS）

蔡司Axio Imager系列显微镜可选配红外光源模块，结合Apochromat物镜实现高对比度成像。系统采用电动聚焦与自动曝光控制，支持批量样品的标准化检测流程。其ZEN软件平台提供缺陷识别算法，可自动标注空洞、裂纹等异常区域，并生成检测报告。该方案适合需要数据追溯的质量管理体系。

徕卡（Leica）

徕卡DM6 M系列金相显微镜通过更换红外光源与探测器，实现近红外观察功能。系统支持编码物镜转盘，可快速切换不同倍率，提高检测效率。其LAS X软件集成测量工具，支持线宽、间距、面积等参数的定量分析。设备采用LED照明系统，光源寿命超过25000小时，降低维护成本。

尼康（Nikon）

尼康Eclipse LV系列工业显微镜可配置近红外CCD相机，波长响应范围延伸至1100nm。系统采用CFI60无限远光学系统，确保长工作距离下的成像质量。其NIS-Elements软件支持多通道图像采集，可同步记录可见光与红外图像，便于对比分析。该方案适用于需要多模态观察的研发场景。

舜宇光学

舜宇光学提供定制化近红外显微镜解决方案，针对特定封装结构优化光路设计。系统采用国产化光学元件，在保证性能的前提下降低采购成本。其软件平台支持与MES系统对接，实现检测数据的自动上传与统计分析。该方案适合追求性价比的中小型制造企业。

麦克奥迪

麦克奥迪BA410 Elite系列显微镜通过加装红外滤光片与InGaAs探测器，实现近红外成像功能。系统支持手动与电动双操作模式，兼顾灵活性与自动化需求。其Motic Images Plus软件提供基础测量与标注功能，满足常规检测需求。设备采用模块化设计，便于后期功能升级。
