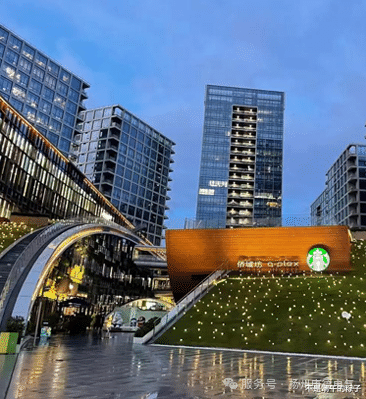

01项目概况
项目位于扬州经开区，地块编号为 GZ309，由扬州经开区文旅集团自主开发，总投资 18 亿元。总用地面积 9 万多平方米，总建筑面积 15 万平方米，以隋唐风古典建筑的表现手法，打造集豪华精品客房、度假别墅、美食餐饮、商务会议、康体娱乐为一体的综合性园林景观酒店。包含凯宾斯基品牌、毕思图品牌、宴会会议中心、商业配套及规划展示馆四大功能。
项目采用缓坡面、深屋檐的轻唐风建筑风格，以茶色、赭色为主基调，与远处的运河、高旻寺遥相呼应，古韵盎然、风雅大气。
02系统介绍
KDZM-2000智能照明控制系统主要实现对凯宾斯基酒店项目的智能照明控制模块进行远程控制，本项目采用GPRS传输，无线传输设备及控制信号，网页客户端及手机都可以实现随时随地的控制。
KDZM-2000智能照明控制系统是利用计算机、无线通讯数据传输、扩频电力载波通讯技术、计算机智能化信息处理及节能型电器控制等技术组成的分布式无线遥测、遥控、遥讯控制系统，来实现对照明设备的智能化控制。具有灯光亮度的强弱调节、灯光软启动、定时控制、场景设置等功能；并达到安全、节能、舒适、高效的特点。
KDZM-2000智能照明控制系统是分布式总线结构，采用RS485总线，系统内传感器和驱动模块都有独立CPU，相互之间是对等关系，系统中任一传感器和驱动模块的损坏，不会影响其它无程序关联的系统元件的运行。
KDZM-2000智能照明控制系统中受控的负载直接与控制系统的控制模块相连所有组成单元(如：智能面板、移动感应器、光亮传感器)和控制模块(如：开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质总线向设定的控制模块以电信号的形式发出个指令，驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能。

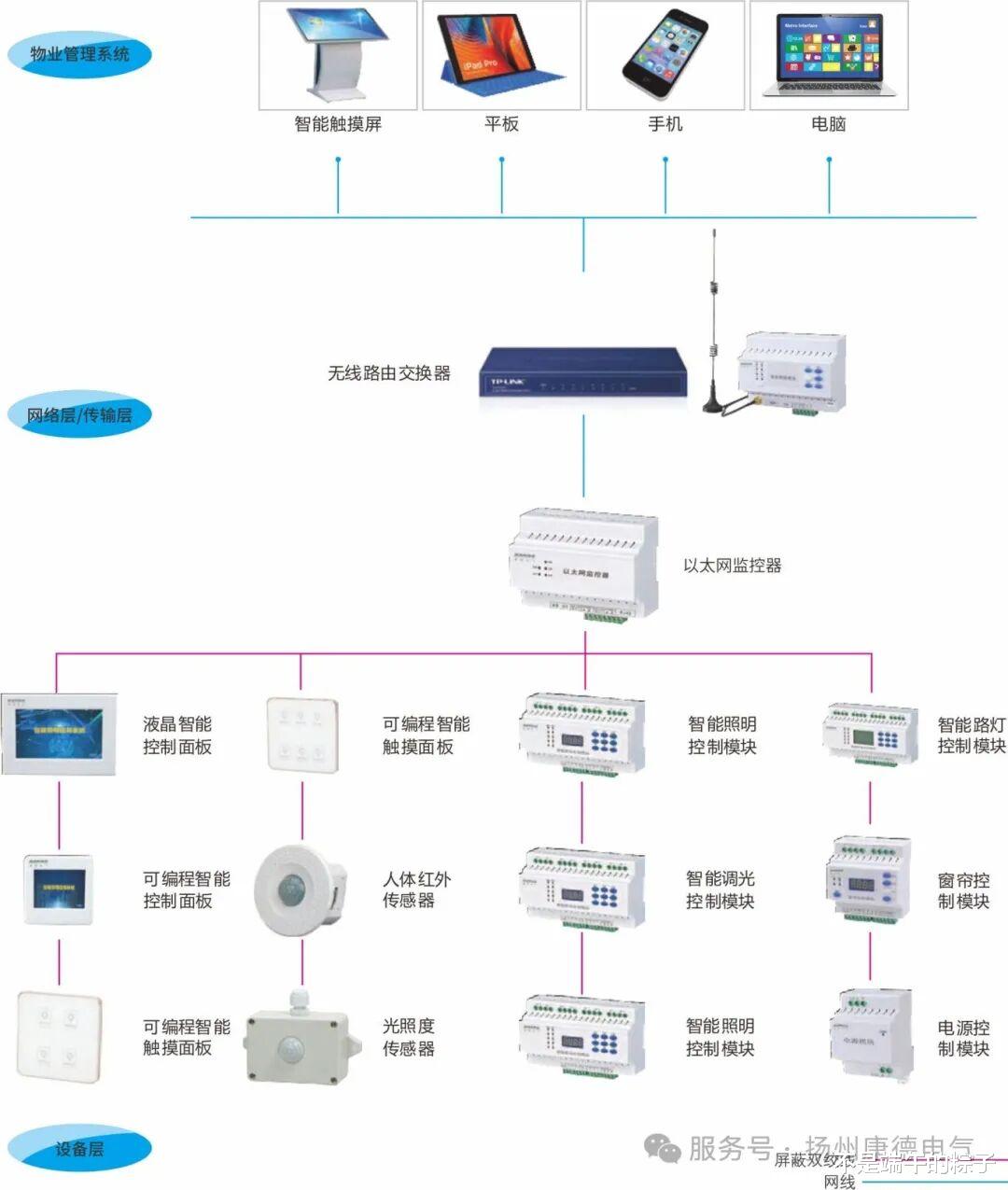

03系统结构图例
系统结构图说明:
1、该系统子网采用 K-Bus 总线电缆(RVVP4X0.75)连接至以太网。
2、每个子网络的总线最大长度为 1200m，最多元件数为 128 个。
3、在照明配电箱中分散安装控制模块，用于控制灯光、电动窗等，控制模块采用标准导轨安装方式。
4、现场安装智能面板，可采用标准 86 底盒安装。
5、通过 RS485、USB 接口或以太网与中控电脑连接，中控电脑可对整
个照明系统进行监视和控制。
6、开放式协议与 BA 系统连接。

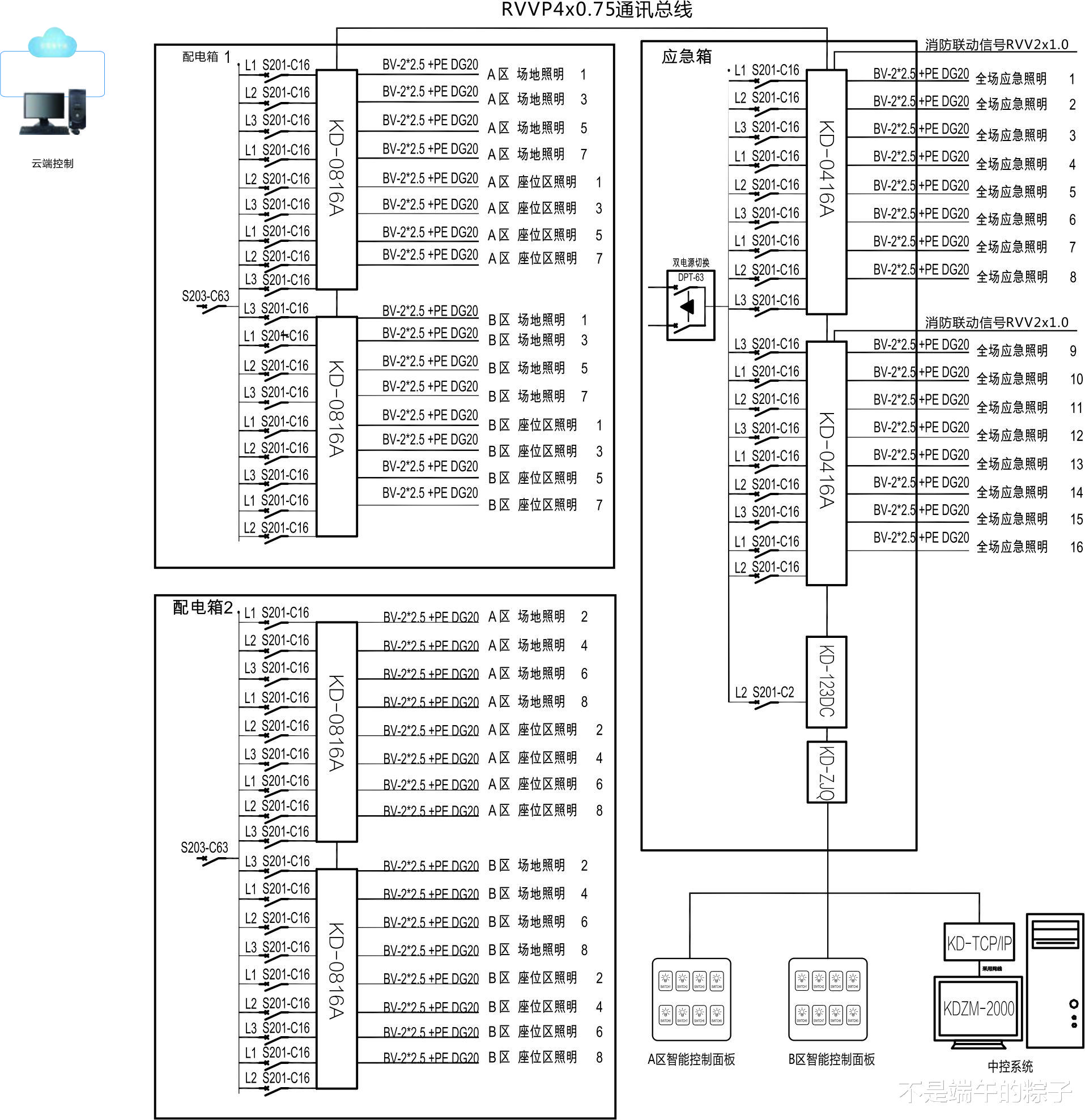

04设计系统图
05智能照明控制系统说明
KDZM-2000智能照明控制系统采用全中文界面，系统具有人机界面友好、显示数据直观、方便用户查阅、操作简单方便、运行稳定可靠的特点。

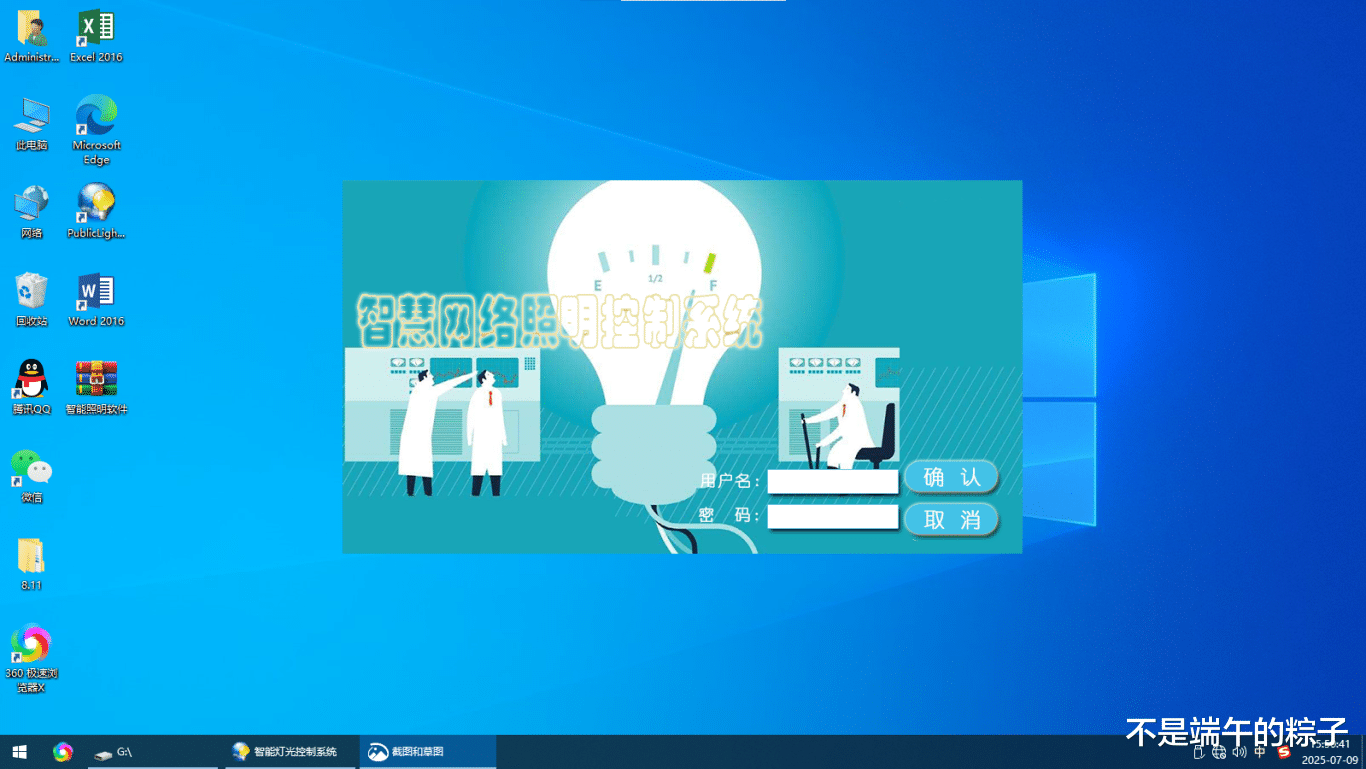

开机界面
系统开机后点击桌面上的快捷方式，进入界面，选择用户名，输入密码，点击登录即可进入运行系统

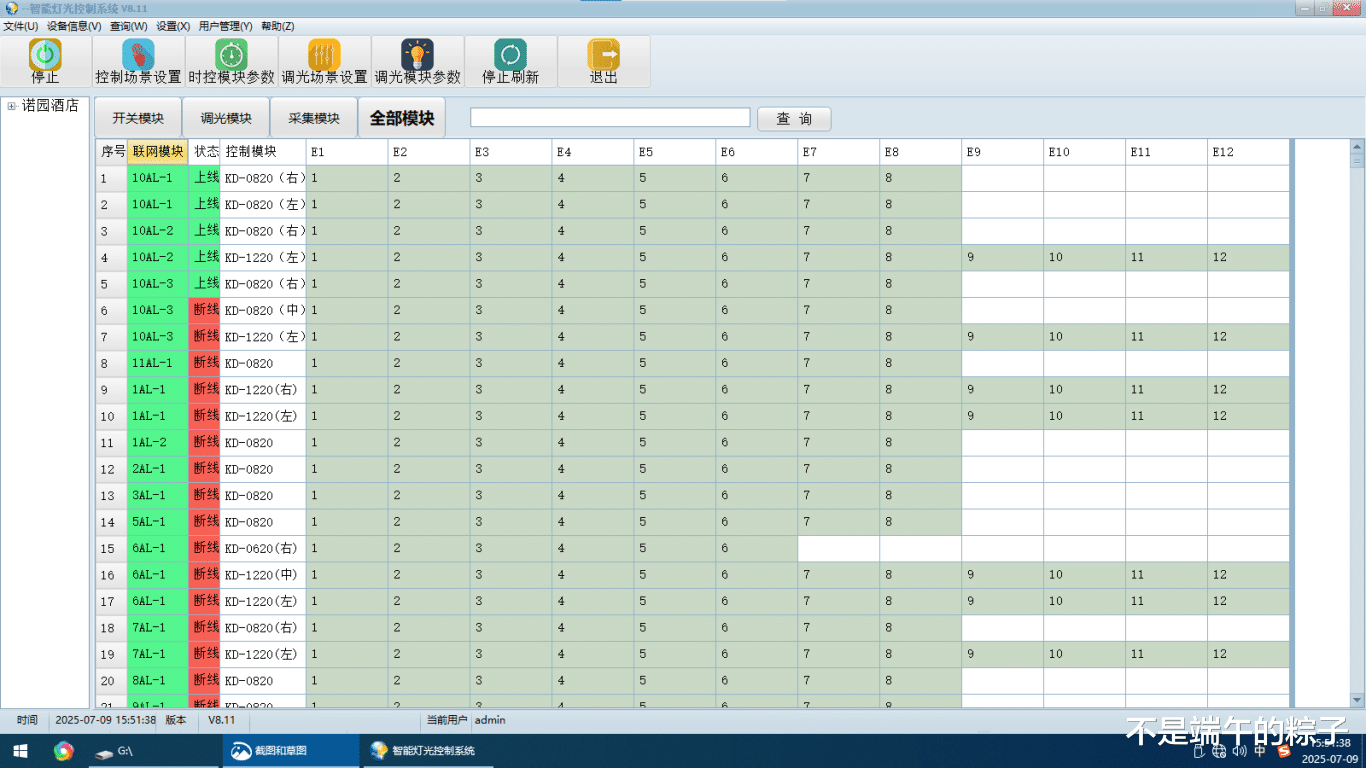

通讯状态和模块控制状态显示
进入系统主界面后系统显示当前的以太网监控和各个智能照明模块在线状态，绿色显示在线，红色显示断线。

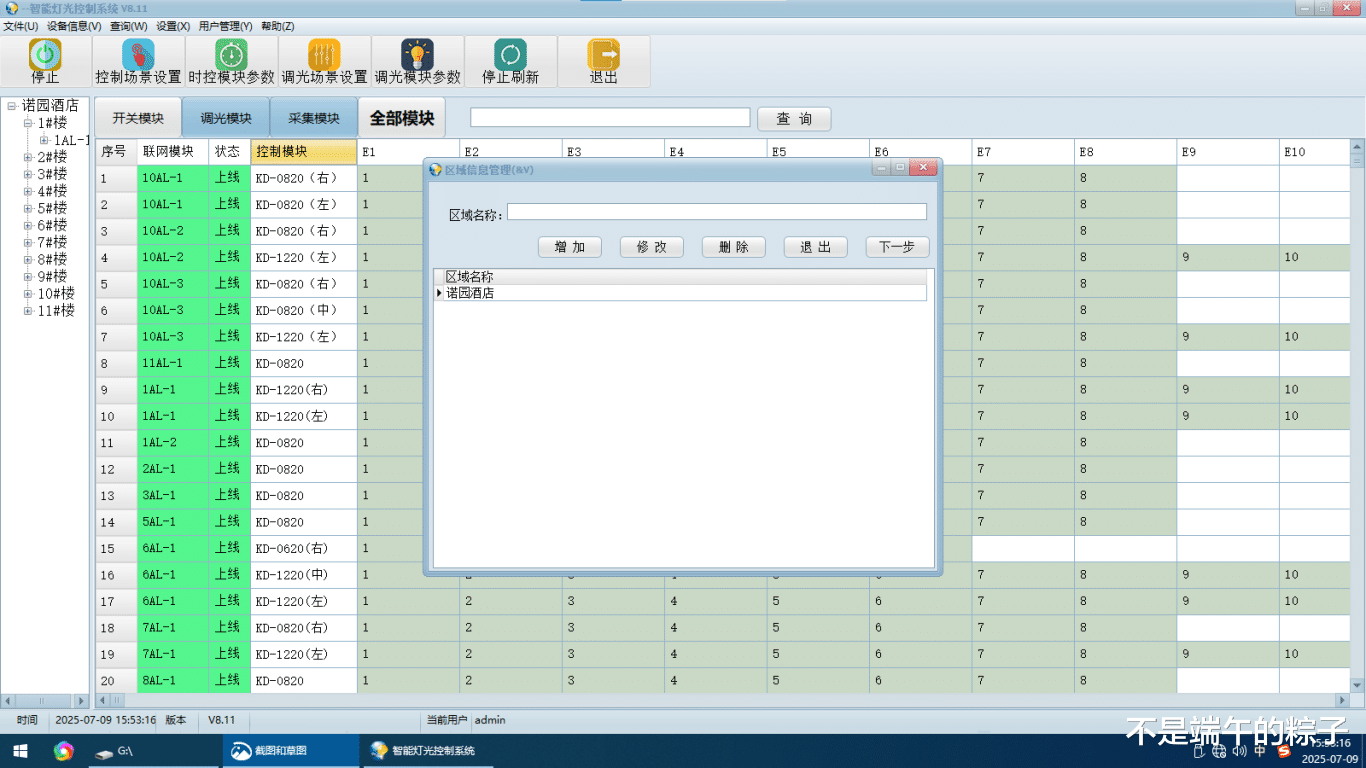

区域信息管理
本信息是显示当前智能照明系统安装的具体项目名称。

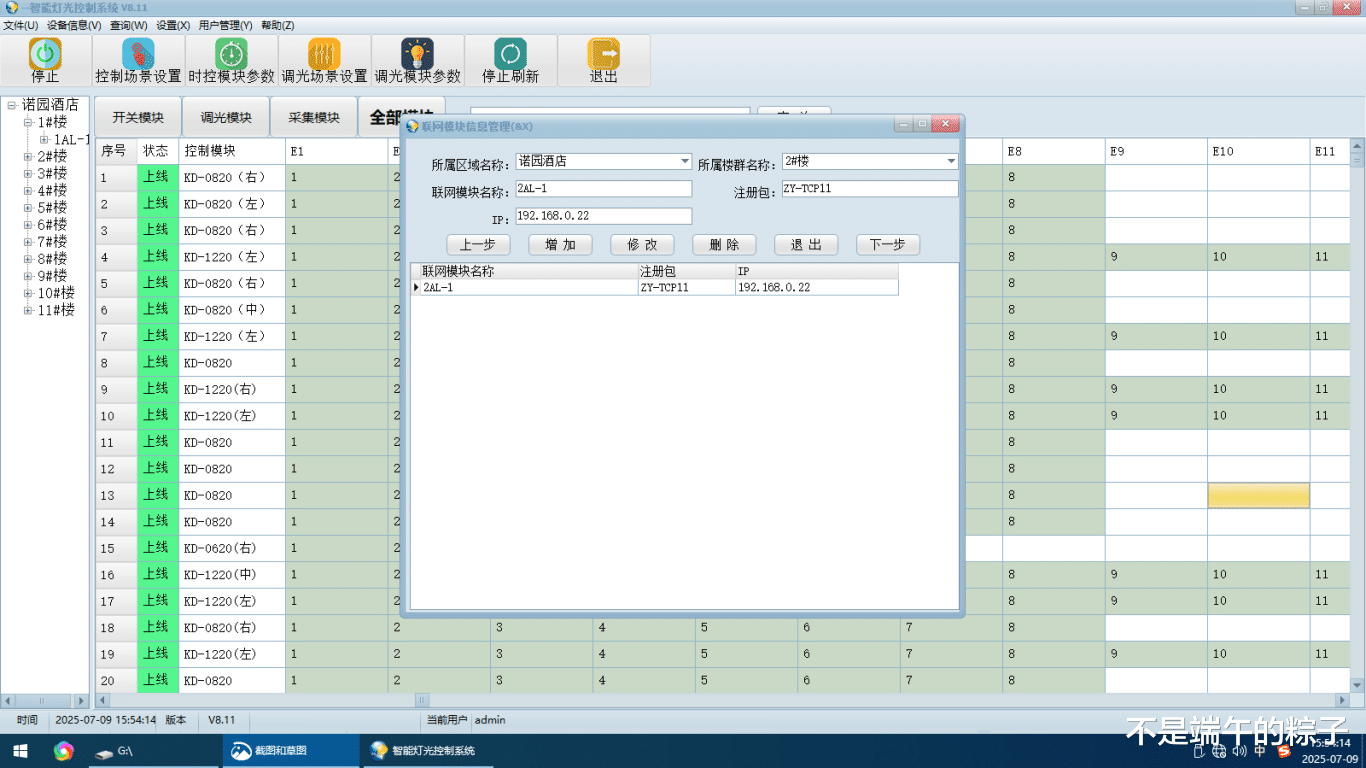

联网模块信息管理
可以添加/修改/删除以太网监控的名称和IP地址。
回路信息管理
选择具体的楼栋/以太网监控器/智能照明模块，可以修改具体某一回路的中文信息，方便维保人员后期的管理。

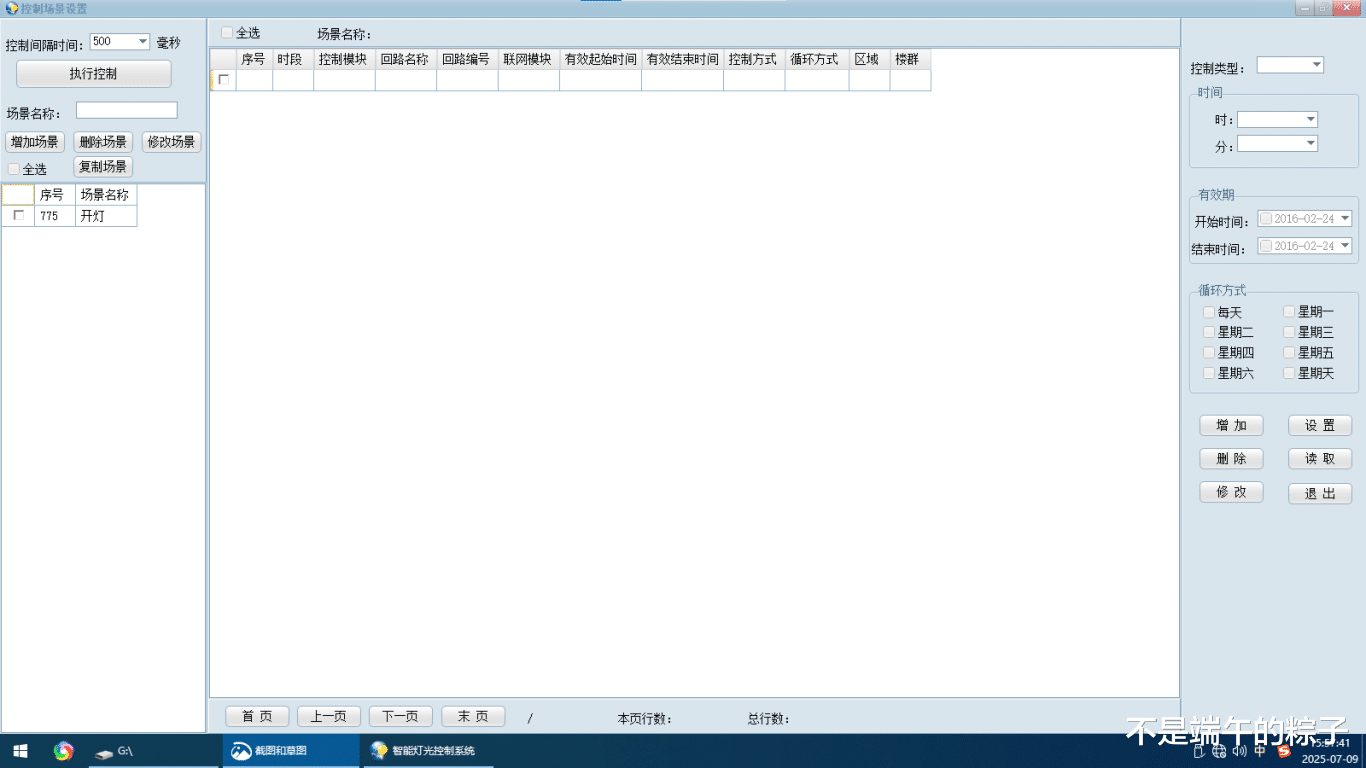

控制场景设置
在窗口中可以设置添加各个场景，用户可以按照需要定义各种实际场景。

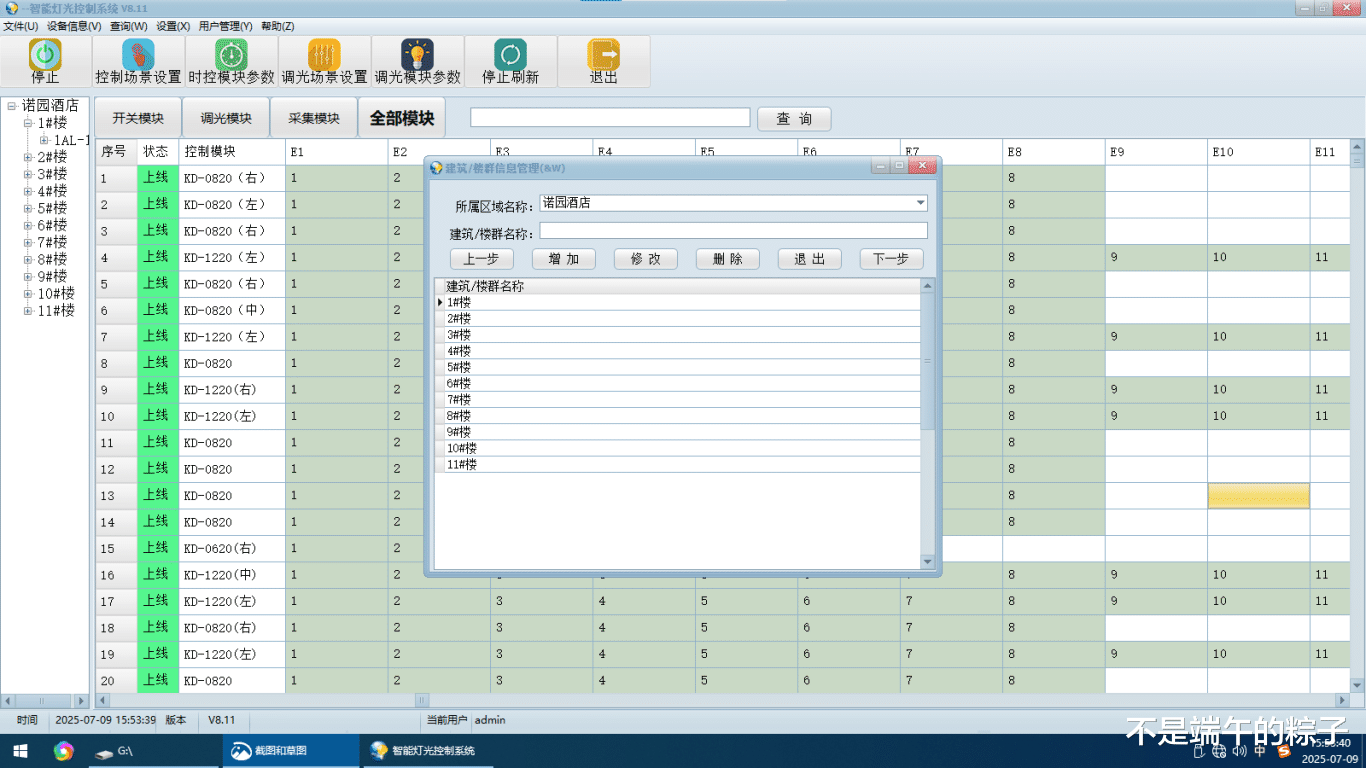

建筑楼群信息管理
可以添加修改智能照明模块安装的具体建筑名称。
控制模块信息管理
在窗口中可以设置控制模块的参数，包括经度/维度等参数设置。
参数设置

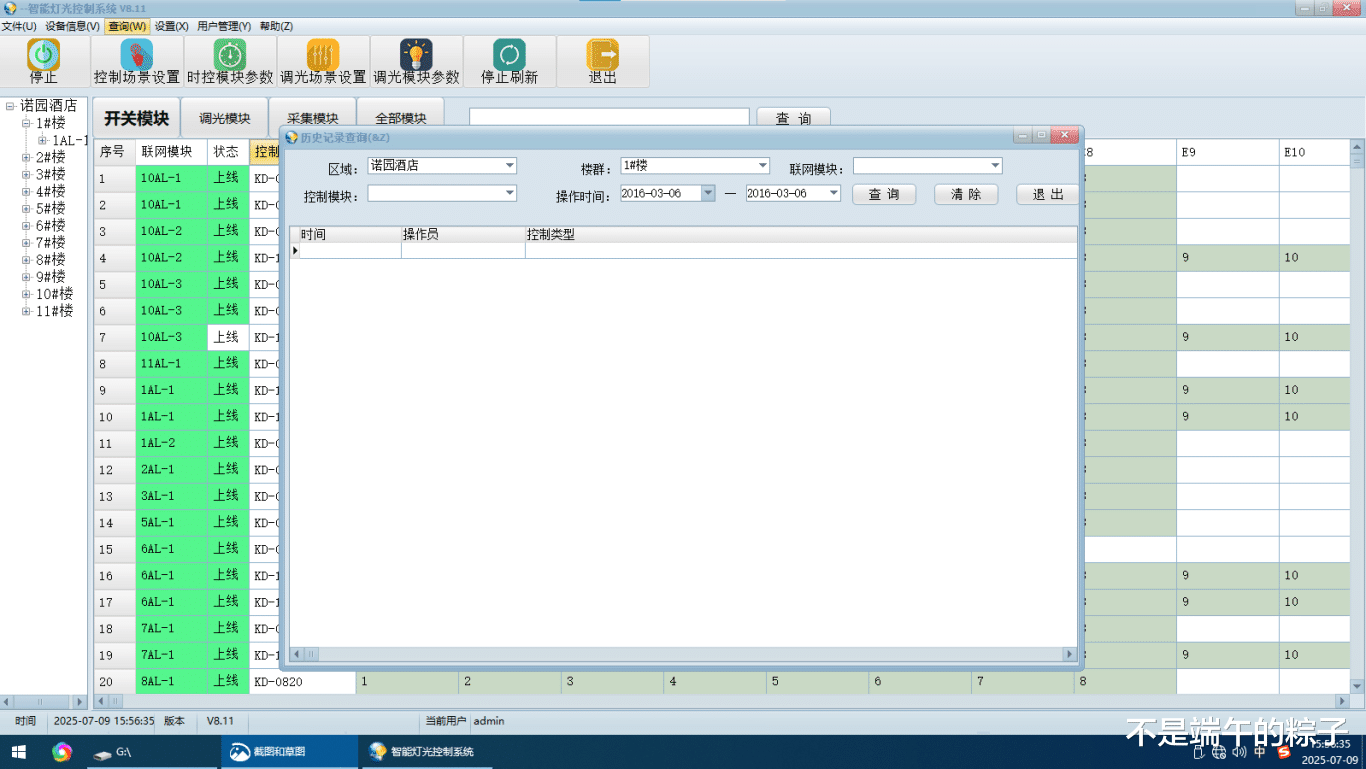

数据查询
在弹出的窗口中设置查询的楼栋/以太网监控/控制模块等信息和操作时间，可以查询到当前模块的历史记录。

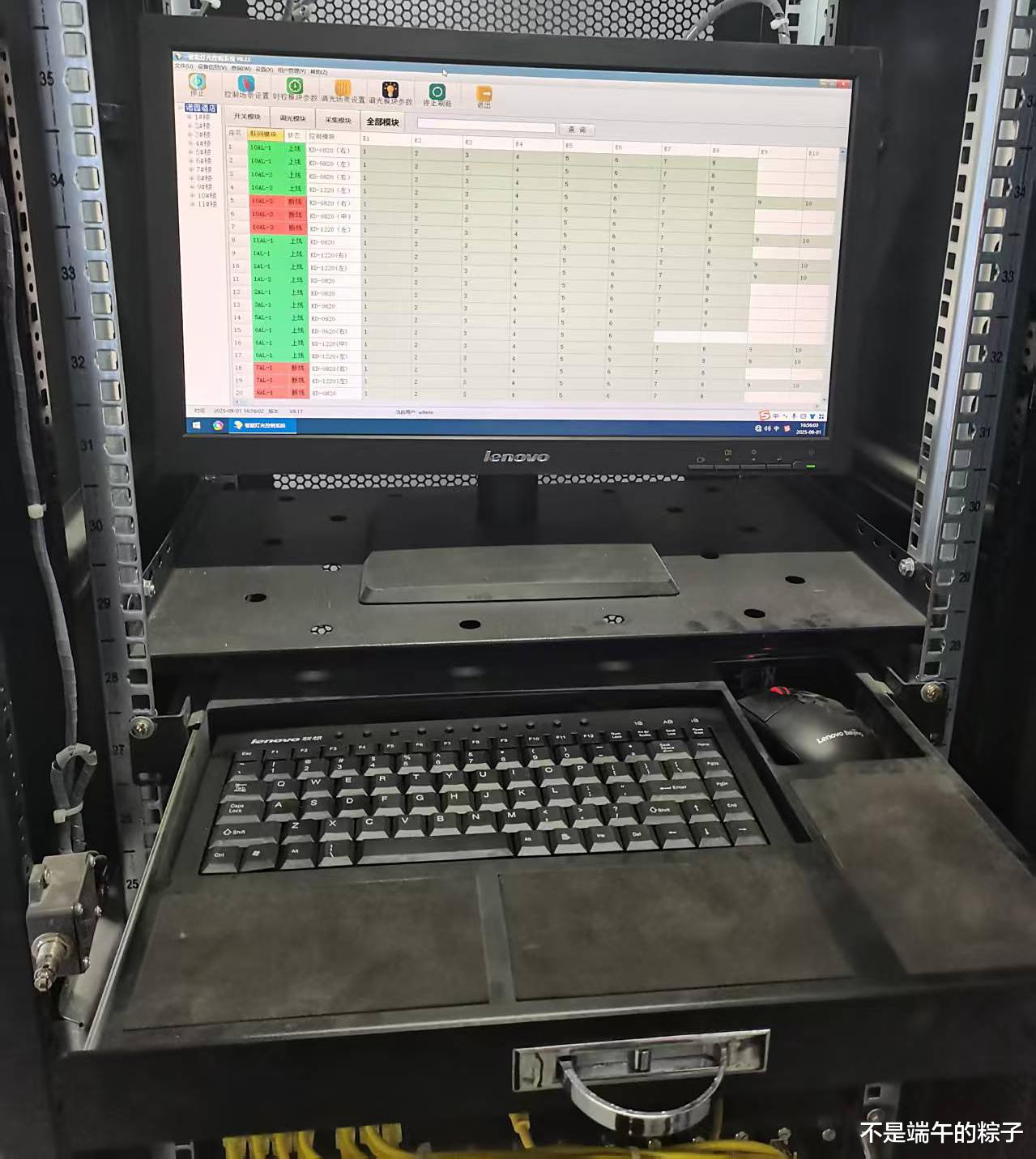

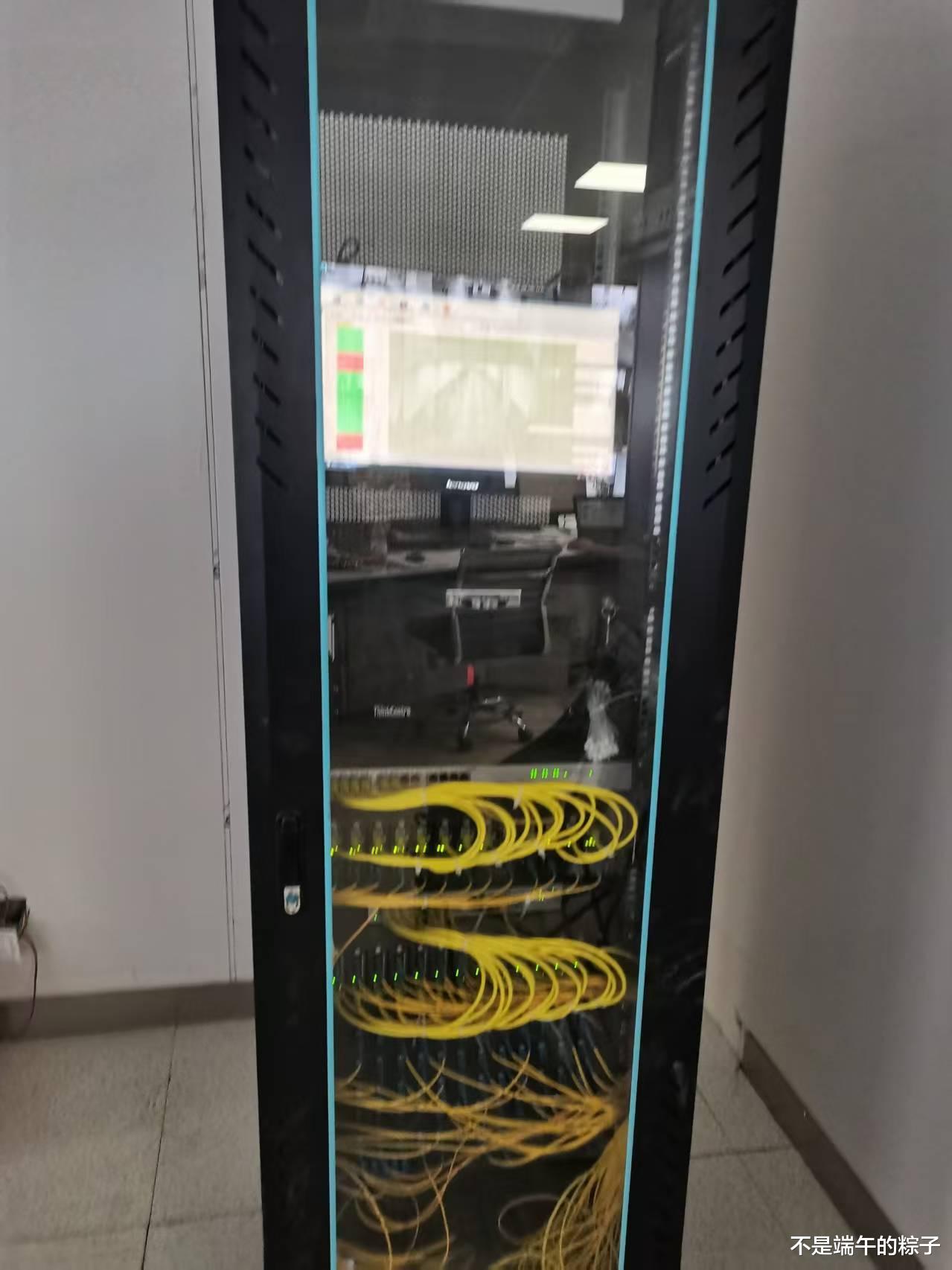

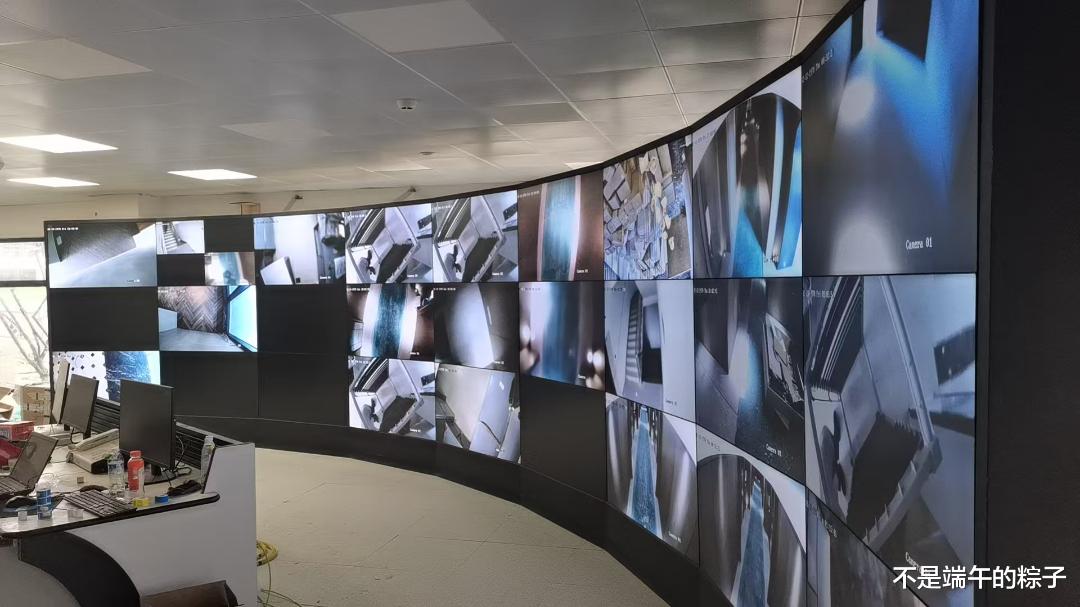

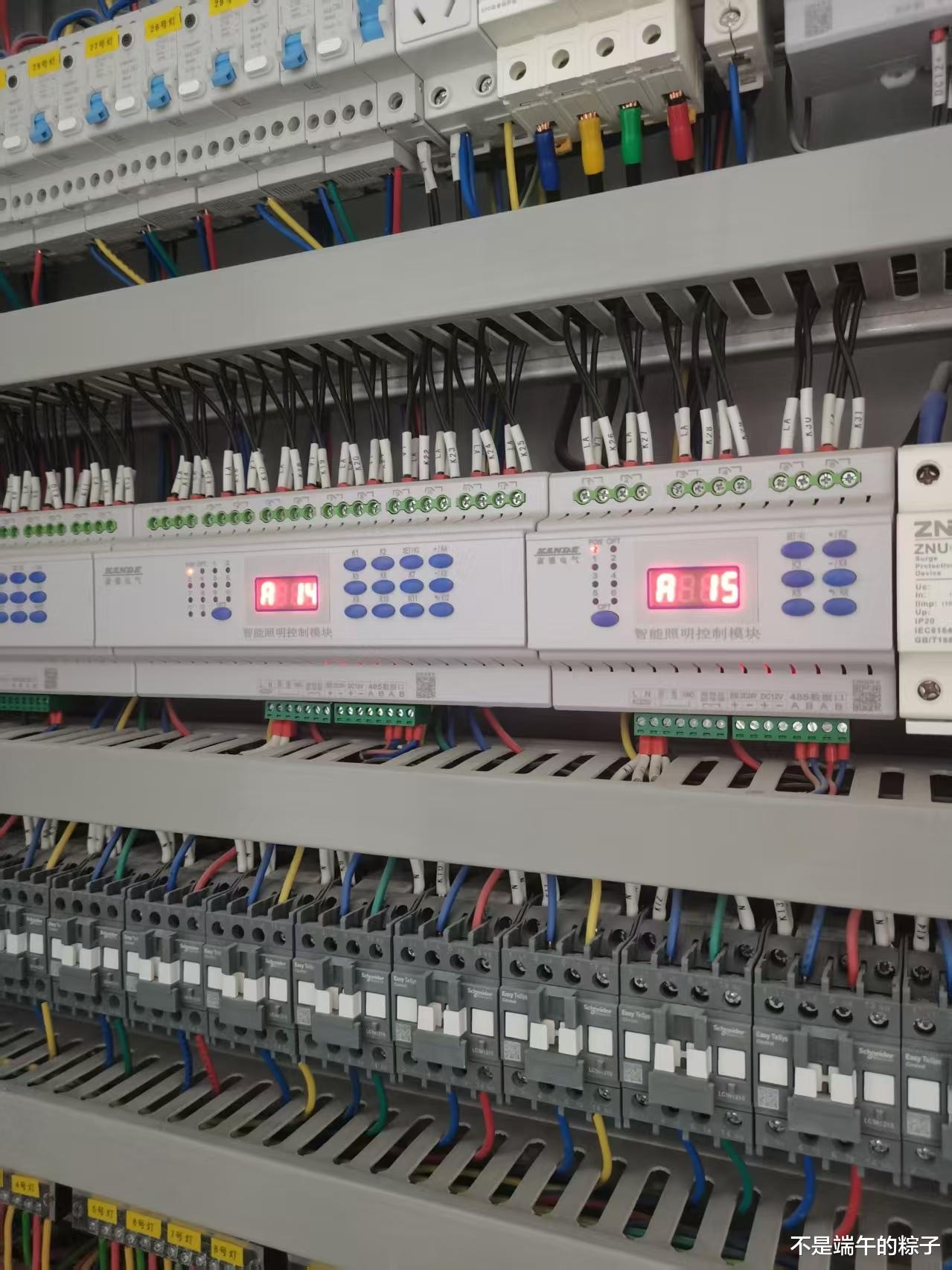

06现场照片
07选型表智能照明控制模块
智能照明时控模块
08应用场景
KDZM-2000智能照明控制系统，主要用于照明的智能化集中控制管理，远程无线管理满足各种环境对照明的使用要求，解决大型建筑设施对照明的监控管理。
如:机场、高铁站、场馆、酒店、学校、医院、商场、景观等。
餐厅
场馆
会所
火车站
机场
家庭住宅
商业大厦
停车场
