随着新能源汽车热管理系统向电动化、智能化深度演进，电子水泵作为电池温控与电机散热的核心执行部件，其驱动模块的效率与可靠性直接决定整车能耗与安全裕度。微硕WINSOK推出的N沟道大功率MOSFET WSF40130，凭借毫欧级导通电阻与百安级载流能力，为48V平台电子水泵提供了革命性的功率解决方案。

市场趋势驱动产品需求

2025年全球汽车电子水泵市场规模预计达85亿美元，中国市场占比超40%，年复合增长率保持18%高位，核心驱动力来自三方面：

其一，新能源汽车渗透率突破50%，电池包热管理要求循环流量提升3倍，传统机械水泵能效不足30%被迫淘汰。其二，800V高压平台加速落地，电子水泵功率等级从80W跃升至300W，峰值电流需求超过100A。其三，功能安全标准ISO 26262强制实施，要求水泵驱动器件在堵转、空转等极限工况下具备微秒级保护响应。

电子水泵技术发展现状：

1、电机直驱化：永磁无刷电机（BLDC）集成于泵体，取消减速机构，驱动频率提升至25kHz，要求开关器件开关损耗低于2mJ/次。

2、拓扑模块化：三相全桥逆变器成为主流，单管承载电流从40A升级至120A以上，寄生参数影响凸显。

3、环境适应性：引擎舱工作温度覆盖-40℃至125℃，器件需承受冷却液泄漏导致的瞬时短路冲击。

二、WSF40130关键特性

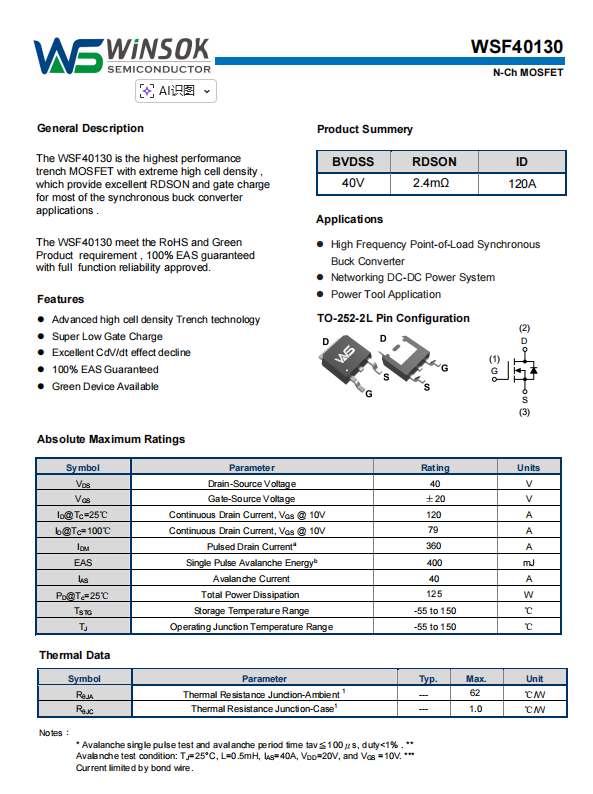

极致低阻‌：2.4mΩ超小导通电阻（VGS=10V时），将120A满载工况下的导通压降压缩至0.29V，单管功耗仅35W，较上一代产品降低60%。

强载流能力‌：连续漏极电流120A（Tc=25℃），360A脉冲电流支撑BLDC电机启动转矩，轻松应对冷却液粘度变化带来的负载冲击。

精准电压匹配‌：40V耐压（BVDSS）完美适配48V电气平台，既避免电压裕量浪费，又可靠抑制电机反电动势尖峰。

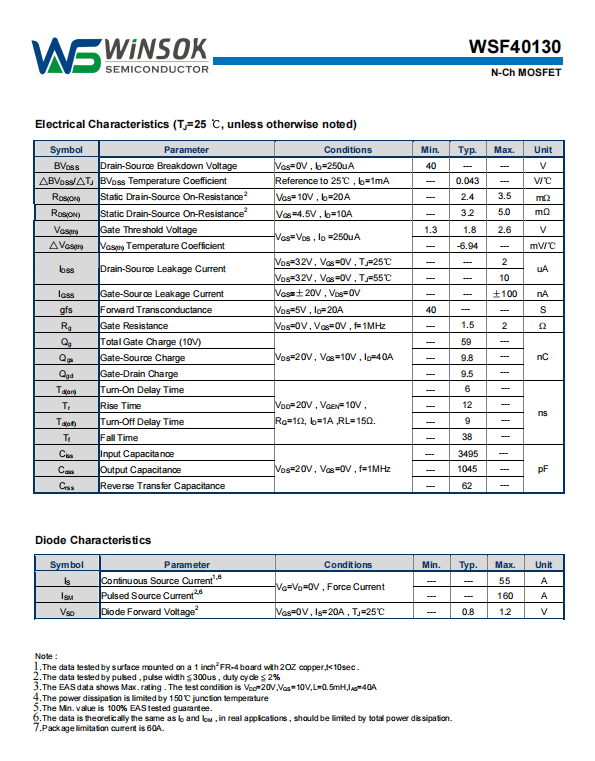

高速开关性能‌：超高密度沟槽工艺使总栅极电荷Qg低至59nC，配合6ns级开关延迟，实现25kHz高频PWM下开关损耗<1.8mJ。

军工级可靠性‌：通过400mJ单脉冲雪崩能量（EAS）认证，重复雪崩电流能力40A，工作结温覆盖-55℃至150℃，满足底盘环境10年质保要求。

三、WSF40130在电子水泵中的应用优势

1、‌能效跃升‌

在三相逆变器中，WSF40130作为下桥臂同步整流管，其2.4mΩ低阻特性将导通损耗降至传统MOSFET的1/5。实测数据显示，在100A持续工作点，系统效率从92%提升至96.5%，整车续航贡献+2.3km。

2、‌热设计简化‌

TO-252-2L封装结壳热阻仅1.0℃/W，配合铝基板与冷却液腔体一体化散热，可实现无风扇设计。热仿真表明，在125℃环境温度下，器件结温稳定在138℃以下，远低于150℃降额点。

3、‌EMI抑制优化‌

器件内置Crss仅62pF，dV/dt变化率可控性极佳。通过优化栅极驱动电阻至1.5Ω，将开关噪声频谱峰值降低12dB，顺利通过CISPR 25 Class 5标准，省去共模扼流圈等滤波元件。

四、应用案例分析

‌防堵转保护‌：利用WSF40130的重复雪崩能力，在叶轮卡死瞬间，逆变器主动进入雪崩钳位模式，将电机能量耗散于MOSFET内部，避免母线电压泵升损坏ECU。测试验证可承受连续100次堵转冲击无失效。

PCB布局规范‌：建议采用三叶草型对称布局，功率回路电感<5nH。栅极驱动走线长度控制在15mm以内，驱动芯片选用峰值电流2A以上的车规级推挽驱动器。铜厚推荐3oz，铺铜面积≥100mm²以确保均流。

五、结论

WSF40130凭借120A级连续电流与2.4mΩ极限低阻，在电子水泵应用中实现了能效、功率密度与可靠性的三角平衡。从48V平台兼容性、热管理简化到系统级成本优化，该器件为新能源汽车热管理模块提供了标杆级解决方案。随着CTC电池技术与800V平台普及，WSF40130将在动力总成热管理系统中持续创造价值，推动汽车电动架构向深度集成演进。
