一、适配标准与设备定位
本设备严格对标GB/T 38924.10-2020《民用轻小型无人机系统环境试验方法 第 10 部分：砂尘试验》全套试验规范，同步兼容 GB 42590 民用无人机安全强制标准、GB/T 2423.37 砂尘通用试验、IP5X/IP6X 防尘等级检测，专门面向起飞重量 0.25kg～150kg 民用轻小型无人机整机、机载云台、飞控电控箱、动力电机、地面站开展砂尘可靠性验证，是企业新品研发定型、出厂批量质检、第三方 CNAS 型式检验、无人机产品认证专用标准化检测设备。
农田、矿山、戈壁、工地作业场景大量悬浮砂尘会侵入无人机机身，造成镜头磨损、电机轴承卡滞、电路板短路、散热孔堵塞、线束接头接触失效。本设备依据国标统一可控砂尘环境，完整执行吹尘、吹砂两类标准试验工况，精准考核壳体密封、活动部件防尘、整机带电运行耐砂尘性能，所有试验参数、记录格式、判定规则完全匹配国标要求，检测报告可直接用于认证审核、药监资料归档。

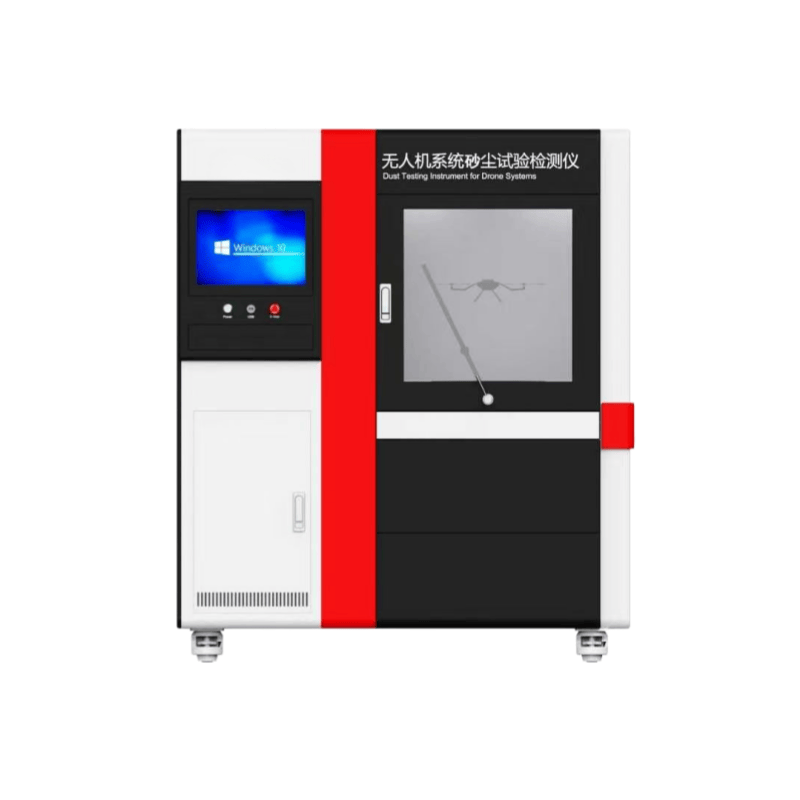

无人机系统砂尘试验检测仪
二、GB/T 38924.10-2020 标准试验原理
设备采用闭环垂直循环风道 + 多点振动扬尘系统，精准复现标准规定吹尘、吹砂两类工况，全程闭环调控风速、砂尘浓度、舱内温湿度，消除户外测试环境不可控、工况无法复现的缺陷。
吹尘试验工况（国标基础项）
采用 140 目石英粉尘，舱内稳定维持粉尘浓度 3.5g/m³～8.8g/m³，风速控制 2.4m/s～8.9m/s，气流携带细微粉尘持续冲刷无人机外壳、缝隙、镜头、散热通道；可开启负压渗透模式，模拟风沙压差下粉尘向壳体接缝、穿线孔渗透，试验全程无人机可通电运行，监测带电状态下电气、动力系统稳定性。
吹砂试验工况（野外极端风沙项）
采用高棱角二氧化硅标准砂（SiO₂含量≥95%），风速提升至 18m/s～29m/s，高速砂流冲击机身表面，考核外壳耐磨、云台镜片抗划伤、机臂结构耐冲蚀能力，模拟戈壁、矿区强风沙侵蚀场景。
试验舱内置多点浓度、风速、温度传感阵列，实时采集并自动调节腔体环境参数，长时间试验无粉尘大面积沉降；配套可调工装多角度固定无人机，全方位覆盖机身所有外表面；试验结束后拆解核查内部积尘、部件磨损、电路故障，系统自动存储全过程环境曲线、运行影像，同一砂尘工况可无限次重复复测，试验数据客观、可溯源、可对比。
三、整机主体结构组成
304 不锈钢密闭标准试验舱
腔体一体折弯成型，耐腐蚀、易清洁，无积灰死角；双层钢化密封观察门，多道硅胶锁闭密封，杜绝粉尘外泄；舱体预留带密封垫圈的专用穿线通道，支持无人机整机通电动态测试；底部大容量粉尘回收仓，标准石英尘 / 砂可过滤回收循环使用，降低长期耗材成本；舱内尺寸可按需非标定制，适配微型航拍机、中型植保无人机、大型工业巡检机全品类机型。
国标专用砂尘循环发生系统
搭载大功率变频离心循环风机，搭配底部多点高频振动扬尘装置，保障舱内全域砂尘分布均匀；独立双档位风速调节回路，分别满足吹尘低风速、吹砂高风速国标区间；选配旋片式负压真空泵，精准调节试样内外压差，适配 IP6X 严苛渗透防尘测试；配套标准分级筛网，粉尘、砂料粒径完全符合 GB/T 38924.10-2020 物料要求。
多通道同步环境传感采集单元
集成高精度砂尘浓度传感器、分段式风速传感器、温湿度一体化探头，温度控制精度 ±2℃，实时闭环反馈调节风机、振动输出；可外接多路测温探头，同步监测无人机电机、电控壳体温升，捕捉粉尘堵塞散热引发的高温、过载异常；全程毫秒级同步记录所有腔体环境参数。
工业触控 PLC 智能测控系统
10 寸彩色中英文触控操作终端，内置完整 GB/T 38924.10-2020 国标自动化试验程序，一键切换吹尘、吹砂、负压渗透、长期耐久循环模式；可自定义试验时长、风速梯度、浓度阈值、振动周期；支持 7×24 小时无人值守自动运行，试验完成自动汇总完整环境曲线、试验录像，数据本地存储、U 盘导出 Excel 检测报表，可对接工厂 MES、实验室 LIMS 数据管理系统。
多角度可调工装与多级安全防护总成
舱内配备升降旋转通用支架，可将无人机水平、倾斜多角度固定，无测试盲区；整机集成漏电保护、风机过载、超温停机、粉尘浓度异常声光报警；试验门配备安全联锁，开门即刻切断风机与扬尘系统；外部配置静音万向脚轮，设备转运定位便捷。

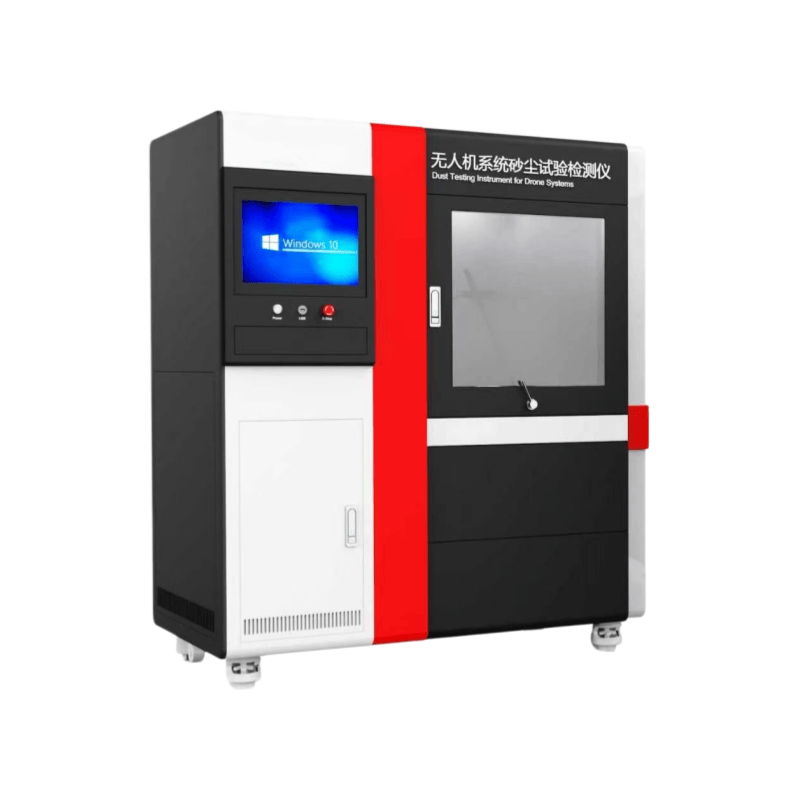

无人机系统砂尘试验检测仪
四、符合 GB/T 38924.10-2020 全套标准化测试项目
标准吹尘密封渗透试验
按照国标规定粉尘浓度、低风速工况开展长时间循环扬尘，区分常压吹尘、负压渗透两种模式，试验后核查机身、电控、云台内部粉尘堆积量，判定外壳、密封圈、线束接头基础防尘密封性能，是无人机出厂必检项目。
高强度吹砂耐冲蚀可靠性试验
高风速棱角砂流持续冲击整机，考核机身外壳耐磨、镜头镜片抗划伤、机臂结构抗砂蚀能力，用于农业植保、矿区巡检特种无人机极限环境验证。
整机带电动态砂尘耐久试验
无人机全程通电，电机、云台持续运转，在砂尘环境下不间断循环工作，观测活动密封铰链、转轴长期受砂冲刷后是否出现卡滞、异响、信号中断、动力过载故障，复现真实野外飞行工况。
分部件专项砂尘性能检测
拆分飞控盒、无刷电机、航拍云台、电池仓、地面站控制器单独开展吹尘 / 吹砂测试，精准定位密封薄弱点位，辅助产品壳体、密封胶条、镜头防护结构优化改良。
高低温耦合砂尘复合试验（选配）
联动温湿度控制系统，在 25℃、55℃标准温度区间同步叠加砂尘工况，模拟夏季高温扬尘环境，评估温度与砂尘共同作用下零部件老化、密封失效风险。
长周期砂尘静置积尘模拟试验
调低气流风速，稳定控制粉尘沉降量，模拟无人机露天长期停放积尘场景，验证散热孔、机身平面长期积灰对散热、运动部件使用寿命的影响。
五、适用检测产品与应用单位
适配检测样品
0.25kg～150kg 民用轻小型多旋翼航拍无人机、农业植保无人机、工业测绘巡检无人机、垂直起降固定翼无人机；配套机载云台、无刷动力电机、飞控电控箱、机载传感器、地面控制站整套系统。
适用单位
民用无人机整机制造企业、植保装备研发厂商、航空测绘设备公司、应急救援特种飞行器研究所、各省市无人机安全检验院、第三方低空飞行器 CNAS 环境可靠性检测实验室、高校航空工程研究院。
