掺杂电子结构晶格吸附提升活性、导电性、稳定性XPS、DFT、XAFS、TEM、XRD、AC-STEM、Tafel、EIS、LSV精准选元素、协同空位/合金/尺寸工程什么是掺杂？
是指通过特定合成工艺，向电催化剂基体中引入金属或非金属异质原子，，进而调控催化剂电子结构与价电子分布的改性技术。
引发局部电子重排与晶格畸变，构建新的活性位点从化学过程来看，掺杂可简化为如下反应式：
+图：224的合成流程示意图。DOI: 10.1016/j.gee.2021.05.010
基体催化剂可为金属、金属氧化物、碳材料NiO异质原子包括金属元素（Ni、Co、Mo、Ir等）与非金属元素（N、S、P等）掺杂的核心特征在于“电子结构调控”与“吸附行为优化”的协同效应如图通过（）计算展示了不同金属氧化物（Fe₂O₃、CuO、NiO等）对HMF的吸附能差异，而Co掺杂NiO后，HMF吸附能从-4.19 eV优化至-5.53 eV，直观体现了。
2Fe₂O₃(b)CuO(c)Mn(d)NiO(e)CoO上的优化吸附构型及其对应的吸附能（adsDOI掺杂有什么作用？
调控电子结构、构建活性位点、改善导电性、增强稳定性电催化剂的电子结构直接决定关键中间体的吸附能，而吸附能是影响反应速率与选择性的核心因素。（既保证中间体有效吸附，又避免过度吸附导致产物脱附困难）。
3DFT图：与Ir-Co₃O₄的曲线和吸附能计算。DOI：10.1002/adma.202007056
构建新型活性位点
，这些新型活性位点往往具有独特的催化性能，能够拓展反应路径，实现传统催化剂难以完成的选择性转化。
4NiS原子对Ni活性位点的激活作用图：S调制金属Ni的电子态示意图。DOI：10.1021/acsaem.0c02418
改善电荷传输
–掺杂可通过优化催化剂的电子传输通道、降低电荷转移阻力如图为合金掺杂AC催化剂的电化学阻抗谱（EIS），显示NiCo/AC的电荷转移电阻（Rct）显著低于纯Ni/AC与Co/AC，证实，为电荷转移动力学的提升提供了电化学层面的证据。
5反应过程中，催化剂易因等原因失活，而合理的掺杂可通过。
6P图：掺杂的Pd/CNT和Pd/CNT的产物分布和选择性（插图）。：10.1016/j.catcom.2020.105964

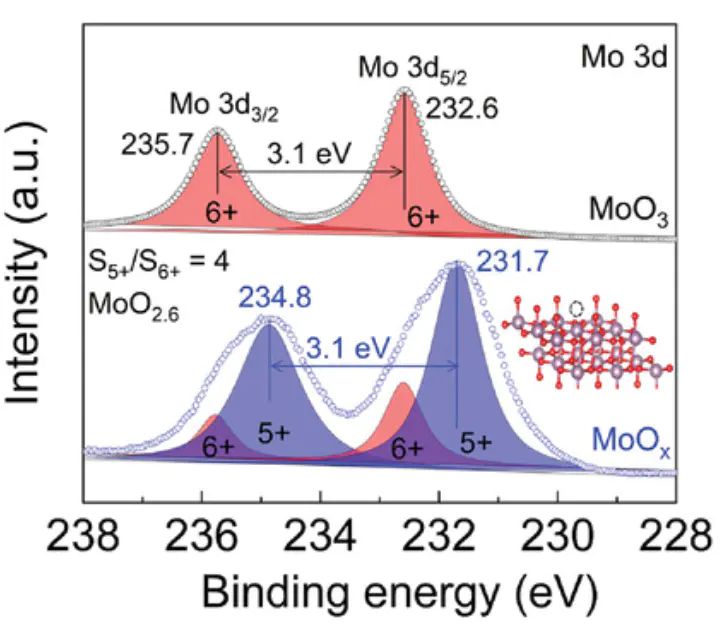

XPS通过分析掺杂元素与基体元素的结合能变化，可明确电子转移方向与强度如图为与MoOₓ的Mo 3d XPS谱图，显示Mo的结合能存在显著差异，证实Mo的化学态发生变化，为掺杂引发的电子相互作用提供了直接证据。该图通过。
73MoOxDFT量化掺杂对吸附能、电子态密度、反应能垒等关键参数图通过计算模拟了HMF在Co₃O₄与Ir-Co₃O₄表面的吸附构型与吸附能，直观展示了，为实验中Ir-Co₃O₄催化剂活性的提升提供了理论依据。
图：与Ir-Co₃O₄的曲线和吸附能计算。DOI：10.1002/adma.202007056
X射线吸收精细结构（XAFS）
包括X射线吸收近边结构（XANES）与扩展X射线吸收精细结构（EXAFS），可用于。
9Pt/N-CNTs掺杂原子的配位环境与存在形式图：Pt基催化剂的XAFS图。DOI：TEM，明确，为掺杂的成功实施提供结构层面的证据。
10HRTEMMoOₓ对Pt的掺杂与修饰作用图：催化剂的图和EDS能谱图。DOI：10.1002/smll.202104288
X 射线衍射（XRD）
X衍射峰的位置、强度与峰形若掺杂元素成功融入晶格，衍射峰将发生规律性偏移；若出现新衍射峰，则表明存在相分离如图11，以为主体，为掺杂源，通过 XRD 表征验证 FeCrO₃的形成显示 FeCrO₃的衍射峰与标准卡片 PDF#02-1357 完美匹配，而未掺杂的 Fe₂O₃对应 PDF#33-0664 标准峰。
FeCrO₃的衍射峰无明显杂峰同时衍射峰位置略有偏移图11：的XRD表征。DOI：10.1021/jacs.5c04572
球差电镜（AC-HAADF-STEM）
Z重原子（高 Z）表现为亮斑，轻原子（低 Z）表现为暗斑，可直观呈现掺杂原子的排列方式如图12通过实现了 FeCrO₃的原子级表征。，清晰显示 Fe 与 Cr 原子在晶格中呈交替层状排列；
图12：的球差电镜表征。DOI：10.1021/jacs.5c04572
塔菲尔（Tafel）斜率与电化学阻抗谱（EIS）
FeCrO₃Tafel 斜率Cr 掺杂加速了反应动力学EIS Nyquist 图显示图13：和的塔菲尔斜率和EIS图。DOI：10.1021/jacs.5c04572
线性扫描伏安法（LSV）

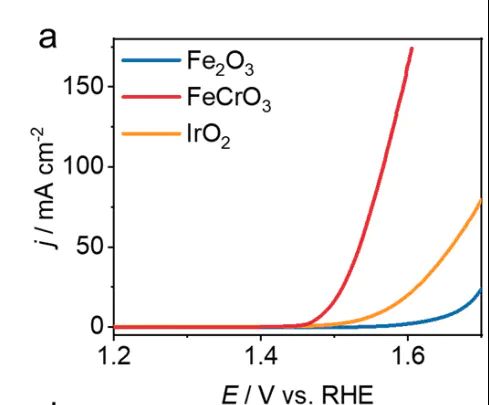

OER过电势越低，催化活性越高如图14，在 10 mA・cm⁻² 电流密度下的过电势仅为 258 mV，远低于 Fe₂O₃的 438 mV 和商业 IrO₂的 337 mV，证实而晶格不匹配的 Fe₂O₃-CeO₂和 Fe₂O₃-MnO₂的过电势分别为 314 mV 和 347 mV,，进一步证明原子级精准掺杂的优势。
FeCrO₃如何调控掺杂？
精准选择掺杂元素
离子半径、电负性与基体原子匹配度高的元素金属掺杂对于、Co₃O₄等金属氧化物基体对于Pd、Pt等贵金属基体非金属掺杂N：N掺杂易形成石墨相N-C活性位点，适用于氧化反应；S掺杂擅长调控金属的电子态，适用于加氢与氧化反应；P掺杂可稳定金属价态，适用于易积碳的反应（如甘油氧化）。
1HMF图5：不同含量掺杂NiO/CC的理论模型。DOI：单一掺杂策略的优化效果有限，将，可通过协同效应进一步优化电子结构、丰富活性位点、改善吸附行为，显著提升催化性能。
1PtRh协同电子作用通过证实Rh向Pt转移0.2 e/atom，为合金化与掺杂的协同电子作用提供了证据。
6PtxRhy/MCN
