随着汽车座椅从基础电动调节向通风、加热、按摩等舒适功能集成化演进，温控系统的功率密度与响应速度成为提升乘坐体验的关键。微硕WINSOK推出的P沟道高性能MOSFET WSF40P04凭借-40V高耐压与-20A大电流能力，成为汽车座椅通风加热模块高边驱动电路的理想选择。

市场趋势驱动产品需求

2025年中国乘用车座椅通风/加热功能装配率预计突破65%，市场规模超150亿元，核心驱动力：

1、舒适配置下探：10万级车型标配座椅加热，20万级车型普及通风功能，单车加热丝功率达60W/座，风扇电流3-5A/通道，对功率器件数量与性能提出双重需求。

2、能耗法规倒逼：整车低压系统向48V过渡，要求温控模块功耗降低30%，传统继电器方案因待机电流大、开关频率低已无法满足能效要求。

3、功能安全升级：ISO 26262 ASIL-B等级要求加热回路短路、风扇堵转等故障需在10ms内切断，P管高边驱动需具备快速关断与诊断能力。

座椅温控技术发展现状：

1、拓扑向H桥演进：通风风扇需正反转实现吸风/吹风模式，加热丝需PWM调温，P管作高边开关、N管作低边的H桥架构成为主流。

2、开关频率提升：为降低加热丝热惯性导致的温度过冲，PWM频率从100Hz提升至2kHz，要求MOSFET栅极电荷低于30nC。

3、系统集成化：座椅控制模块从独立ECU集成至车身域控，PCB面积压缩40%，要求单颗器件驱动多路负载。

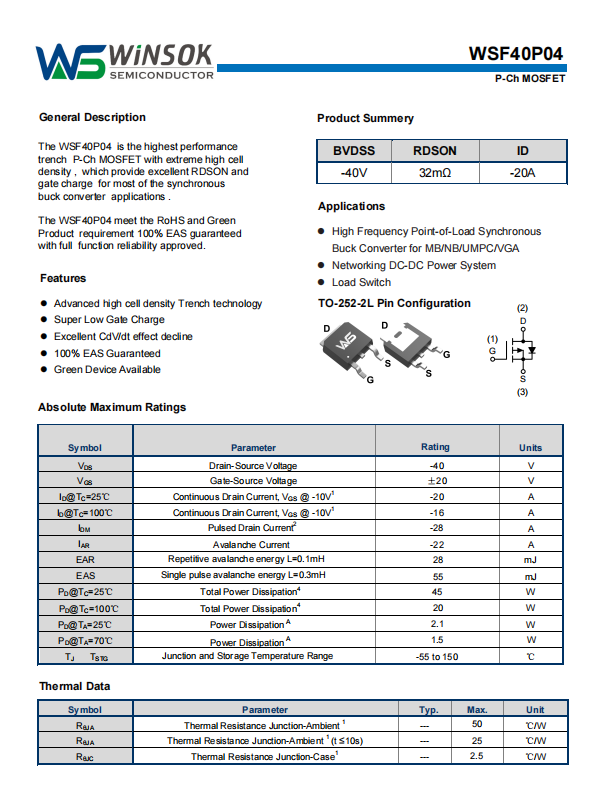

二、WSF40P04关键特性

高耐压设计‌：-40V BVDSS电压可承受24V系统抛载瞬态-80V冲击，无需额外TVS管，简化高边驱动保护电路。

强载流能力‌：连续导通电流-20A（Tc=25℃），脉冲电流-28A，可同时驱动加热丝（6A）与风扇（4A）双路负载，减少器件数量。

低导通损耗‌：32mΩ RDS(ON)（VGS=-10V时），在10A工作电流下单管损耗仅3.2W，较传统P管降低50%，支持无散热片设计。

极速开关性能‌：总栅极电荷Qg仅20nC，开关延迟时间td(on)=5ns、td(off)=20ns，2kHz PWM下开关损耗仅0.5W，避免 hearing noise。

雪崩能力卓越‌：单脉冲雪崩能量55mJ（L=0.3mH），可承受风扇堵转或加热丝短路时的能量冲击，提升系统鲁棒性。

三、WSF40P04在座椅温控中的应用优势

1、‌高边驱动拓扑优化‌

在H桥电路中，WSF40P04作高边开关，N沟器件作低边，构成双向驱动。32mΩ低阻值使H桥总损耗＜8W，48V系统下效率达91%，较全N桥方案节省自举电容与驱动芯片，BOM成本降低15%。

2、‌精准温度控制‌

20nC低Qg配合专用驱动IC，实现50-2000Hz无级PWM调温，加热丝表面温度控制精度达±3℃，通风风量调节分辨率128级，避免传统继电器通断导致的2-3℃温度波动。

3、‌热管理简化‌

TO-252-2L封装热阻RθJC=2.5℃/W，建议采用2盎司铝基板，在漏极焊盘铺设10mm×10mm铜皮并打4个0.3mm过孔，结到环境热阻RθJA可优化至35℃/W，满足85℃座舱环境连续工作。

四、应用案例分析

‌双温区独立控制‌：两颗WSF40P04分别驱动主驾座椅靠背加热丝（6A）与坐垫通风风扇（4A），利用-28A脉冲能力实现快速启动，3秒内达到设定温度，较单路复用方案响应时间缩短40%。

‌防夹与诊断设计‌：利用体二极管反向恢复特性，在风扇堵转时检测电流斜率，20ns内触发过流关断；通过监测导通压降VDS(on)识别加热丝断路（VDS<0.5V）或短路（VDS>-1V），满足ASIL-B诊断覆盖率（>90%）要求。

五、结论

WSF40P04凭借其-40V高耐压、-20A大电流承载能力及32mΩ低导通电阻，在汽车座椅通风加热系统中展现出显著技术优势。通过高边H桥驱动、精准PWM控温与紧凑热设计，该器件为座椅温控模块提供了高效、可靠且经济的解决方案。随着座椅舒适功能向多区域、个性化方向发展，WSF40P04有望在方向盘加热、腰托气泵等更多座舱子系统中批量应用，推动汽车内饰电子化持续升级。
