CYMCAP最新版9.1引入了强大的新建模工具和扩展功能，以增强复杂电缆敷设的载流量计算。该版本还包含多项旨在提升用户体验的改进，同时提供了更高的精度和增强的稳定性。

本次发布对3D Modeling附加模块进行了重大增强，实现了对每相多导体的建模、多热源和热汇的包含、三角形排列的管道，以及对复杂电缆交叉段中管型电缆的支持。

Advanced Tunnel Modelling附加模块现在支持三芯电缆和具有多个金属层的电缆（复合护套结构）。此外，优化后的算法增强了涉及多个回路场景下的收敛性。

CYMCAP 9.1与最新的行业标准保持同步，纳入了基于 IEC 60228:2023 [1] 的新电缆规格，并采用了来自最新版 IEC 60287:2023 [2] 的更新符号和公式，从而确保了载流量计算的合规性与准确性。

在本文中，您将找到关于图形用户界面增强、报告改进、非金属层中附加材料、J型管中风效应考虑以及更多内容的信息。

CYMCAP 3D Modeling 附加模块功能增强

CYMCAP 9.1 为 3D Modeling 附加模块引入了重大进展，在呈现复杂电缆敷设方面提供了更高的灵活性和精度。这些增强功能解决了电缆载流量分析中长期存在的局限，并能对真实世界工况进行更真实的仿真。

热源建模

IEC 标准 60287-3-3:2007 [3] 中描述的用于对受交叉穿越热源影响的电缆敷设进行建模的分析方法，仅限于单一回路以特定角度穿越热源的情况。现在，CYMCAP 3D Modeling 支持在包含多个回路的单一敷设工程中设置多个热源和热汇。此外，回路和热源都可以改变方向和深度，从而更精确地呈现复杂环境。

新型每相多电缆配置

CYMCAP 9.1 引入了对每相多电缆的支持，包括成束和独立配置。电缆的定位由起点位置引导，从而简化了构建过程并减少了手动设置步骤。

对敷设工程的扩展支持

3D Modeling 模块现在完全支持管型电缆和以三角形排列布置的管道，进一步拓宽了可精确建模的场景范围。

改进的算法与用户引导

优化后的算法改进了中间点的定位，使弯曲几何形状的呈现更加平滑。此外，新增的附加警告可协助用户识别并解决建模问题，从而提高可用性并减少设置错误。

一个包含两个热源的复杂电缆交叉段示例。左图：3D 视图。右图：两条选定电缆的导体温度随长度变化的曲线。

Advanced Tunnel Modeling 附加模块功能增强

Advanced Tunnel Modeling(CYMCAP/ATM) 附加模块包含了新功能与额外的建模能力，旨在提升创建真实隧道电缆敷设工程时的灵活性。

对三芯电缆的支持

从现在起，随机几何排列的三芯电缆可安装在水平通风隧道中。现在支持在同一水平（通风）隧道内设置单芯电缆和三芯电缆的任意组合。

复合护套电缆结构

能够对具有金属护套和同心绞合线芯（复合护套电缆）的电缆进行建模，扩展了隧道仿真所支持的电缆设计范围。

错误处理改进

针对不支持的配置新增了错误提示信息，以协助用户进行故障排查。

改进的算法

优化后的算法，可在包含多根电缆和大型隧道的复杂场景中实现更佳的收敛性。

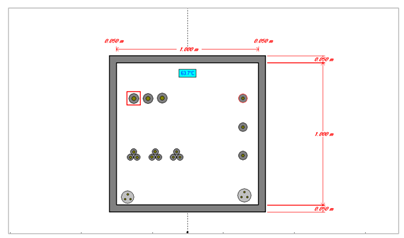

通风隧道中多回路的示例：总共七个回路，包括两个三芯电缆回路。

引擎增强功能

符合 IEC 60228:2023 的新导体规格

依据最新版的 IEC 60228:2023，下拉菜单中现提供了新的、更大的导体规格用于选择导体截面。这些数值对应于该标准中定义的特定直流导体电阻水平，确保了载流量计算的合规性与精确性。

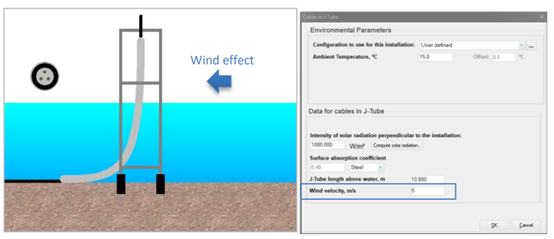

海底电缆敷设模块：J 型管中的风效应

对于安装在 J 型管中的电缆，风效应现在作为一个参数被纳入载流量计算中。通过将风况纳入强制对流模型，计算实现了更高的精度。随着风速的增加，可获得更高的载流量值。

三角形排列中金属护套电缆的 T1 和 T3 计算

从9.1开始，IEC 60287-2-1 标准第 4.2.4.3.3 节中规定的 T1 和 T3 倍增系数将应用于所有三角形排列的金属护套电缆，无论其周围介质为何。此前，这些系数仅在该三角形排列的电缆为直埋敷设时才会应用。

图形用户界面 (GUI) 增强

非金属层中新增的材料

为电缆结构中所使用的所有非金属层扩展了可用材料列表。

报告中依据 IEC 60287:2023 显示公式和符号

对报告中显示的公式进行了重大改进。符号与最新版本的标准保持一致，以便在比较计算结果时提高可读性。

更多教程在Help菜单中查看。

CYMCAP 9.1通过引入更多教程，为新用户提供了强化的支持。这些资源旨在加速入门过程，帮助用户更有效地熟悉该工具。

新增外观设置对话框

在"文件"菜单 > "更改应用程序外观"下新增了一个对话框，引入了个性化设置对话框窗口外观的新选项。此功能允许用户调整视觉设置以符合个人偏好，从而提高可读性并适应自定义风格。一旦选定主题，更改将立即应用于整个CYMCAP界面。

其他常规增强功能

引擎

• 3D Modeling：

ο 修复了在特定情况下计算临界温升时使用了错误值的缺陷。

ο 解决了在包含大量电缆的敷设工程中，温度曲线报告无法显示图形结果的问题。

ο 修正了在垂直电缆末端创建的人工延伸段导致电缆碰撞的缺陷。

ο 修复了管道内三角形排列电缆发生意外碰撞的问题。

ο 调整了最大深度，以匹配基础软件包所允许的最大值（50 米）。

ο 修复了在 3D 敷设工程中按照特定步骤操作时发生的崩溃问题。

• 多重套管

ο 改进了对磁性管道中自定义 U、V 和 Y 值情况的支持。此前，磁性管道中特定的参数组合会导致崩溃。

报告

• 报告查看器中新增选项，允许用户自定义摘要报告的章节显示。用户可通过此功能选择需要显示的报告章节。

• 稳态报告的"护套电阻、电抗及临近阻抗"章节现新增显示护套电抗数据。

• 对稳态报告部分章节的中间标题进行调整，使其内容描述更具明确性。

• 在电气报告和摘要报告中增加逻辑验证功能，避免两点接地或多点接地安装方式下感应电流计算被错误显示为零值。

• 修正了按CIGRE导则进行损耗计算时，稳态报告选项卡中单位显示异常的问题。

图形用户界面

• 多管道组与回填模块：

o 修复了更改电缆沟X坐标时，整个电缆沟无法正确移动的问题。

o 改进了部分错误提示信息的验证机制与描述内容。

• 参数化研究模块：

o 修复了特定场景下Y轴（载流量）数值显示不清晰的问题。

• 修复了Excel报告中填充物热阻率显示错误的问题。

• 修复了软件长时间无人操作后，可能导致多窗口崩溃的访问冲突错误。

• 新增验证逻辑，避免在无三角形排列电缆时错误显示相关提示。

• 提高了瞬态计算选项3在特定情况下的稳定性，解决了此前因断言失败导致的崩溃问题。

• 修复了直埋电缆多热源工况下等温线生成异常的问题。

• 解决了空气敷设电缆在特定配置下，对选定电缆多次编辑坐标导致repositioning 错误的问题。

• 修复了新建研究时取消操作引发访问冲突错误的问题。

• 修正了热源对话框中的单位显示，使其符合标准推荐命名（米改为m，米/秒改为m/s，英尺/秒改为feet/s）。

• 新增验证逻辑，确保定义了相间间距的三角形排列电缆在其指定管道内正确安装。

• 短路电流计算模块：修复了计算成功后电缆损伤曲线未显示的问题。

• 电缆交叉模块：该模块不支持每相多导体结构，已增加验证功能以锁定界面中的相关选项。

• 新增验证逻辑，防止空气敷设电缆分析在不平衡负载工况下生成结果。

修复与改进

• 常规

o 修复了在高分辨率显示器上导航器字体缩放异常的问题。

o 改进了热源列表的格式，并修正了电缆列表中单位重叠的问题。

o 新增明确的错误提示，在启动时若无法访问数据库，将告知用户需要安装 Microsoft 365 Access Runtime (x64)。

o Advanced Tunnel Modeling模块的许可证现在会显示在"帮助 → 关于 CYMCAP"对话框中。

o 修正了三角形排列管道建模时 Y 坐标字段重叠的问题。

o 修复了阻碍打开编辑三角形排列管道案例的刷新问题。

o 修正了在涉及热源的场景中，可能发生的列表索引越界错误及无限仿真循环问题。

o 解决了在仿真完成后，切换"普通视图"与"固定点视图"时触发的访问冲突错误。

o 修复了向包含管道组的报告添加阻抗和导纳时的断言错误。

• 三维建模

o 在三维建模输出的报告对话框中，启用了"电缆温度分布"复选框。

o 修正了当三角形排列电缆与其他类型电缆共存时，三维图形双击行为异常的问题。

o 修复了影响三维敷设中三角形排列配置的断言失败问题。

• 隧道高级建模

o 当未获得Advanced Tunnel Modeling模块许可时，通风隧道部分现会自动禁用。

o 修正了在未获得Advanced Tunnel Modeling许可时，聚焦已禁用或不可见窗口所出现的警告。

o 修复了Advanced Tunnel Modeling模块中隧道壁几何形状不均匀的问题。

o 解决了在使用英制单位时，圆形隧道的 Y 轴位置保存不正确的问题。

• 多管道组与回填

o 修正了在非标准多管道组案例中出现的"变体或安全数组索引越界"错误。

o 修复了在管道对话框中确认更改后，三角形排列配置中的管道位置丢失的问题。

• Southwire 电缆库

o CYMCAP 默认数据库中包含的 Southwire 电缆库已扩充，新增了电缆型号。这些电缆由 Southwire 公司直接提供，其详细模型与他们的电缆目录一致。

o 使用旧版 CYMCAP 数据库的用户默认情况下将无法使用这些新增的 Southwire 电缆。要导入更新的电缆列表，请使用 CYMCAP Navigator中Utilities选项卡下提供的工具。有关打开数据库和导入数据的分步说明，请参阅 CYMCAP Help菜单中的Reference Manual。

重要通知

CYMCAP 9.1 是首个采用 64 位架构的版本。为确保 CYMCAP 正常运行，必须在同一台 PC 上安装"Microsoft 365 Access Runtime x64"或"Microsoft Access x64"。

CYMCAP 9.1是最后一个支持Cables in Tunnels附加模块的版本，该模块自本版本起将被弃用。用户仍可在 9.1 版本中继续使用此模块，但其在后续版本中将不再可用。自 CYMCAP 9.2（计划于2026年第四季度发布）起，建议用户过渡到功能更强大的全新Advanced Tunnel Modeling模块。
