‍雷达系统在工作时，需要频繁地在发射和接收两种状态之间切换。如何确保发射信号不烧毁灵敏的接收机，同时让微弱的回波信号顺利进入接收通道，射频环行器正好解决了这一难题。今天我们就详细聊一聊。

一、射频环行器

射频环行器是一种三端口微波器件，其信号传输具有严格的方向性：信号只能按端口1→端口2→端口3→端口1的顺序单向流动，反向则被高度隔离。这种方向性是依靠铁氧体材料在外部恒定磁场作用下产生的旋磁效应。当微波信号穿过被磁化的铁氧体时，其极化面会发生旋转，配合特定的腔体结构，便实现了信号的定向传输。

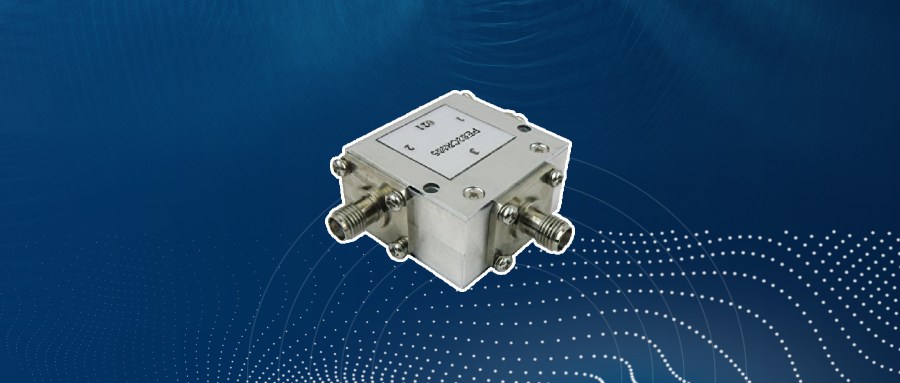

射频环行器，隔离度 16 dB， 2 GHz - 4 GHz， 10 W， SMA 母头

二、在雷达系统中的应用

在雷达收发切换中，环行器通常连接在天线、发射机和接收机之间，其关键作用主要有：

1）无延时自动收发通道切换：依靠铁氧体单向导通行路，发射功率仅流向天线，天线回波仅流向接收前端，发射、接收时序同步自动隔离，适配窄脉冲、高重频雷达系统，不会出现发射信号串入接收窗口造成回波饱和。

2）大功率反射功率旁路吸收：雷达天线高速旋转、目标近距离遮挡时，天线驻波会瞬时升高，大量大功率反射信号经环行器导向第三端口匹配负载吸收，完全隔离反射功率，保护高功率发射管芯不被反向冲击损坏。

3）稳定接收通道噪声基底：高隔离度雷达专用环行器隔离度≥40dB，发射泄漏功率压缩至极低水平，接收窗口底噪稳定，提升雷达最小探测距离与目标分辨能力。

4）简化雷达前端硬件架构：省去复杂时序驱动开关电路，减少射频转接线缆、开关损耗，缩减雷达整机体积，机载、弹载小型化雷达优势尤为突出。

环行器的性能指标直接影响雷达的整体效能。插入损耗决定了发射功率的有效利用率和接收信号的衰减程度；隔离度决定了收发通道间的相互干扰水平；功率容量则限制了雷达的最大发射能力。在实际应用中，环行器需要与隔离器、限幅器等器件配合，构成完整的收发链路。

随着雷达系统向宽带化、集成化发展，环行器也在向小型化、多频段、高功率方向演进。平面环行器、基片集成波导环行器等新型结构不断涌现，在保持性能的同时更适应现代雷达的集成需求。但无论结构如何变化，其核心功能始终未变：在收发共天线的架构下，以无源、可靠的方式实现高功率发射与微弱接收之间的物理隔离与定向导通。
