电子，是物理学字典里“不可分割”的代名词。它带着一份完整的基本电荷，宇宙中所有电子一模一样，从不打折。这是我们从高中物理就学到的知识。

但物理学最擅长的事情，就是打破自己的教条。把海量电子压进二维平面，扔进极低温的强磁场里，它们会集体“忘记”自己的粒子身份，重新组织成一种奇异的量子流体。在这种流体里，涌现出一种新的“准粒子”。它表现出的电荷，不再是完整的1，而是1/3、2/3、3/5——电子的一小片残影。

这种分数电荷是拓扑量子物质最核心的特征。问题在于，过去测量分数电荷是一项极其昂贵且复杂的工程——需要用精密的量子点接触探测器，在极低噪声环境下跑无数轮实验。

现在，EPFL的巴内吉团队在《自然·物理》上给出了一种堪称“优雅”的替代方案：他们只用了一片双层石墨烯和几个电栅极，就造出了一台灵敏度极高、结构极简的分数库仑计。

一座量子小山丘，一台电荷听诊器

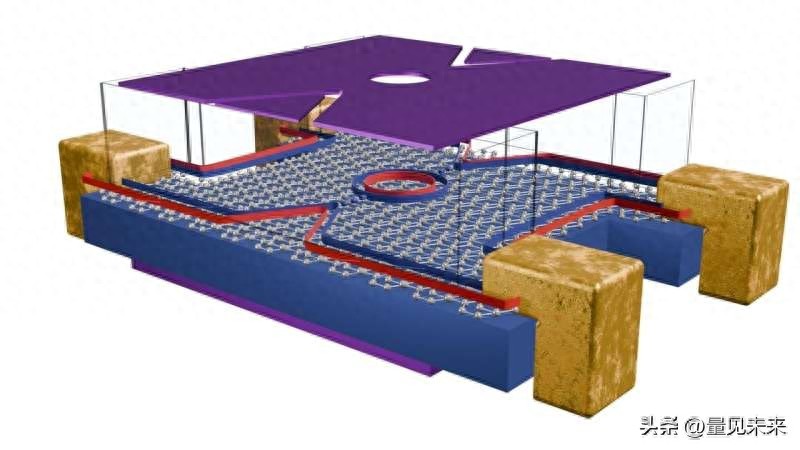

他们的装置核心是一个叫反点的结构。用电压在石墨烯表面画出一座“能量小山丘”——一个准粒子无法进入的高能区。在强磁场下，准粒子会沿着小丘的外沿绕圈飞行。当磁场或栅极电压被精细调节时，准粒子会周期性地“隧穿”穿过这堵能量墙，每一次隧穿都会在电导信号上留下一道细小的振荡峰。

这些振荡的间距，就是电荷量。振荡越密，说明每次隧穿携带的电荷越小。道理极其简单：数字越大，电荷越少，振荡越频繁。

过去测量分数电荷的黄金标准是散粒噪声法，需要在极限低温下用低噪声放大器捕捉准粒子隧穿时产生的电流涨落，再从噪声的统计性质反推电荷。它极其精确，但工程复杂度高得吓人，且只能覆盖特定器件构型。

而反点法，只需要测一测电导振荡，就能直接读出电荷。论文第一作者迪卢卡说了一句意味深长的话：“同样的几何结构也可以用作构建拓扑量子计算机的构建模块。”

三分之一，三分之二，五分之三

测量结果是一张堪称教科书级的电荷谱：

在4/3、5/3和7/3态，测到了e/3的分数电荷。在2/3态，测到了2e/3。在3/5态，测到了3e/5——一个非寻常的分数，对应一种更复杂的关联态。

每一种分数电荷，对应着量子霍尔流体的一个特定量子态。这些态的物理根源各不相同：1/3和2/3来自最简单的劳克林型流体，3/5来自更复杂的层级态，8/3则属于可能带有非阿贝尔统计的奇异态——它们正是拓扑量子计算最觊觎的猎物。

8/3态：一次意料之外的“双重曝光”

最让团队兴奋的是8/3态。

这个态非常特殊。它被认为可能承载着非阿贝尔任意子——那种交换路径会改变量子态的幽灵粒子。如果真能在实验上确认8/3态的非阿贝尔性质，它可能成为拓扑量子计算的道路基石。

但8/3态极其脆弱。它的能隙极小，在大多数材料里都被更强的相邻态掩盖。双层石墨烯的好处在于，它的高迁移率和电可调性让8/3态得以在可测量的条件下存活。而反点探针提供的高分辨率电荷读取，恰好能捕捉到这个态内部的精细结构。

团队在8/3态里同时看到了e/3和2e/3两种电荷共存的信号。这不寻常——一个纯态通常只应该有一种分数电荷。团队讨论了多种可能解释：可能是两种不同的边缘构型共存，可能是两种不同的隧穿机制叠加，也可能是这个态内部有更复杂的关联结构尚未被理解。

无论最终解释如何，这个发现本身已经说明：反点结构给物理学家提供了一件过去没有的解剖工具——它能把量子霍尔态的电荷分布“放大”到肉眼可辨的振荡间距里。

从“难啃的复杂实验”到“芯片级探测”

把这件事放进时间轴里，分量更清晰。

1997年，第一次实验测量到分数电荷用了散粒噪声法，在砷化镓量子点接触上跑了数天。此后近三十年，分数电荷测量始终是一项“高门槛”技术——要求极低温、复杂纳米加工、低噪声放大器和长时间数据积累。

而反点法的出现，把这道门槛降低了整整一个数量级。它不需要量子点接触，不需要噪声测量，只需要一组栅极电压加一条电导振荡曲线。它的几何设计是纯平面型的，和现代半导体工艺天然兼容。这意味着分数电荷测量从“物理实验室里的艰难手术”变成了“芯片上的常规检查”。

这不仅是一次测量技术的迭代，更是一次可能性边界的扩展。当分数电荷的测量变得足够便宜、足够快，物理学家就能系统性地扫描整个量子霍尔态的电荷谱——包括那些被长期怀疑但从未被直接测量的奇异态。

在石墨烯的二维晶格上，电栅极画出的小山丘，成为了一座俯瞰量子流体的瞭望塔。电子在那里不再是不可分割的“终极粒子”，而是显露出它们更深的真实身份：当集体秩序凌驾于个体之上时，连电荷都可以被重新分配。 也许在未来的某一天，拓扑量子计算机的基本计算单元，就诞生自这种被石墨烯反点一一数清的“分数电荷”。
