你是不是也这样？每次做弱电方案，画拓扑图都要花大半天，而且总觉得不够专业，怕甲方不满意。其实，你缺的只是一套现成的模板。今天直接给你24种覆盖全场景的VISIO拓扑图，全部可编辑，拿来就能用。

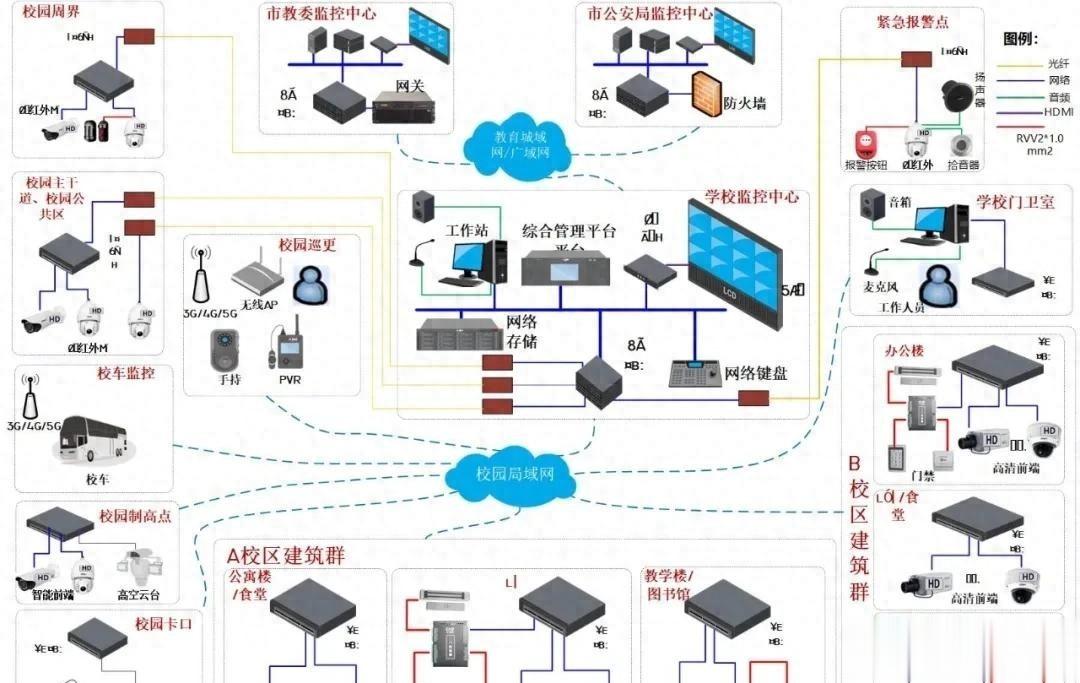

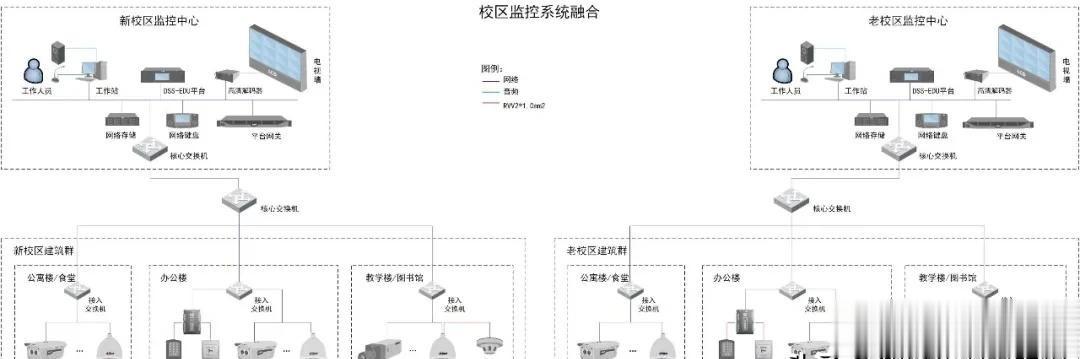

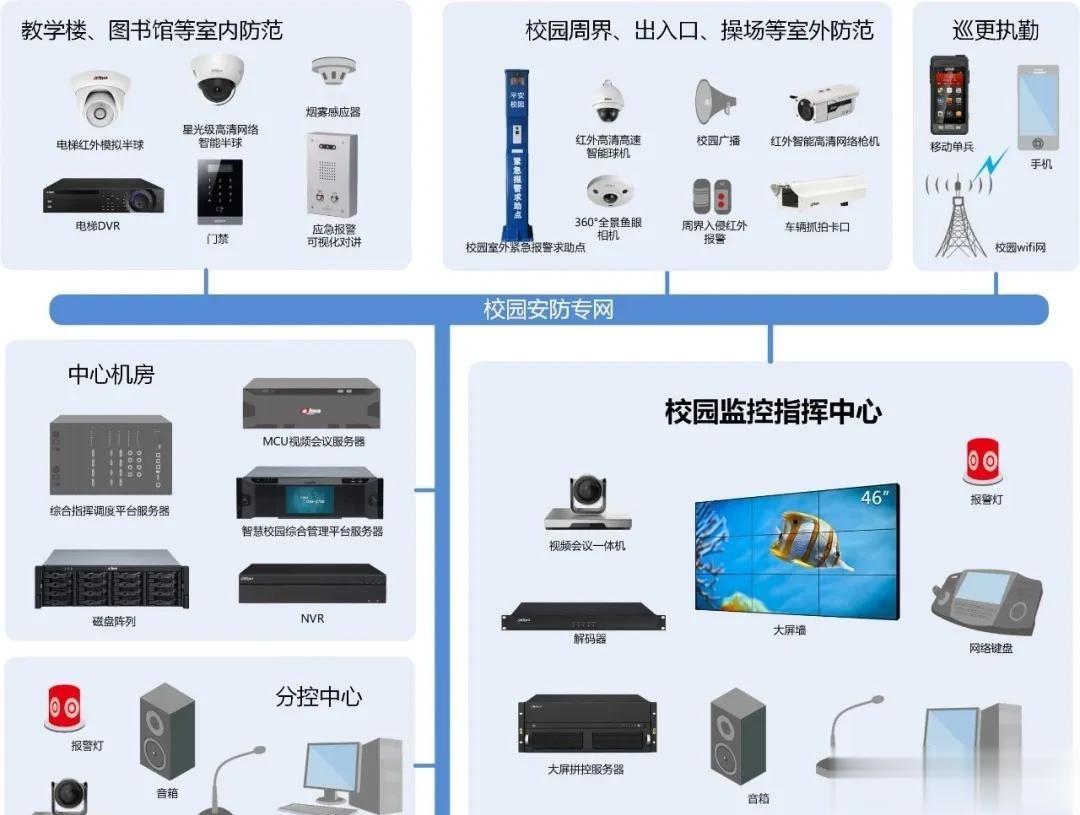

先说校园场景，前端摄像机包括枪机、球机、半球，传输网络接NVR存储，再解码上墙，配合综合管理平台，中小学和高校的智慧校园项目直接套用。商业综合体更复杂，电梯厅、地下车库、商铺门口、室外道路都有点位，这套图支持双向监控和报警联动，还能把门禁、消防集成进去。

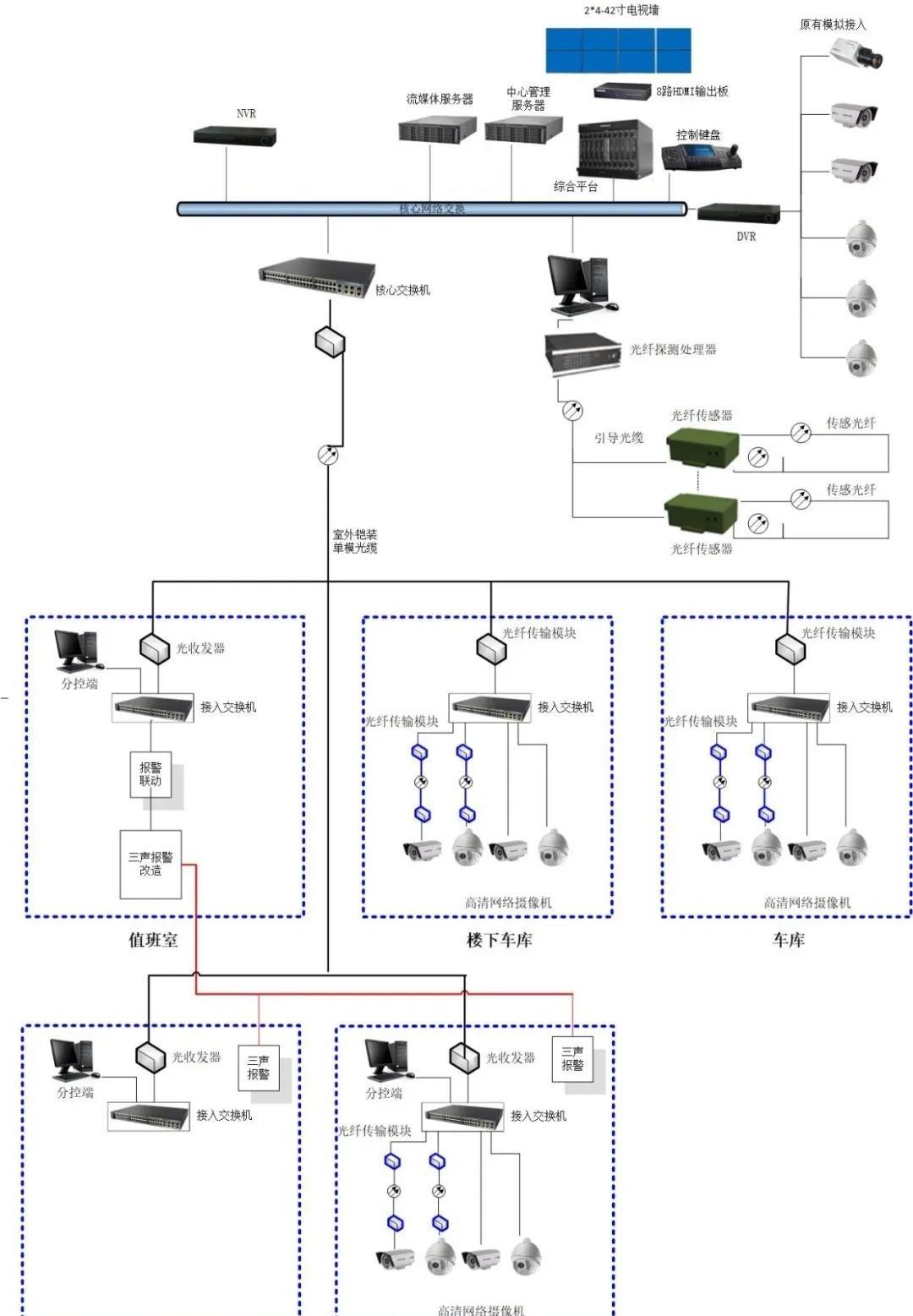

住宅小区也很典型，出入口、单元门厅、电梯、地下车库、周界全覆盖，全是全网络数字架构，想扩展楼宇对讲也不难。工业园区则重点照顾厂区周界、仓储、生产车间，防爆摄像机、热成像都能接入。医院场景更讲究隐私保护，门诊、住院部、药房、手术室、停车场，还要和门禁报警系统联动。

交通枢纽的拓扑图带了卡口、人脸识别、车牌识别、客流统计这些专用前端，后端用云存储加智能分析平台。智慧园区更厉害，直接把视频监控、门禁、访客、停车、消防全塞进一个统一管理平台，多系统联动靠一张图说清楚。银行金融网点按金融安防标准设计，ATM区、现金区、理财区，高清存储加远程巡查一个不少。监狱看守所要求无死角覆盖，智能行为分析、音频复核、紧急报警、双网隔离、冗余存储，这图里全标了。偏僻野外场景用太阳能供电、4G/5G无线传输、云存储，工地、油田、林业、水库都能用。

再说技术架构。全网络数字架构最常见，前端摄像机通过交换机接网络，后端NVR或云存储，手机电脑都能看。老旧项目改造就得上模拟+数字混合，模拟摄像机通过DVR或编码器接入网络，和新建IP摄像机共存。视频云存储拓扑图里，摄像机直连云端或通过本地网关上传，弹性存储、异地容灾、AI分析一步到位。分布式架构适合大型园区、城市级项目，多级监控中心，分级管理权限控制。边缘计算拓扑图里，前端摄像机内置AI芯片，边缘端直接做人脸识别、车牌识别，后端只管存储。4G/5G无线拓扑图则强调临时监控、移动监控，SIM卡管理、流量监控模块都画好了。

功能集成这块更丰富。视频监控加防盗报警联动，红外、门磁、玻璃破碎探测器触发时，自动录像、上墙弹窗、发报警信息。加门禁系统，刷卡或人脸开门时抓拍，异常开门报警，还能双向对讲。加客流分析，前端用双目或3D摄像机，后端生成热力图和流量报表，商场门店最爱。加车牌识别和停车管理，出入口抓拍相机、道闸、收费系统，车辆轨迹追踪都连在一起。加人脸识别和人证比对，黑名单预警、陌生人告警、门禁授权，安防等级高的场所直接上。加智能分析，区域入侵、越界、徘徊、打架、跌倒算法，用AI NVR或智能分析服务器跑。加公共广播，监控发现异常自动触发喊话或播放预设音频，声光联动。加消防报警，消防主机信号传给监控平台，联动摄像机切换至火警区域，同时启动录像和广播。

这24套图全部是VISIO格式，用Microsoft Visio打开就能拖拽修改，每个图块都是独立形状，大小、颜色、文字随便调。从基础到复杂，从单一功能到多系统集成，基本覆盖弱电项目90%的需求。而且这套素材还附带457个PPT方案、6套完整图纸、343个行业标准、141个VISIO图块，适合系统学习或快速投标。

需要的朋友可以直接私信我，或者关注后进入知识星球下载。非会员也可以通过精品资料包获取，总共5700多个文件，弱电全领域都齐了。一张好的拓扑图，能让方案事半功倍。你平时画拓扑图遇到过什么头疼的问题？评论区聊聊，说不定下期就帮你解决。
