成桥桩病害检测（PST）是桩侧应力波成像法检测技术，专为具有上部结构的成桥桩无损检测而开发。可确定桩体（包括埋藏部位）的断裂、空洞和夹土等混凝土病害部位，亦可确定桩身长度，并可区分地层、结构界面与桩基缺陷。即适用于常规的桩基检测，也适用于水下桩和深埋桩等隐蔽工程的检测。

PST系统优势tongd

✔ 不打孔，施工简单、效率高 ；

✔ 适用范围广（新桥和在役桥，地面和水上）；

✔ 可靠性高、分辨率高；

✔ 软件自动化程度高；

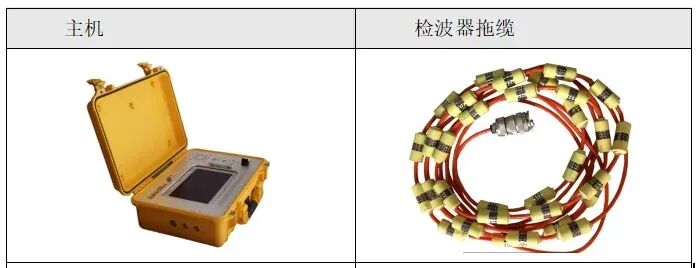

PST设备

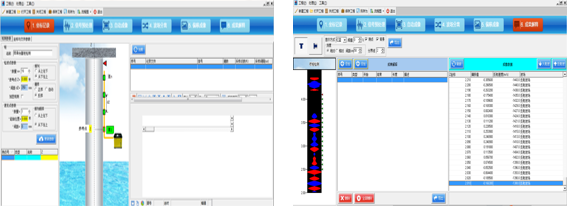

软件界面和成果

标准

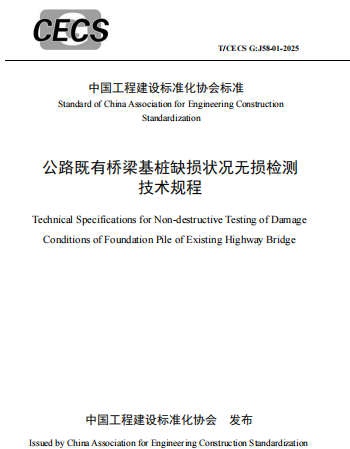

✔ T/CECS G:J58-01-2025公路既有桥梁基桩无损检测技术规程

PST团体标准：

✔ TGDSZ 003-2024市政桥梁既有桩基检测技术规程

其他团标和地标正在推进中

案例应用

福建湄洲湾电厂码头 -桥桩检测PST法

对图中的4根桩的偏移图像进行分析和比对

1、2、3、4号桩检测结果对比图

检测结果：

1)  4幅偏移图像中最上部0~2.0m段的红蓝条纹为桥桩上部盖梁的反映；

2)  在深度大约30m处出现红、蓝强反射条纹，推断为桩底或基岩界面；

3）1号桩5-6.0m位置反射条纹对应桩体变截面处的反射，分别在9.5m、14.5m和21m处存在损伤；

4）2号桩在21-25m的范围内存在一组很强的蓝色反射条纹，说明该段损伤比较严重.

浙江省某桥桩斜-PST法

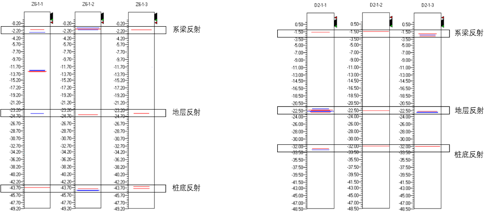

Z6-1                                        D2-1

检测结果：

1、桩Z6-1的PST桩基检测结果显示没有缺陷反射；2、桩Z6-1桩长为42m；

1、桩D2-1的PST桩基检测结果显示没有缺陷反射；2、桩D2-1桩长为30.5m；

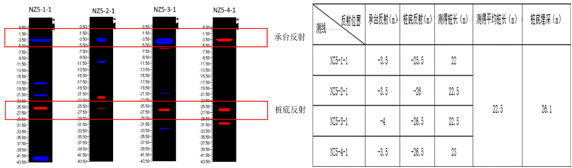

某市地铁成桥桩长检测PST法

某市地铁五号线，为防止地铁施工影响桥的稳定以及确保地铁正常施工，现需要测出地铁线路经过的桥桩桩长。

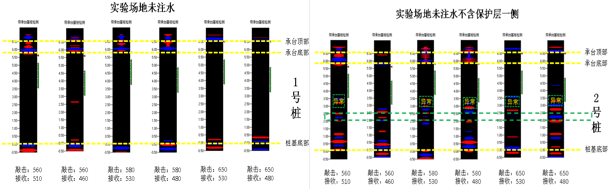

◆ 二航局模型桩-PST法

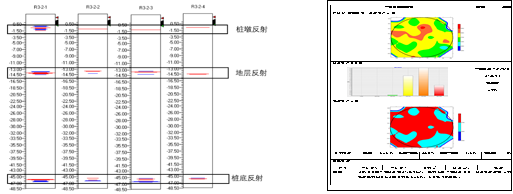

◆山东某成桥桩PST和截面CT检测

PST结果图                                    截面CT结果
