18CJ87-1《采光、通风、消防排烟天窗（一）》是由中国建筑标准设计研究院有限公司主编的国标图集，2018年12月1日开始实施，适用于民用/工业建筑新建、扩建或改建项目，可满足通风、采光、消防排烟需求，适用屋面坡度一般在2%以上。

18cj87-1采光排烟天窗图集

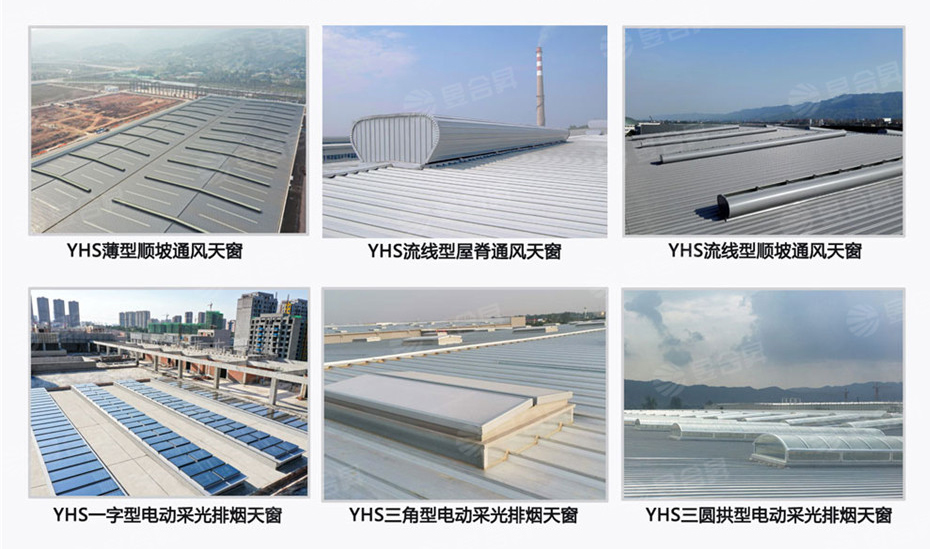

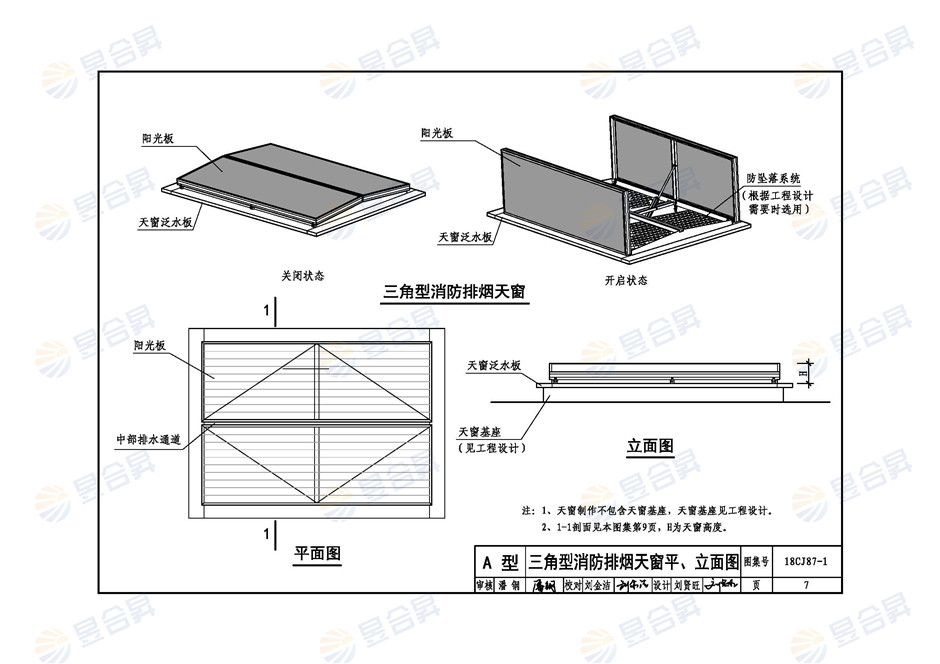

一、7种天窗类型及特点1、A型  GHPC三角型消防排烟天窗适用场景：消防排烟为主，采光通风为辅的建筑产品特点：整窗采用铝合金材质，轻便耐用、抗腐蚀；窗扇为矩形铝合金结构，免维护合页，结构稳定

18cj87-1采光排烟天窗图集

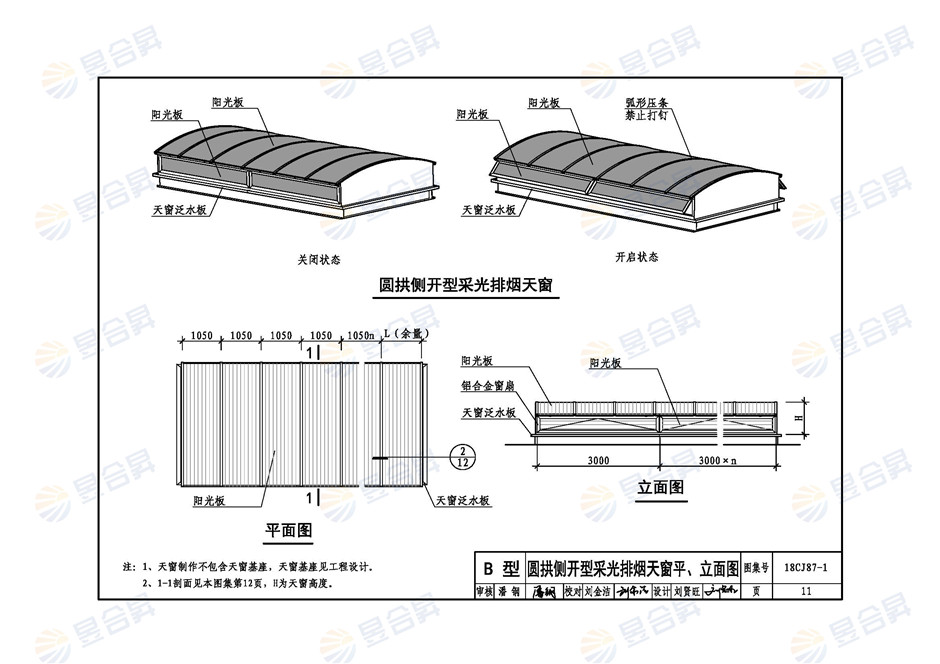

2、B型  GHPC圆拱侧开型采光排烟天窗适用场景：采光为主、通风为辅的建筑产品特点：四重防水结构设计，弧形顶部采用螺栓固定，无钉无胶有效防止漏水

18cj87-1采光排烟天窗图集

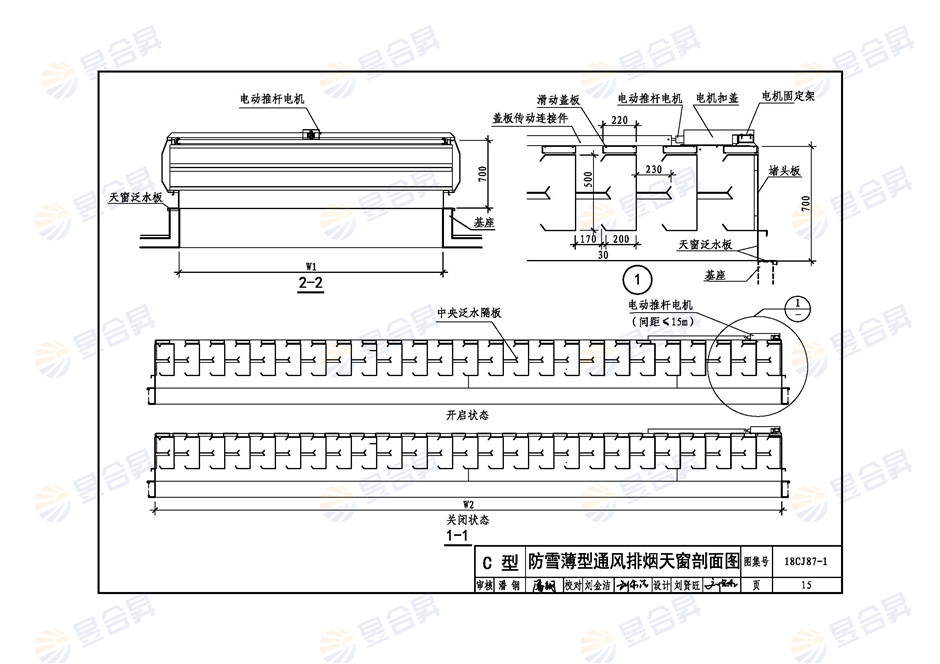

3、C型  GHPC防雪薄型通风排烟天窗适用场景：需要大量通风换气的建筑产品特点：专为多雪地区设计，具备良好的防雪性能，保证冬季正常通风

18cj87-1采光排烟天窗图集

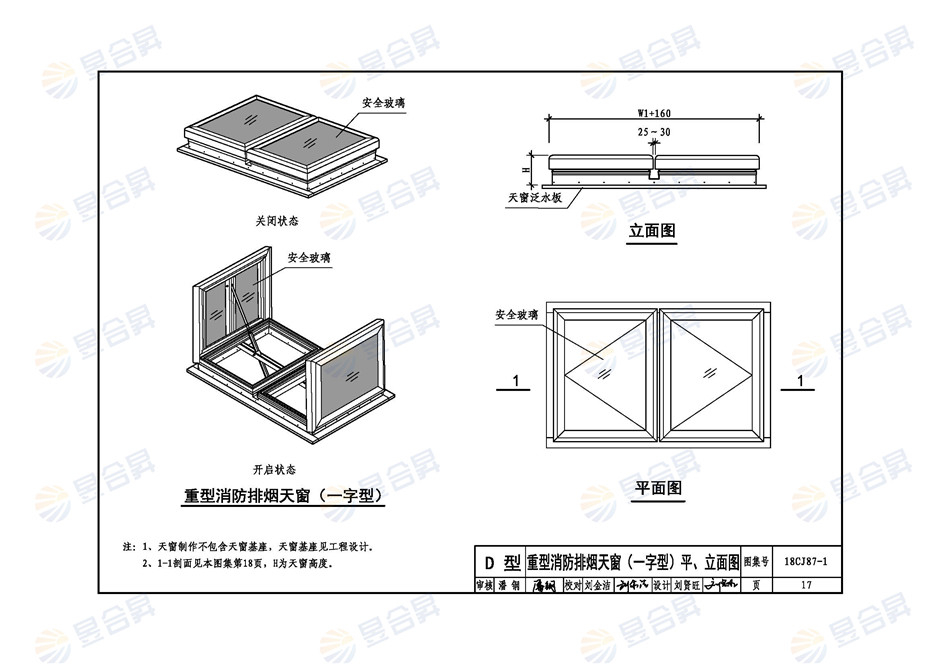

4、D型  GHPC重型消防排烟天窗适用场景：消防排烟为主，采光通风为辅的公共/工业建筑产品特点：窗扇采光材料可选用安全玻璃、阳光板等；合页采用特氟隆涂层铜轴衬和不锈钢轴，无需单独维护

18cj87-1采光排烟天窗图集

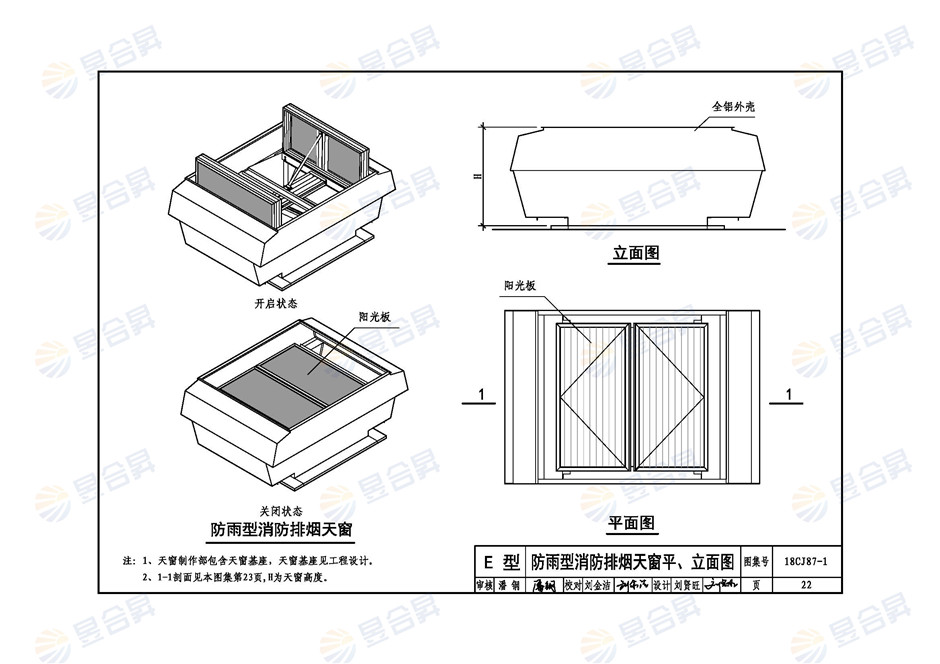

5、E型  GHPC防雨型消防排烟天窗适用场景：消防排烟为主，采光通风为辅的建筑屋面产品特点：铝合金型材抗腐蚀能力强，采用"无钉无胶、结构防水"设计，防水性能稳定

18cj87-1采光排烟天窗图集

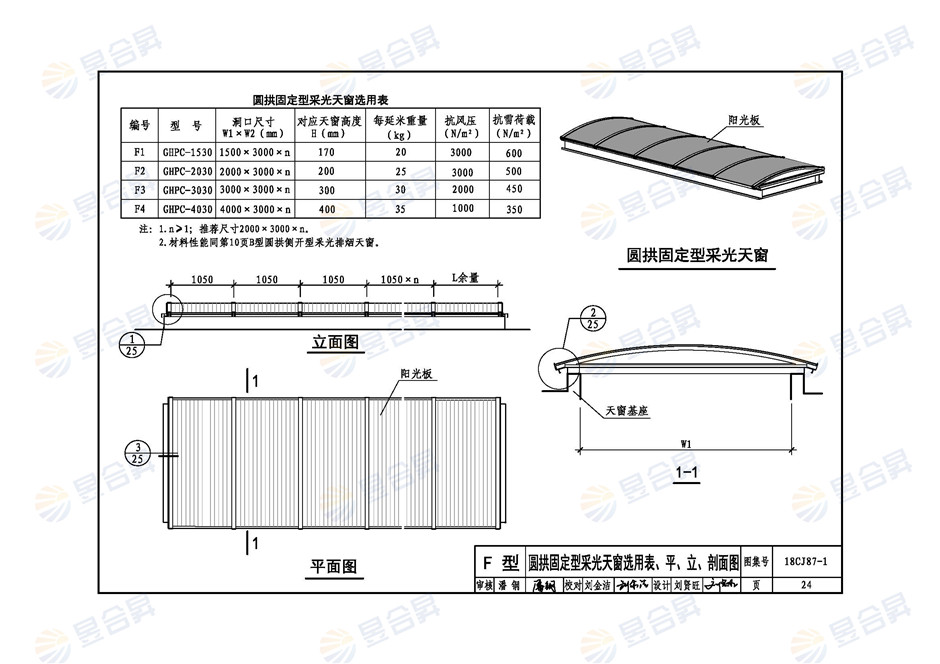

6、F型  GHPC圆拱固定型采光天窗适用场景：仅需要采光的建筑产品特点：弧形顶部螺栓固定，无钉无胶一体成型技术防止漏水；底部采用一体式转角件防水，防水性能升级

18cj87-1采光排烟天窗图集

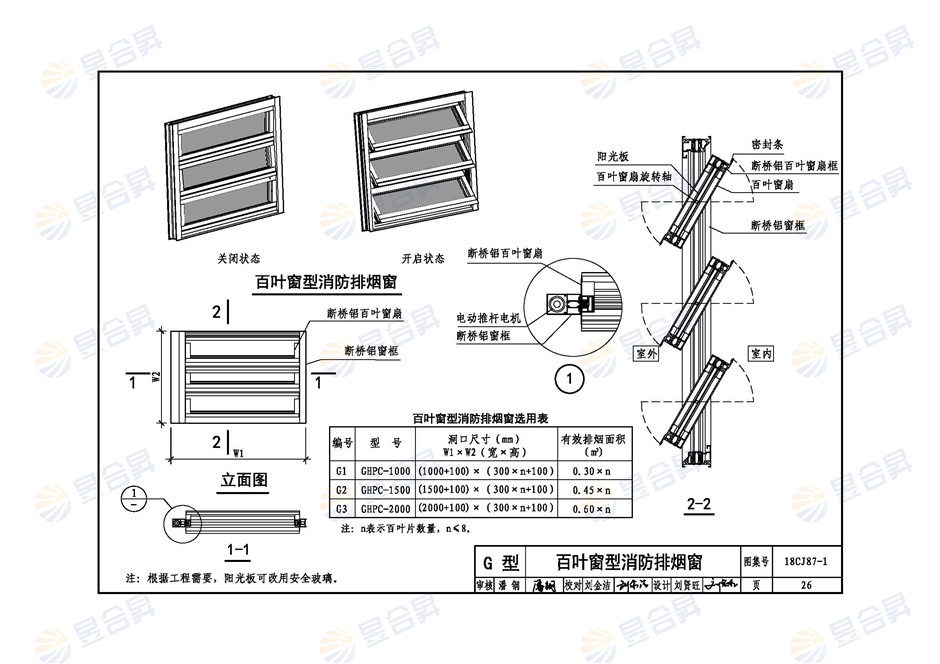

7、G型  GHPC百叶窗型消防排烟窗适用场景：墙面采光排烟，雨天需要开启的建筑产品特点：百叶和窗框均采用断桥铝合金型材，开启角度可调整（不超过90°）

18cj87-1采光排烟天窗图集

二、技术要求（一）性能要求：1、雪荷载≤333Pa时，天窗窗扇可正常启闭；2、火灾下不得整体坍塌，不影响消防排烟；3、完全开启角度90°±3°，开启时间≤60秒；4、启闭运行噪音≤65dB。

18cj87-1采光排烟天窗图集

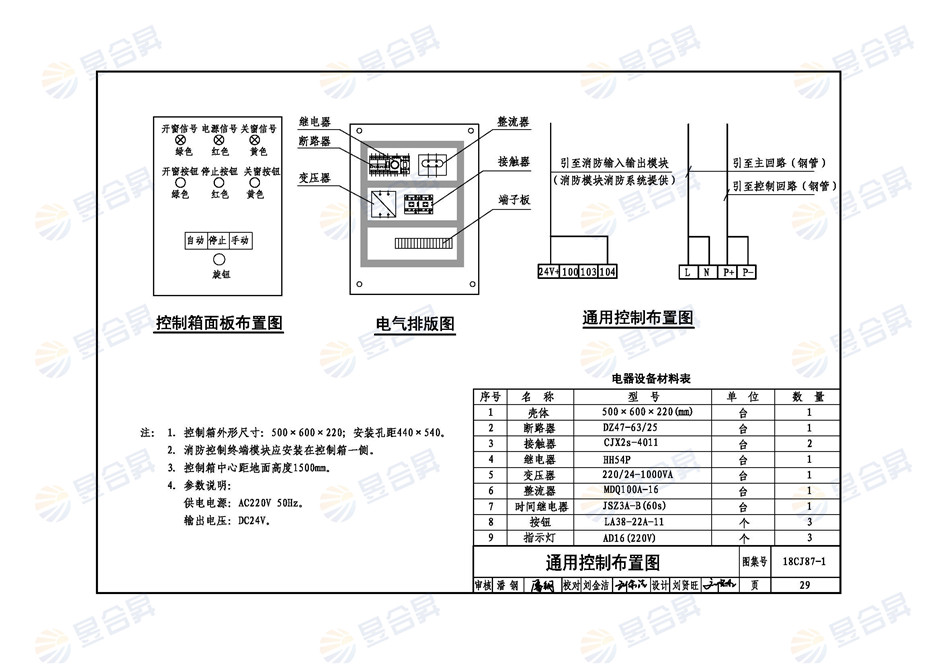

（二）电气要求：1、控制装置电源AC220V，具备分组控制功能；2、单个电机功率24V30W，电机数量依窗型而定；

18cj87-1采光排烟天窗图集

3、提供通用控制和网络智能控制两种方案，可加装风雨、温度、烟雾传感器实现智能控制。
