射频滤波器是信号链中常用的无源或有源组件，主要用于是使频谱中的多余部分或特定频率大幅度衰弱，同时将对工作频率产生的影响降至最低。射频滤波器可按不同特性进行分类，今天我们来聊聊可调谐滤波器的应用。

一、可调谐滤波器

射频可调谐滤波器是一种能够在工作过程中动态调整中心频率或带宽的选频器件。与传统的固定滤波器区别在于，它通过机械调节、电子调谐或数字控制等方式，改变内部谐振结构的参数，从而让滤波器的通带满足测试需求。

射频可调谐滤波器的特性主要有宽调谐范围、较快的切换速度、良好的带外抑制以及稳定的插入损耗。在实际应用中，可调谐滤波可在更宽的范围内连续覆盖多个常用测试频段，同时保持较低的插损和足够的隔离度，保证测试信号的准确性。

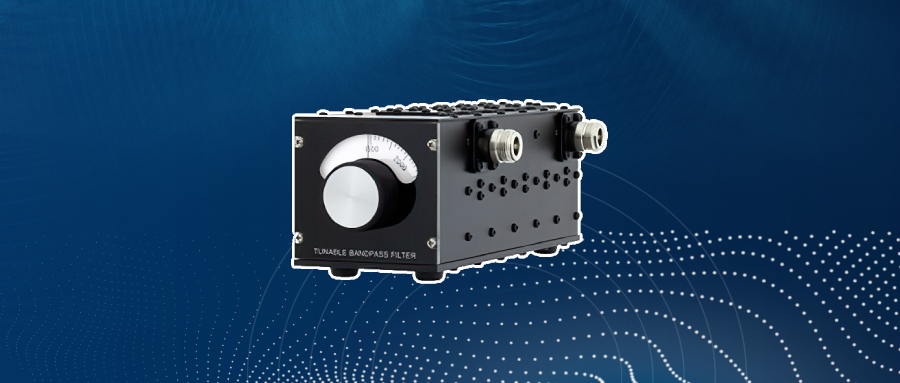

5 阶调谐带通滤波器，N 型母头 ，1.5 GHz~3 GHz ，5% 带宽

‍二、应用优势

在实验室多频段测试场景中，可调谐滤波器的优势主要有：

1）灵活性：可调谐滤波器只需通过控制接口或旋钮即可快速切换通带，几分钟内就能完成频段调整，大幅提升测试效率。

2）系统集成度：在多通道、自动化测试系统中，可调谐滤波器可直接集成到自动测试设备（ATE）或矢量网络分析仪的前端，无需额外占用大量机架空间，这样不仅简化了布线，也降低了因线缆过长带来的信号衰减和干扰风险。

3）测试一致性：可调谐滤波器安装完成后，后续所有频段的切换都在内部完成，物理连接状态保持不变，从而保证了不同频段测试之间的一致性。这对于需要长期监测、对比不同频段性能的研发或认证测试尤为重要。

但是可调谐滤波器还受调谐范围、切换速度、功率处理能力等指标影响，需要根据具体测试需求来选择。例如，在大功率发射测试中，需特别关注滤波器的功率容量和热设计；在高速跳频测试中，则更看重调谐响应时间。

总之，射频可调谐滤波器为实验室多频段测试提供了更高的灵活性、效率和系统集成度。它不是要完全取代固定滤波器，而是在需要频繁切换、多频段覆盖或自动化测试的场景中，成为不可或缺的补充工具。随着测试需求日益复杂，这类器件的应用价值也将持续凸显。
