华算科技异质界面结合能电荷转移异质界面是两种不同材料、不同相、不同晶面或不同电子结构区域接触后形成的边界。它不是几何拼接线，而是一个具有有限厚度的相互作用区域，通常只有几个原子层到数纳米，却能决定载流子、离子、声子和反应中间体的运动路径。

一个直接判据是界面结合能。常用定义为：

其中，EAB为复合界面体系总能，EA和EB分别为两个分离组分在相同计算条件下的能量。Eb越负，界面形成越有热力学驱动力；若再除以界面面积A，可得到结合能密度γb= Eb/A，用于比较不同晶面或不同堆垛方式。

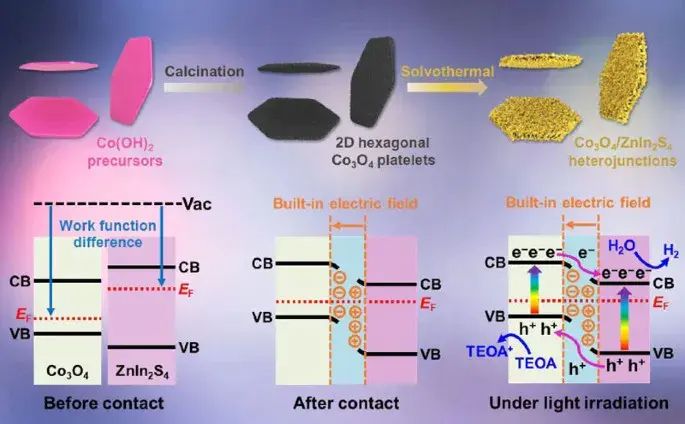

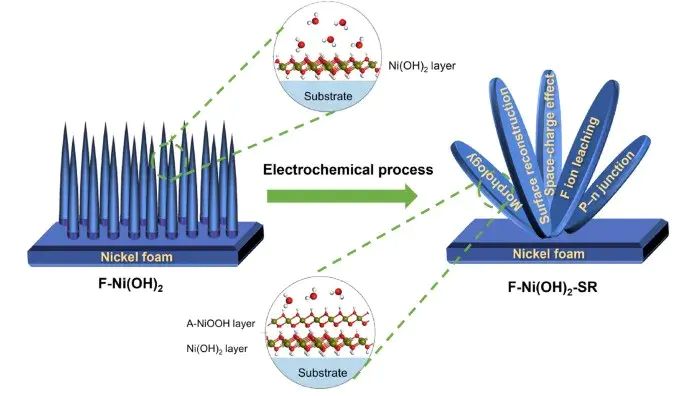

异质界面增强性能的第一层原因，是两个组分的费米能级、功函数或化学势不同。接触后体系趋向电化学势平衡，电子会从高费米能级一侧流向低费米能级一侧，直到界面处形成反向静电势。这一过程会改变活性位点的价态、吸附强度和载流子寿命。

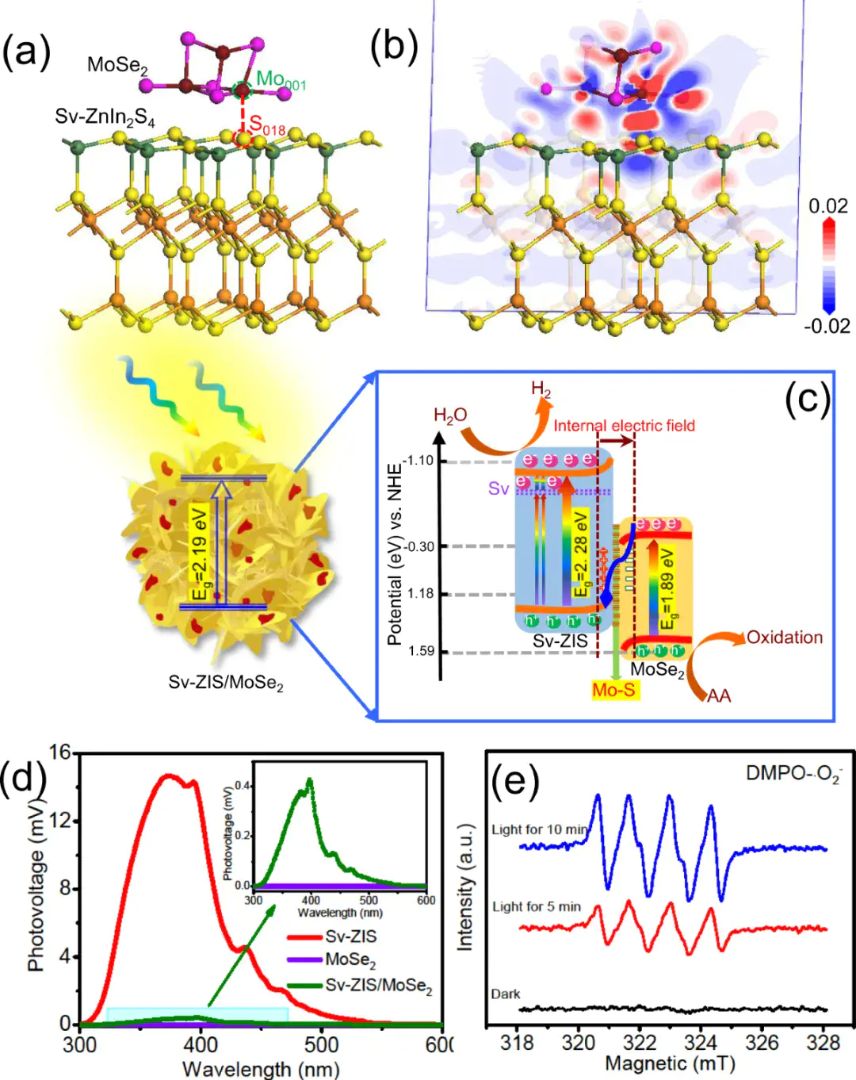

Δρ(r) = ρAB(r) − ρA(r) − ρB(r)

这种电荷转移会带来两个后果。其一是调节吸附能，例如过渡金属位点电子贫化后，对OH−或OOH*的结合可能减弱，避免中间体“吸得太牢”。其二是形成空间电荷区，使光生电子和空穴向不同方向迁移，降低体相复合概率。许多光催化体系中，10−9到10−6s量级的载流子复合过程，正是由界面电场和缺陷捕获共同控制。

当电荷转移被空间分离固定下来，界面附近会出现电势梯度，对应内建电场。若沿界面法向取坐标x，可写作：

这里V(x)为沿法向平均后的静电势，Eint(x)为内建电场强度。电势差越大、空间电荷区越窄，局域电场越强。对纳米异质结而言，数十到数百mV的接触电势差分布在1–10 nm尺度内，已经足以显著改变电子和空穴的漂移方向。

研究中需要区分“能带匹配”和“真实电荷分离”。只画导带、价带位置并不能证明内建电场存在，还应结合Mott–Schottky曲线、开尔文探针、UPS、XPS峰位移动、差分电荷密度和面平均电势。若不同表征共同指向相同转移方向，界面电场解释才更可靠。

金属/半导体界面中，异质接触常表现为肖特基结或欧姆接触。理想n型半导体的电子势垒可写作φB,n= φM− χS，其中φM为金属功函数，χS为半导体电子亲和能。势垒较高时，界面限制电子注入，呈整流特征；势垒很低或被强掺杂变薄时，载流子可隧穿通过，接触趋于欧姆化。

应变效应是另一条常被忽略的增强路径。晶格失配会使界面附近键长、键角和d带中心移动，进而改变吸附能、带隙和缺陷形成能。一般认为，小于约5%的晶格失配更容易形成连续相干或半相干界面；失配过大时，位错、空洞和非晶层增加，电荷传输优势可能被界面散射抵消。

图4：Zn/p-NiO接触前后的能带排列、界面层和耗尽区示意，展示肖特基势垒与能带弯曲的形成方式。DOI：10.1007/s10854-024-13266-0。
