一、设备定位与系统协同

水质在线监测仪是城市排水管网监测系统的核心组成部分，核心搭载在线多参数水质传感器，与多普勒超声波流量监测设备、雷达水位监测设备及供电传输系统形成一体化监测体系，实现管网水质、流量、水位数据的同步捕捉与融合分析，为管网精细化运营、水污染防控提供精准数据支撑。该设备搭配低功耗锂电池供电系统，静态工作电流控制在极低范围，配备大容量本地存储模块，通讯中断时可实现数据长效存储，信号恢复后自动补报数据；同时支持远程配置、重启与程序升级，大幅降低现场运维成本。

二、设备核心配置与安装要求

核心传感配置：采用一体化多参数水质传感器设计，可同时测量 5 个参数且含温度指标，可选配溶解氧、pH、ORP、电导率 / 盐度、氨氮、浊度、COD 等数字传感器；pH 测量范围 0-14、精度 ±0.1，溶解氧测量范围 0-20mg/L、精度 ±2% FS，电导率测量范围 0-5000uS/cm、精度 ±1.5% FS，防护等级达 IP68，工作电压 12-24V。

防护与清洁配置：配备自动清洁装置，可设定清洁间隔与圈数，防止微生物附着；传感器带前端保护罩，开设槽孔可阻隔大颗粒悬浮物，同时配备快速插拔防水接头，采用即插即用设计。

线缆与通讯配置：采用 4 芯双绞屏蔽线，接线处做专业防水处理，线序区分明确；支持 RS485 Modbus 数字信号，可直接连接 PLC、DCS、RTU 等设备，同时兼容 4G、GPRS 等无线通讯方式，支持多中心数据传输。

安装要求：传感器为浸入式安装，探头与容器底部、侧壁间距不小于 2 厘米，测量头部不与箱壁接触；采用模块化安装支架，传感器与流量监测设备同装于管道内部低端，供电与水位监测设备设于井口井盖下方。

三、设备运维与校准要点

设备校准以两点校准为核心，零点校准需用蒸馏水冲洗探头并吸干液体，通电静置三分钟待数值稳定后完成；斜率校准需将探头垂直置于 10% 满量程至满量程的标准溶液中，满足间距要求后操作。日常保养可根据管网工况确定周期，常规电极用软毛刷清除附着物后用蒸馏水清洗，电感式电极轻度结垢可用软毛刷或砂纸清理；同时定期检查自动清洁装置、传感器脏污情况，避免线缆绷紧导致内部线路断裂。

四、实际项目应用

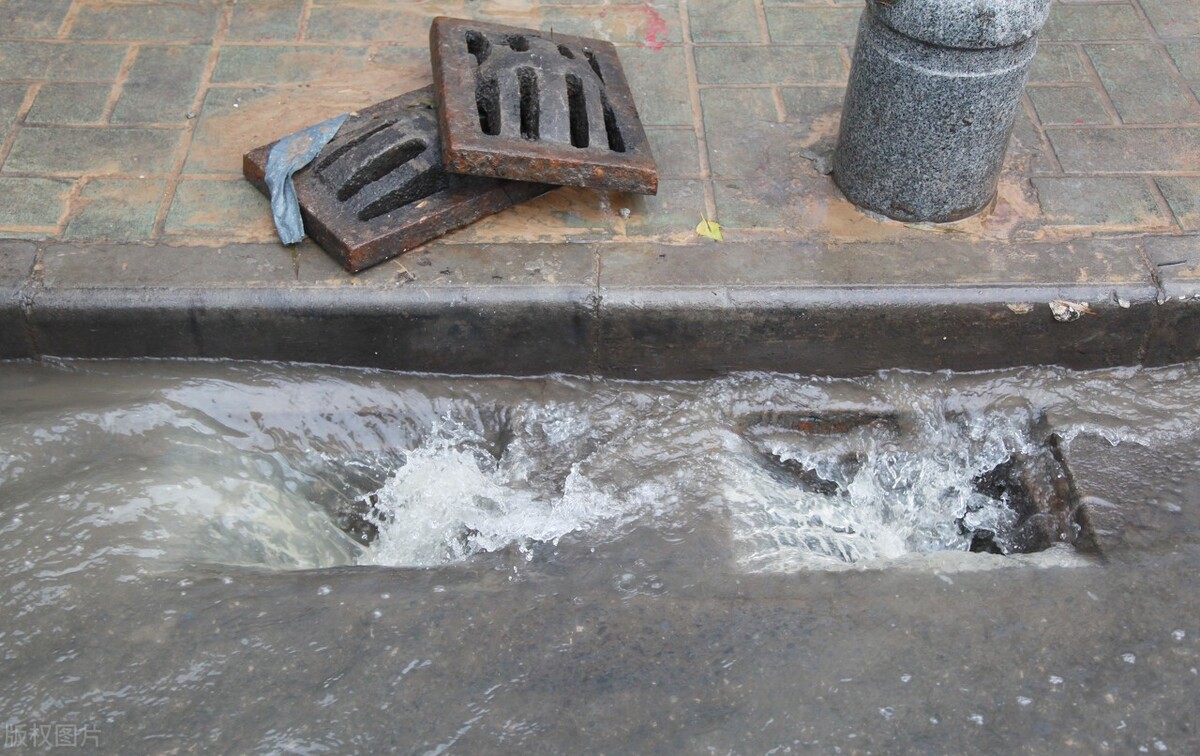

在佛山南北大涌管网监测项目中，该多参数水质在线监测仪完成全管网布设，联动流量、水位监测设备形成一体化网络。设备实现旱天管网 pH、浊度、氨氮等指标 24 小时实时监控，精准识别违法偷排行为；汛期同步捕捉水质与水文数据，为内涝预警提供多维度参考，监测数据还为当地污水处理厂调度、管网运行优化提供智慧决策依据，有效降低管网运营能耗，减少内涝引发的水环境二次污染问题。
