挠曲强度试样模具2是依据 YY/T 0271.2-2016《牙科学 水基水门汀 第2部分：树脂改性水门汀》 标准设计的专用模具，主要用于制备符合标准要求的三点弯曲测试试样，以评估材料的挠曲强度性能。以下是其关键信息：

一、模具设计特点

结构类型

采用 装配式模块化设计，由上下压块、定位槽及试样成型腔组成。这种结构便于清洁、重复使用，并能有效减少手工填充时的尺寸偏差和气泡混入。

尺寸精度

试样成型腔严格遵循标准要求，尺寸为 25 ± 2 mm（长）× 2.0 ± 0.1 mm（宽）× 2.0 ± 0.1 mm（高），确保试样尺寸一致性，提升测试结果的可比性。

材质选择

主体材质：推荐使用 316不锈钢 或 惰性工程塑料（如PMMA），避免与水门汀材料发生化学反应，确保脱模时不损伤试样。

辅助部件：施加水平力的模具部分采用刚性材料（如铝），以提供稳定支撑。

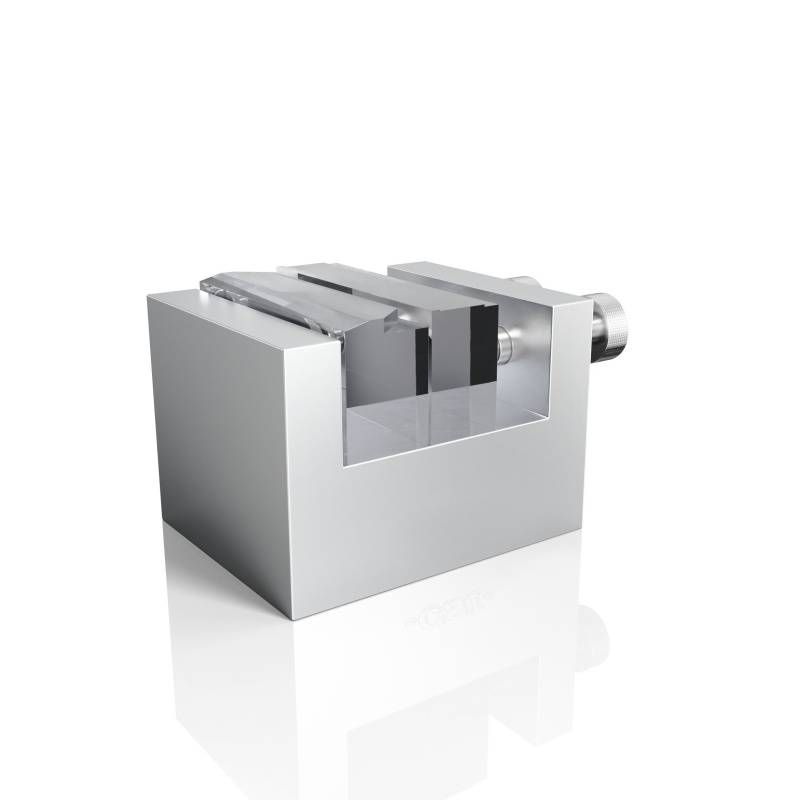

挠曲强度试样模具2

二、应用场景与测试流程

试样制备

调和与填充：按产品说明调和水门汀材料，迅速填入模具至满，避免气泡产生。

表面修整：用玻璃片刮平表面，确保两端齐平、中间无凹陷。

固化条件：

光固化类材料：在规定波长蓝光下照射指定时间（依据厂商说明）。

自固化类材料：置于（23 ± 1）℃、相对湿度≥50%环境中，至达到初凝状态。

脱模与养护：脱模后试样在（37 ± 2）℃水中浸泡，最长不超过24小时，随后立即进行测试。

三点弯曲试验

试验设备：万能试验机（如Instron 5969）。

试验参数：

跨距：20 mm

加载速率：（0.75 ± 0.25）mm/min

操作步骤：

将试样置于跨度为20 mm的夹具上。

以规定速率加载，直至试样断裂。

记录最大载荷（F），并计算挠曲强度（FS）和弯曲模量（FM）。

计算公式：

FS=

2×b×h

2

3×F×L

,FM=

4×b×h

3

×d

F×L

3

其中，为跨距，为试样宽度，为试样高度，为挠度曲线直线部分斜率。

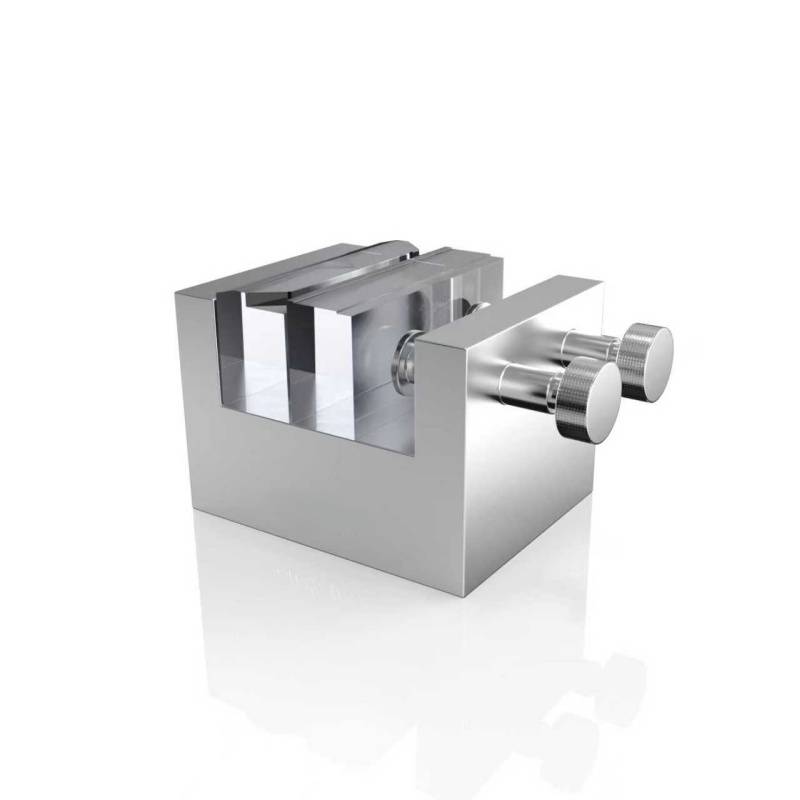

挠曲强度试样模具2

三、结果判定标准

依据 YY/T 0271.2-2016 标准要求：

粘固型水门汀：挠曲强度 ≥ 10 MPa。

测试数量：至少准备5个试样。

若4个或以上满足限值，则通过；

若仅2个或以下合格，则判定不通过；

若恰好3个合格，需追加5个试样复测，且第二组全部合格方可通过。
