随着我国交通基础设施建设的持续推进，高速公路及市政桥梁数量快速增长。与此同时，大量既有桥梁逐渐进入养护阶段，施工质量隐患和材料老化问题日益受到关注。混凝土作为桥梁结构的主要材料，其浇筑质量和预应力体系的完整性直接影响桥梁的安全性能和使用寿命。因此，发展高效可靠的质量检测技术，对于保障新建工程质量、指导既有桥梁养护维修具有重要意义。
无损检测技术因其不破坏结构本体、可重复操作等优势，已成为混凝土质量评价的重要手段。目前常用的检测方法各有侧重：地质雷达法主要用于钢筋探测，脉冲回波法适用于厚度测量，但在内部缺陷识别方面存在局限。声波检测技术通过分析弹性波在混凝土中的传播特性，能够有效揭示内部密实度和缺陷分布，近年来在桥梁工程中得到广泛应用。
本文介绍的桥梁CT检测技术（BCT）和波纹管检测技术，已形成成熟的工程应用体系，可分别用于混凝土整体质量评价和预应力管道压浆质量检测。
2 桥梁CT检测技术（BCT）
2.1 技术原理
BCT技术利用混凝土中传播的声波进行层析成像。完整密实的混凝土与存在裂隙、孔洞等缺陷的区域具有不同的波速特性，通过测量声波传播时间，可以反演得到混凝土内部的波速分布图像。波速分布与混凝土的密实度、强度密切相关，波速高的区域对应密实、强度高的混凝土，波速低的区域则可能存在缺陷。
该技术将检测区域划分为若干单元，通过多条声波的传播路径信息，建立方程组求解各单元的波速值，最终形成二维波速分布图，直观展示混凝土内部的质量状况。

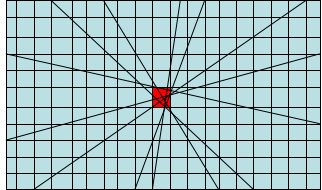

图1 BCT层析成像模型（红色区域为任一单元体）
2.2 现场实施方法

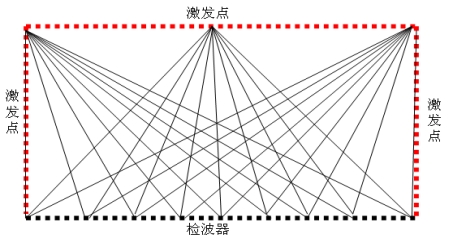

现场检测时，在混凝土梁板两侧分别布置激发点和接收点。激发点产生声波，穿透混凝土后被接收点记录。通过密集布置测点，形成交叉的声波传播路径，覆盖整个检测区域。
数据处理时，将检测区域网格化，每个网格赋予波速参数。采用适当的插值方法，获得连续的速度分布图像，从而识别混凝土内部的均匀区、缺陷区及其严重程度。
3 波纹管压浆质量检测技术
3.1 检测原理
预应力混凝土桥梁的耐久性很大程度上取决于预应力钢束的防腐保护效果，而管道压浆质量是关键因素。波纹管检测技术通过分析声波在管道中的传播特性，评价压浆密实度。
检测依据是不同介质的波速差异：钢绞线波速最高，波纹管次之，密实的压浆体波速较低。当压浆饱满时，平均波速处于较低水平；若存在脱空或漏浆，波速会明显升高。此外，声波遇到缺陷时会产生散射波，通过分析散射波的到达时间、能量强度和频率特征，可以确定缺陷的位置、大小和填充状态。

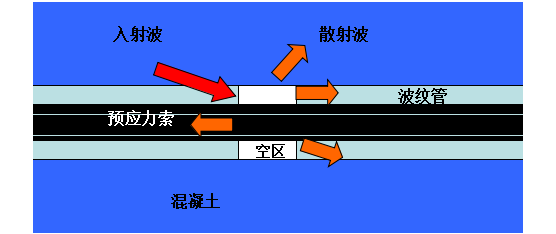

图3 预应力管道检测原理图
3.2 现场检测流程

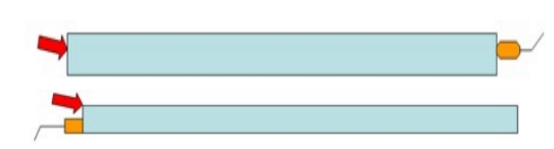

现场检测分为两个步骤：
第一步：平均波速测量 在管道一端激发声波，另一端接收，测量传播时间，结合管道长度计算平均波速，作为评价基准。
第二步：缺陷散射检测 在同一锚头进行激发和接收，记录缺陷产生的散射波。为提高可靠性，需在管道两端分别检测，综合两端的测量结果进行分析。

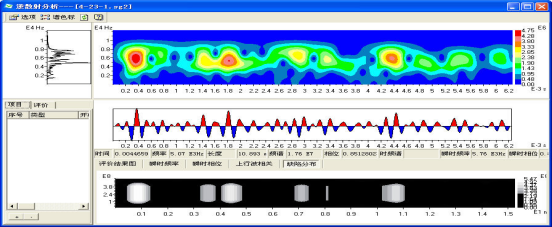

检测记录包含丰富的结构信息，采用时频分析技术进行处理，可以得到不同深度处散射波的能量分布和频率成分，从而判定缺陷的具体情况。
4 工程应用实例
4.1 BCT技术模型试验
为验证BCT技术的检测效果，制作了三组对比试验梁板，尺寸均为10m×1.5m×0.35m，分别模拟不同振捣工艺、不同强度等级及预设缺陷条件。

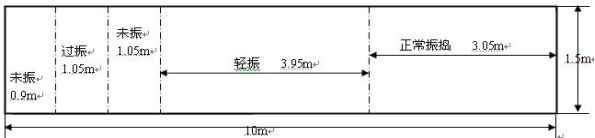

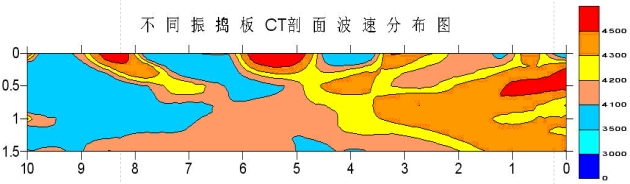

振捣工艺对比：左侧充分振捣，右侧欠振捣。检测结果显示右侧波速明显偏低，与设计方案一致，反映振捣不足导致的密实度下降。

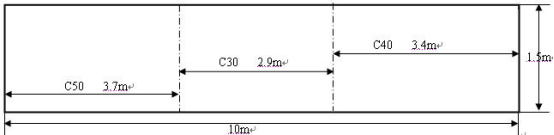

强度等级对比：左侧采用高强度混凝土，右侧采用低强度混凝土。波速图像呈现清晰的横向差异，高强度侧波速显著高于低强度侧。

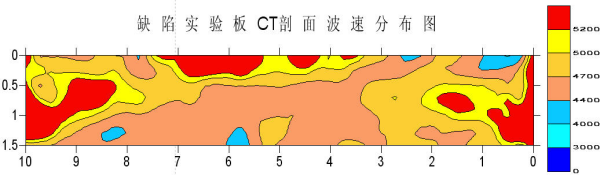

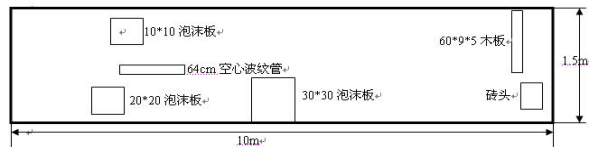

预设缺陷检测：在特定位置设置空洞等人工缺陷。检测结果准确圈定了缺陷位置和范围，定位精度达到分米级。

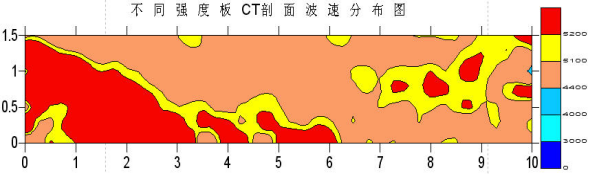

图9不同强度实验板CT剖面波速图
试验表明，BCT波速分布图能够直观反映混凝土浇筑均匀性、强度分布及内部缺陷情况。
4.2 波纹管检测技术现场应用
大广高速公路衡大段桥梁工程采用波纹管检测技术进行预应力管道压浆质量普查。某典型管道的检测结果显示：
0-2m段存在较强散射，主要是端头效应和局部空区引起；
3.3-3.8m、4.1-4.8m、6.9-7.3m及10.3-11m段出现明显散射异常，判定为压浆不密实区域；
缺陷累计长度2.3m，占管长比例约15%。
根据散射特征分析，部分区段脱空较严重，建议进行注浆补强处理。
5 结论
本文介绍的BCT技术和波纹管检测技术，在混凝土桥梁质量检测中展现出良好的应用效果：
BCT技术通过波速成像，能够准确反映混凝土浇筑均匀性和内部缺陷分布，定位精度满足工程需求；
波纹管检测技术通过透射-散射联合观测，能够有效识别预应力管道压浆缺陷的位置和程度
两种技术操作便捷，结果直观可靠，适用于新建桥梁施工质量控制和既有桥梁病害诊断。
此外，这些技术在水工结构领域也具有应用潜力，可用于大坝混凝土质量检测、堤防工程隐患探测等场景，具有较好的推广前景。
