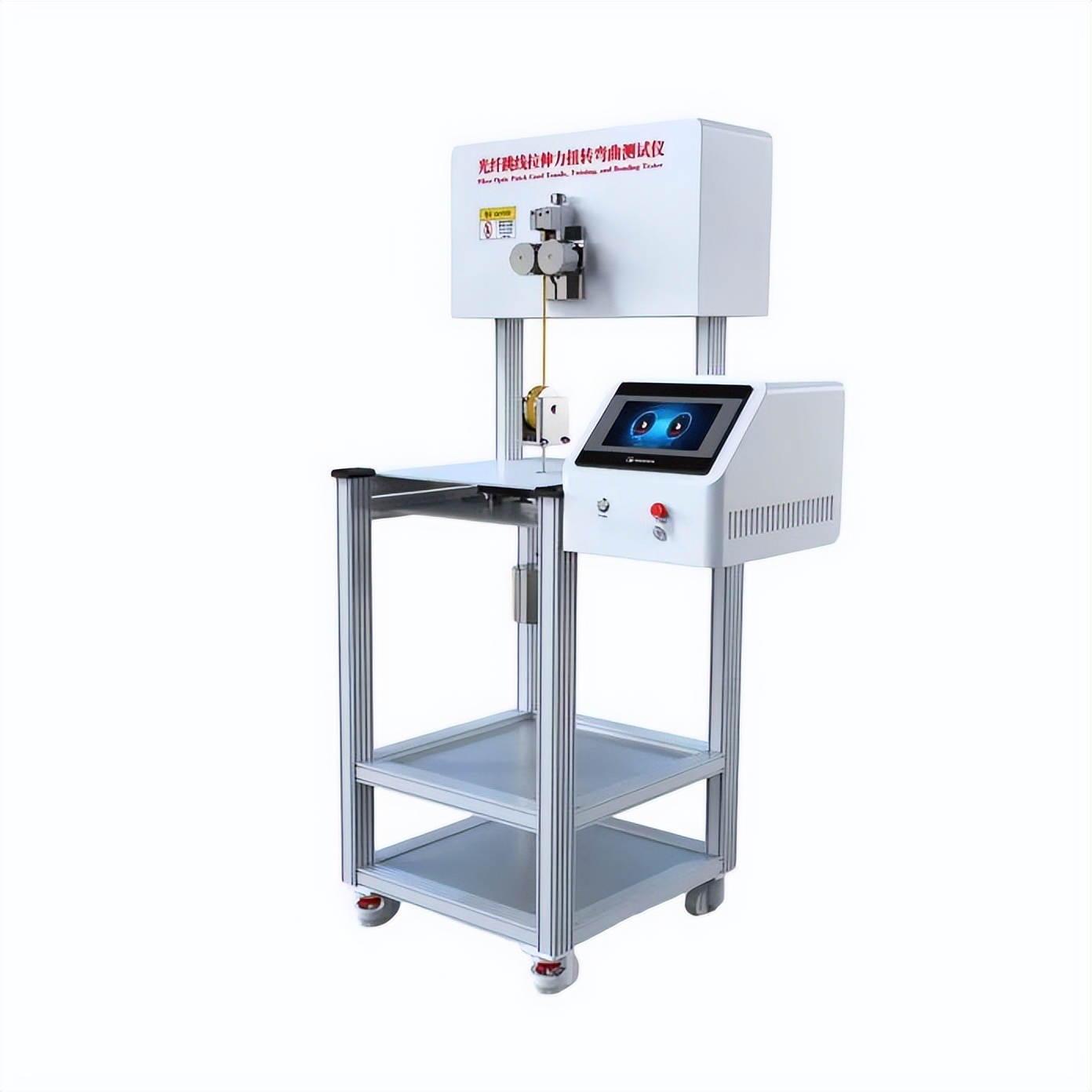

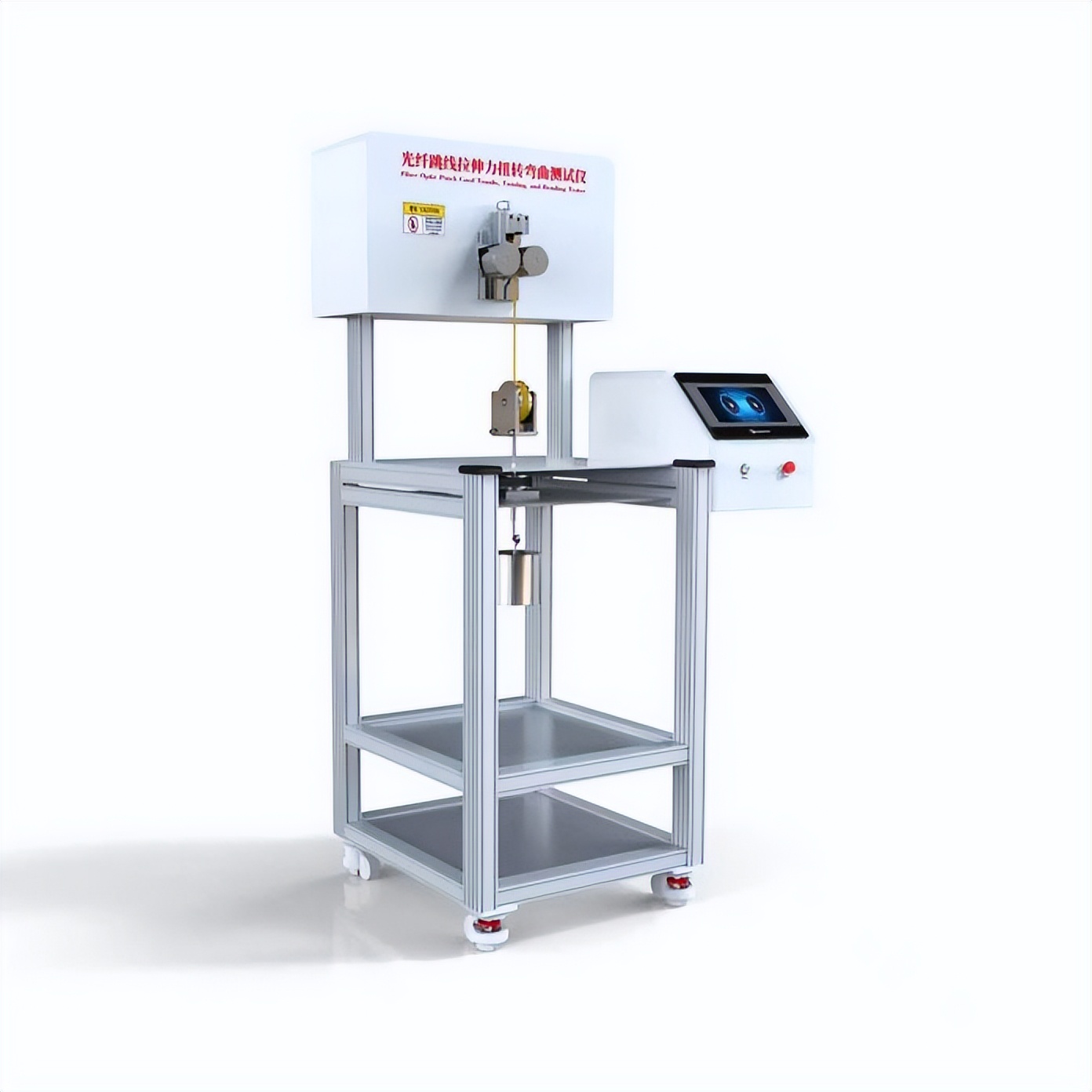

光纤跳线拉伸力扭转弯曲测试仪（普通款）是一种用于评估光纤跳线机械性能的专业设备，能够模拟光纤在实际应用中可能遇到的拉伸、扭转和弯曲等力学环境，以检测其性能稳定性和可靠性。以下是对该设备的详细介绍：

拉伸测试：通过施加不同级别的拉力，测量光纤跳线在拉伸过程中的变形和断裂情况，评估其抗拉强度和断裂力。

扭转测试：模拟光纤跳线在扭转过程中的应力变化，检测其扭转强度和抗扭性能。

弯曲测试：通过调整弯曲角度和半径，测试光纤跳线在不同弯曲条件下的传输损耗和机械强度，评估其在复杂布线环境中的适应性。

控制系统：采用工业级PLC或触摸屏控制，实现试验过程的自动控制、数据实时采集与动态曲线显示。

操作界面：彩色触摸屏，支持中英文切换，操作简便直观。

测试范围：

测试角度：-150°至+150°。

弯曲半径：2.5cm。

绞盘直径：7.5cm。

测试负荷：根据不同测试需求，可设置不同的负荷值，如0.9kg、4.5kg、6.8kg等。

试验次数：0至99999999次可调，满足长期疲劳寿命评估需求。

安全保护：具备电子限位保护、过载紧急停机、漏电保护等多重安全装置，确保测试过程的安全性。

高精度测量：采用高精度力传感器和光电编码器，确保测试结果的准确性和可靠性。

多功能集成：集拉伸、扭转、弯曲等多种测试功能于一体，满足光纤跳线在不同应用场景下的性能测试需求。

模块化设计：夹具设计模块化，适配不同接口类型（如FC、SC、LC等）和线径的光纤跳线，确保夹持稳固且不损伤连接器。

自动化控制：配备微机控制和全数字闭环控制系统，实现试验过程的自动控制、数据实时采集与动态曲线显示。

光通信行业：用于光缆出厂前的全项机械性能检测，如拉伸、压扁、反复弯曲等，确保产品质量符合国际标准和客户需求。

航空航天与国防科技：测试飞行器、导弹、卫星等装备中光纤传感系统的抗冲击与振动能力，支持高速撞击动态测量等尖端技术研究。

建筑与基础设施：评估用于桥梁、隧道、智能楼宇中的光纤传感器在长期负载与环境变化下的耐久性，支撑结构健康监测系统建设。

科研与教育机构：高校和实验室利用该设备开展新型光纤材料的力学行为研究，推动光通信技术迭代。

操作步骤：

将待测光纤跳线固定在测试仪的夹具上，确保测试过程中不会因松动而影响测试结果。

根据测试需求设置拉伸、扭转或弯曲等测试参数。

启动测试仪进行测试，并密切关注运行状态和测试结果。

测试完成后，关闭测试仪并取出光纤跳线样品，对测试结果进行分析和评估。

维护保养：

定期对测试仪进行清洁和检查，确保各部件的正常运行。

定期对力传感器和光电编码器进行校准，确保测试结果的准确性。

按照操作规程进行测试，避免因操作不当而对设备和光纤跳线造成损坏。
