一、完整安装施工工序

（一）筒壁定位、支架制作固定

1.激光放线标记每层灯具点位，圆形烟囱均分4个点位，方烟囱四角各1套。

2.固定两种方式：新建烟囱利用顶部预埋钢板，槽钢支架双面满焊，焊脚≥6mm，增设三角斜撑抗大风晃动；旧烟囱加装不锈钢化学锚栓、环形U型抱箍固定，筒壁垫橡胶垫，不破坏外壁防腐层。

3.支架整体打磨除锈，涂刷环氧富锌底漆两道、耐候面漆两道；支架向外悬挑，保证灯光无遮挡。

（二）电缆竖向敷设保护

1.电缆沿爬梯外侧竖向布置，穿不锈钢金属保护管，管卡间距1.5m；每层接线盒预留1m线缆检修余量。

2.管路两端、穿墙孔全部打硅酮密封胶，阻断雨水、酸雾渗入；分层独立回路，每层配置独立空气开关。

3.底层配电柜设置总空开、浪涌防雷器、同步控制器，所有灯具实现同步闪光。

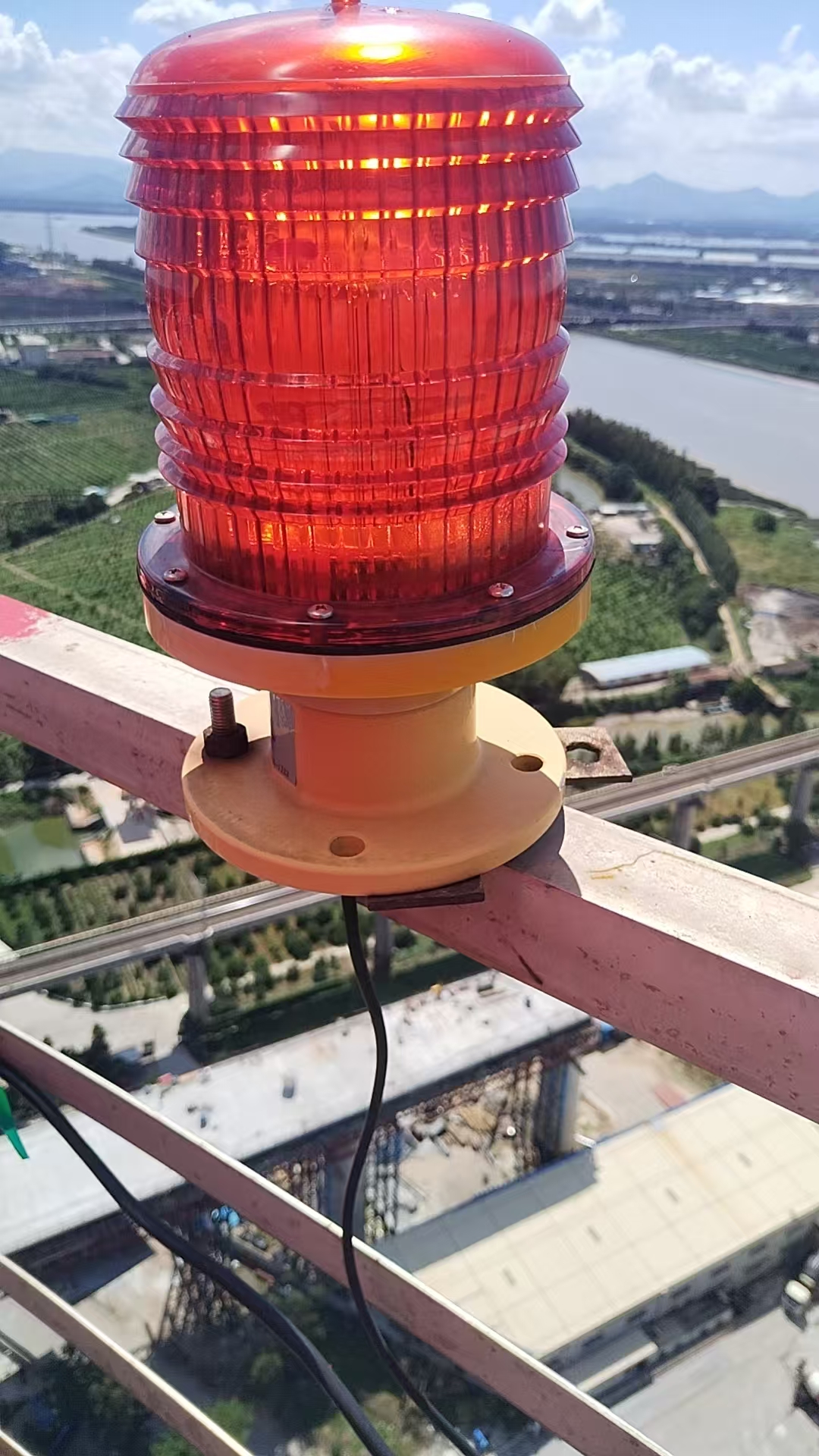

（三）灯具安装、防水密封

1.灯具底座与镀锌支架之间加装防水橡胶垫片，底座四周满打密封胶，杜绝水汽进入灯体烧毁光源。

2.不锈钢螺栓对角均匀紧固，加装弹簧防松垫片；调整灯具水平，360° 照射无遮挡。

3.电缆进线口填充密封胶，线芯压铜鼻子，涂抹导电膏接入防水接线盒，禁止线缆露天接头。

（四）防雷等电位跨接

1.灯具金属外壳、镀锌支架、金属穿线管全部用40×4扁钢与烟囱避雷引下线焊接连通；搭接长度≥扁钢宽度2倍，焊缝饱满。

2.每层灯具支架相互跨接，形成整体等电位体系；配电柜浪涌保护器可靠接地。

3.完工测试接地电阻：工业烟囱≤10Ω，电厂多雷区控制≤4Ω，电阻超标补打接地极、添加降阻剂。

（五）通电调试运行

1.合闸前用兆欧表测电缆绝缘，绝缘电阻≥0.5MΩ方可送电，排查短路、漏电故障。

2.光感功能测试：白天遮挡感光探头，灯具自动闪光；松开遮挡模拟黑夜，持续点亮闪光。

3.同步测试：同层、上下层灯具闪光频率完全同步，无快慢、不同步现象。

4.连续空载试运行24h，检查灯具无过热、频闪、跳闸、进水起雾等故障，记录调试数据。

二、日常正确使用规范

1.自动控制模式：依靠灯具自带光敏探头自动启闭：日出熄灭、黄昏自动点亮，无需人工启停；禁止长期遮挡感光元件。

2.手动应急模式：遇大雾、暴雨、低空云层，可在底层配电柜手动强制开启；检修、故障排查时切换手动模式。

3.供电保障要求：高度＞100m 电厂烟囱建议配置 UPS 备用电源，主电源断电后自动切换，保证不间断警示；禁止随意切断航标灯总电源。

4.环境使用禁忌：雷雨天气禁止登高检修灯具；冬季低温、夏季高温属于正常工况，灯具具备耐温适配；烟囱脱硫大量排雾时段，定期清理灯罩积灰。

5.空域报备要求：烟囱航标灯正式启用前，向当地民航、空管部门报备设施位置、高度、灯具参数，纳入空域障碍物台账。
