为什么三极管可以放大电流?

在电子领域,三极管是一种极为重要的半导体器件,它具备放大电流的神奇能力,在众多电子设备中发挥着关键作用。那么,三极管为何

在电子领域,三极管是一种极为重要的半导体器件,它具备放大电流的神奇能力,在众多电子设备中发挥着关键作用。那么,三极管为何能够放大电流呢?这得从它的基本结构和工作原理说起。

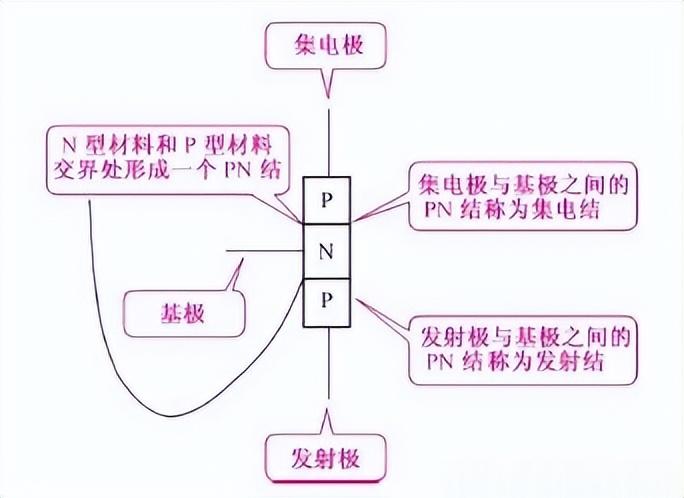

三极管主要有两种类型,即NPN型和PNP型,无论哪种类型,都包含三个区域:发射区、基区和集电区,分别对应着三个电极:发射极(E)、基极(B)和集电极(C)。发射区杂质浓度高,能大量发射载流子;基区很薄且杂质浓度低;集电区面积大,便于收集载流子。这独特的结构是三极管实现电流放大的基础。

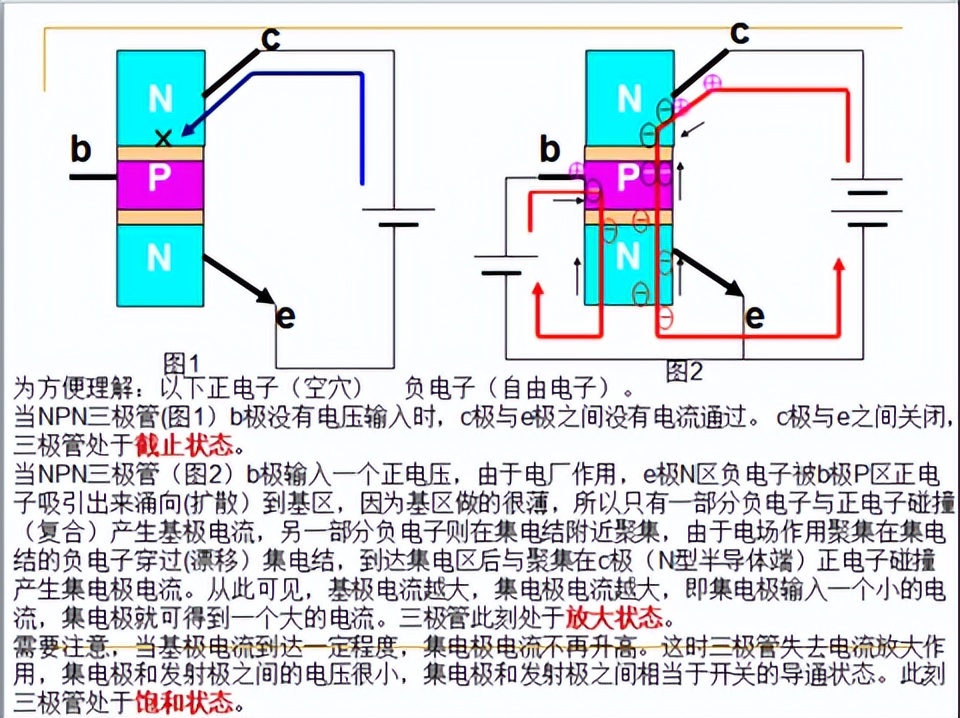

三极管的电流放大作用基于其内部载流子的运动规律。以NPN型三极管为例,当给三极管加上合适的偏置电压,即发射结正向偏置、集电结反向偏置时,发射区的多数载流子(电子)会在正向电压的作用下大量注入基区。由于基区很薄,且多数载流子浓度很低,注入基区的电子只有很少一部分与基区的空穴复合,形成基极电流(Ib),而绝大部分电子会继续扩散到集电结边缘。在集电结反向电压的作用下,这些电子被迅速拉到集电区,形成集电极电流(Ic)。

根据基尔霍夫电流定律,三极管的发射极电流(Ie)等于基极电流与集电极电流之和,即Ie = Ib + Ic。而且,集电极电流与基极电流之间存在一个固定的比例关系,这个比例系数用β表示,即Ic = β * Ib。β通常是一个大于几十甚至上百的数值,这就意味着基极电流的微小变化,会引起集电极电流的较大变化,从而实现了电流的放大作用。例如,当基极电流有一个小的增量ΔIb时,集电极电流会有一个β倍于ΔIb的增量ΔIc,这就是三极管放大电流的本质。

三极管的电流放大作用在实际应用中具有重要意义。在音频放大电路中,微弱的音频信号通过三极管的放大作用,可以变成足够强的信号来驱动扬声器发声,让我们能够听到清晰响亮的声音。在射频电路中,三极管也能对射频信号进行放大,提高信号的强度和传输距离。此外,三极管还广泛应用于各种电子设备的功率放大、信号处理等方面。

不过,三极管的放大作用并非在任何情况下都能实现,它需要满足一定的条件。三极管必须工作在合适的偏置状态下,也就是前面提到的发射结正向偏置、集电结反向偏置。输入信号的幅度不能过大,否则会导致三极管进入饱和或截止状态,从而失去放大作用。同时,三极管的参数也会受到温度等环境因素的影响,在设计电路时需要考虑这些因素,以保证电路的稳定性和可靠性。

随着电子技术的不断发展,三极管的性能也在不断提高,新的材料和工艺不断涌现。如今,除了传统的硅三极管,还有采用化合物半导体材料制作的三极管,它们具有更高的频率特性和功率性能。未来,三极管在电子领域将继续发挥重要作用,并且可能会在一些新兴领域,如人工智能、物联网等,展现出更多的应用潜力。

总之,三极管能够放大电流是由其特殊的结构和内部载流子的运动规律决定的。这种放大作用为电子技术的发展奠定了坚实的基础,使得各种电子设备能够实现复杂的功能。随着科技的不断进步,我们有理由相信,三极管将会在更多的领域得到应用和发展。
