​继电器测试实用指南

继电器测试是电气与电子维修的核心技能，核心目的是验证其在规定条件下的可靠吸合、释放及触点状态。以下为从基础到专业的测试方法，可按需选用。

一、测试前准备

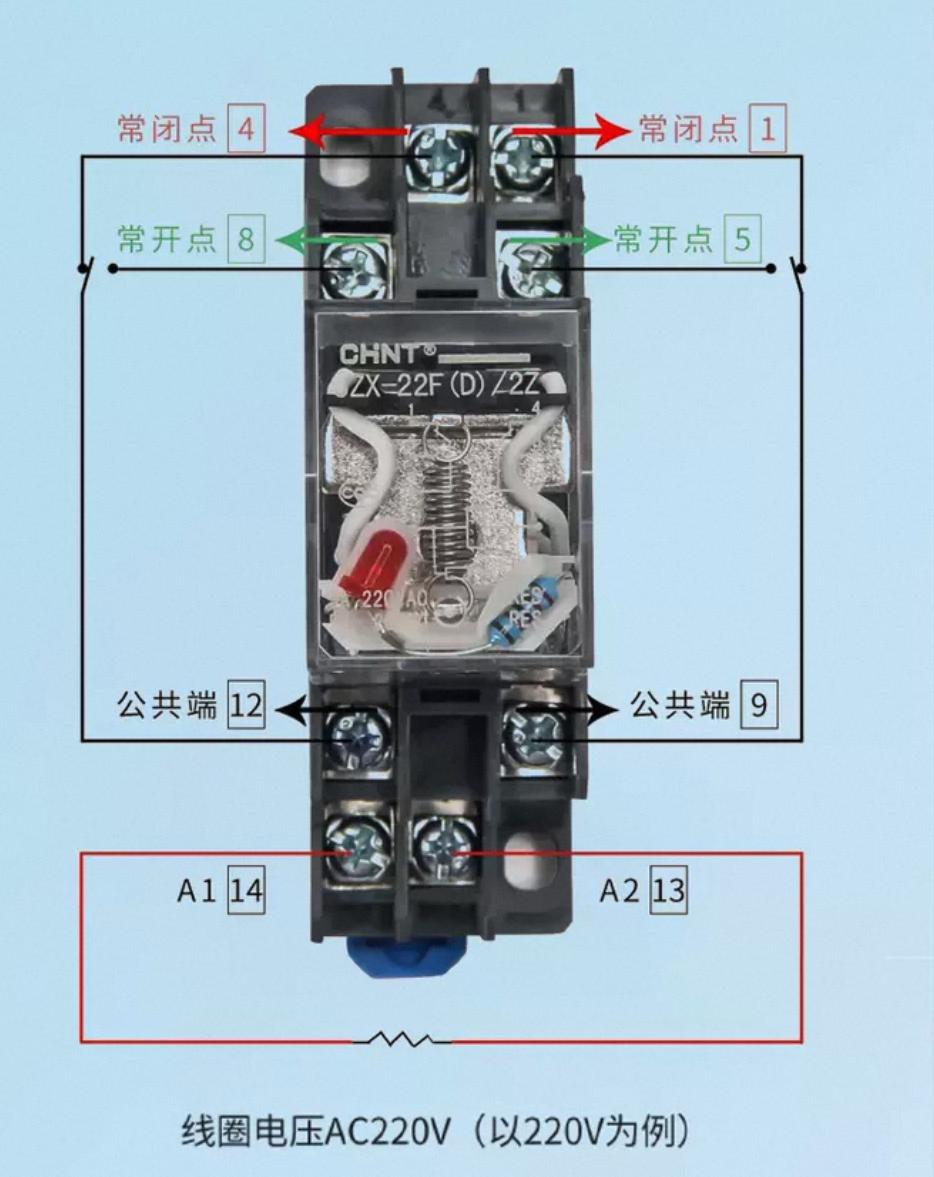

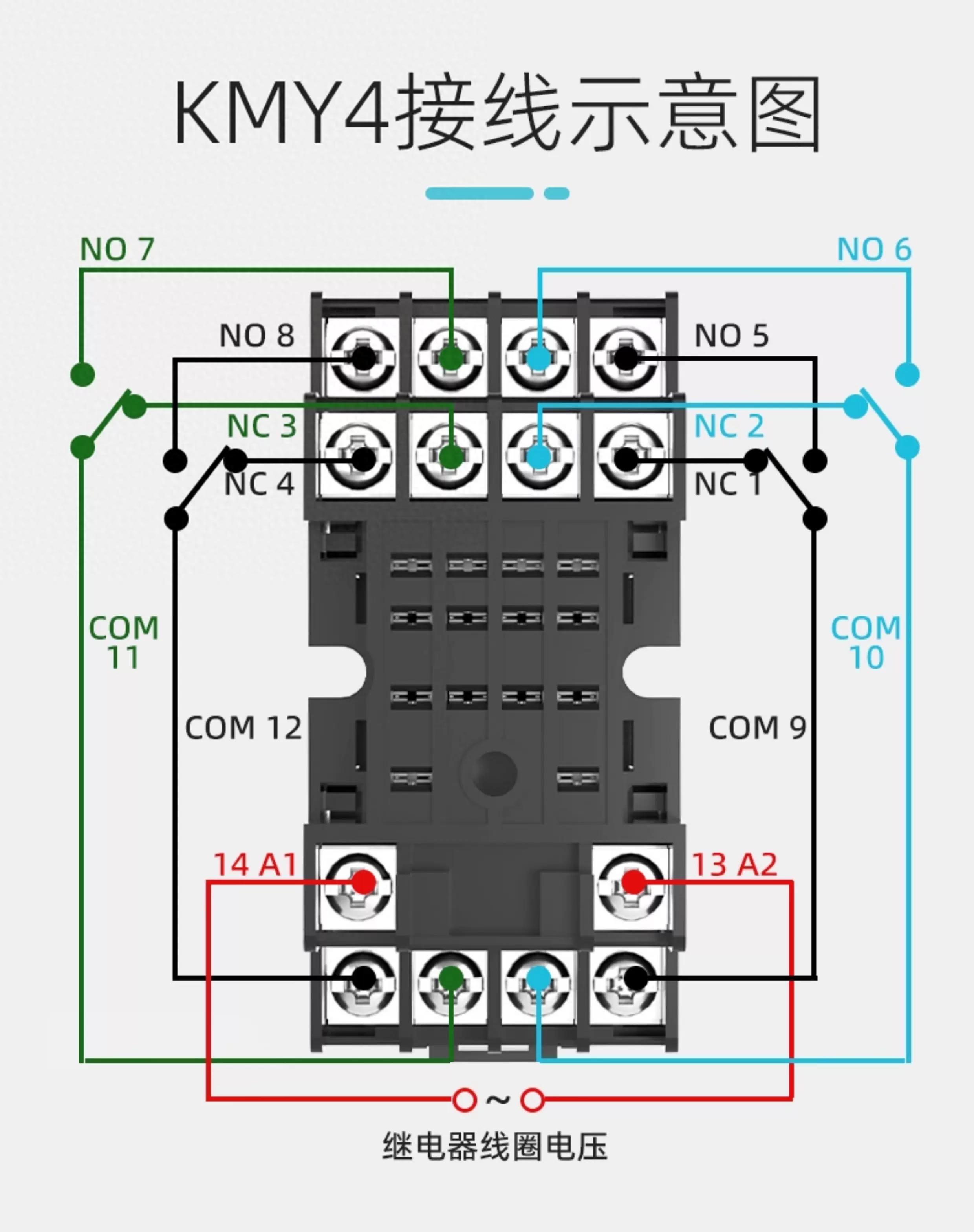

1. 识别引脚：参考数据手册或继电器标识，区分线圈（A1、A2）与触点（公共端COM、常开端NO、常闭端NC）。

2. 工具准备：数字万用表、匹配线圈电压的直流电源、导线。

3. 安全前提：全程断电接线与测量。

二、核心测试方法

1. 静态电阻测量（万用表）：断电初判。线圈测电阻，几十至几千欧为正常，无穷大（开路）或接近零（短路）均损坏；触点用通断档，未通电时COM-NC通（蜂鸣）、COM-NO断（OL），反之则触点氧化或粘连。

2. 动态功能测试（通电）：最可靠的全面检测。按线圈额定电压（5V/12V/24V）接电源，触点接万用表或指示灯。通电应闻声“咔嗒”，COM-NO通、灯亮；断电再闻声，触点复位。

3. 吸合/释放电压测试（进阶）：测动作参数。调电源从零升压，记录吸合时的电压/电流；额定电压吸合后降压，记录释放电压，需符合手册范围。

4. 绝缘电阻测试（专业）：高压安全检测。用兆欧表（500V DC）测线圈与触点间电阻，需＞100MΩ，否则绝缘损坏。

三、总结与提示

静态+动态测试足以应对日常判断。大功率或交流继电器测试需警惕短路，触点回路务必安全。
