导语

在现代激光加工、超分辨显微成像以及光镊技术中，如何将常见的准直高斯光束，完美转化为无衍射的贝塞尔光束（Bessel
beams）或环形光束？

这往往是许多光学工程师在搭建光路时面临的挑战。今天，我们将为您详细介绍实现这一光束整形“魔法”的核心元件——圆锥透镜（Axicons）。无论您是进行前沿科研，还是开发工业级激光设备，这篇硬核选型指南都将为您提供极具价值的参考！

01.什么是圆锥透镜（Axicons）？它能做什么？

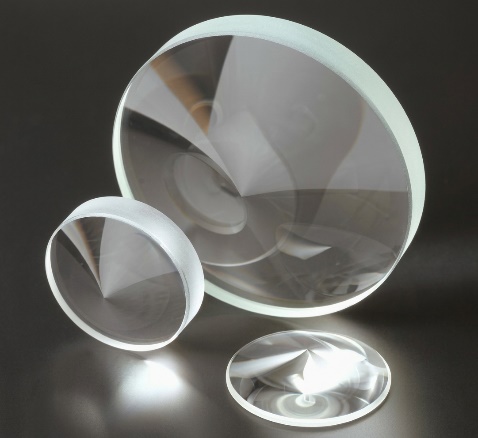

圆锥透镜（Axicons），又被称为锥形棱镜。韵翔光电提供的标准平凸圆锥透镜，具有一个独特的几何结构：一面为锥形（Conical）表面，另一面为平面（Plano）。

这种特殊的设计赋予了它强大的光束整形能力：

• 生成贝塞尔光束：在近场中，它可以将准直的高斯光束转化为近似无衍射的贝塞尔光束，这种光束在传播过程中能保持极小的光斑尺寸而不发散。

• 生成环形光斑：将光束转化为完美的环形分布。

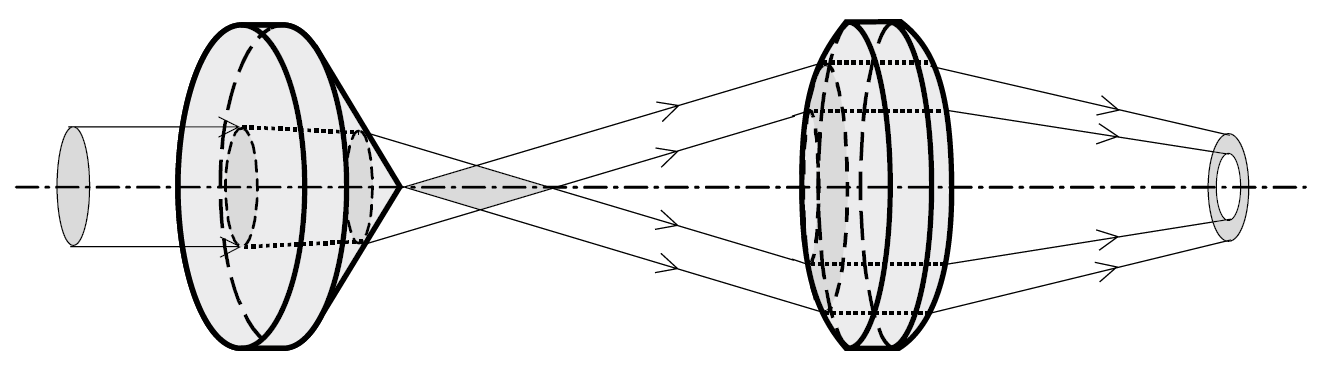

轴棱锥与球面透镜组合可产生环形聚焦光斑。

• 组合应用：如果将圆锥透镜与球面透镜组合使用，还可以将平行激光束转换为厚壁的空心“光管”（hollow
"pipe" of light），或产生环形焦点。

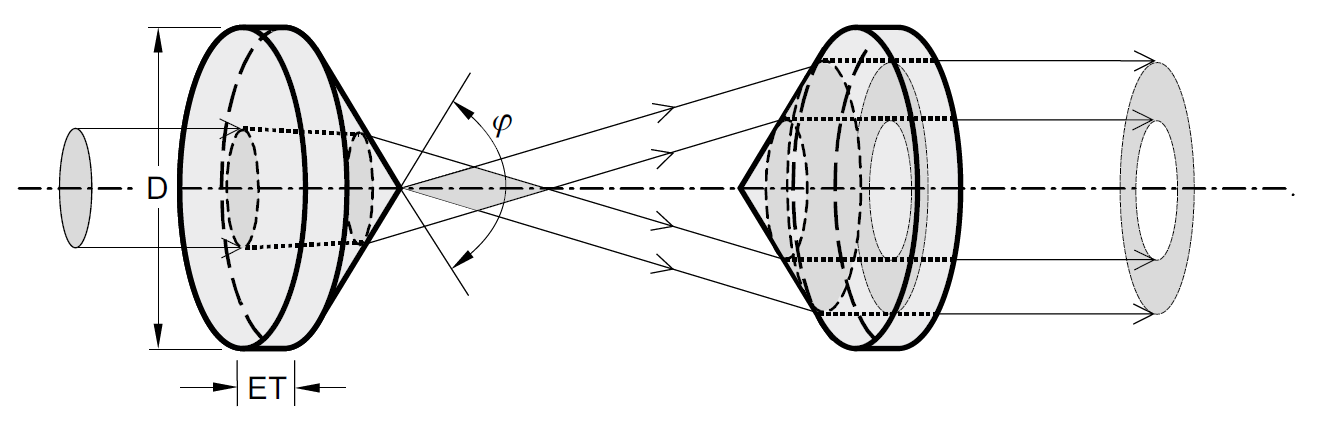

双轴棱锥组合则可形成壁厚较大的中空光管。

02.BK7
vs UVFS：如何选择合适的基底材料？

为了满足不同波段和功率的应用需求，我们提供了两种主流的光学材料供您选择：

1.
BK7（N-BK7）——
高性价比的常规之选

• 适用场景：可见光到近红外波段的常规应用。

• 优势：价格亲民，性能稳定，是实验室常规光路搭建的理想选择。

2.
UVFS（紫外熔融石英）——
高功率与紫外波段的利器

• 适用场景：高功率激光器、飞秒激光器以及紫外波段应用。

• 优势：具有极低的热膨胀系数和优异的紫外透过率，能够有效抵抗高功率激光带来的热透镜效应，确保光路极致稳定。

03.严苛工艺，铸就卓越光学品质

圆锥透镜系列具备以下出色的规格参数：

• 丰富的锥角选择：提供从90°到179°的多种顶角（Apex
Angle）规格，满足不同发散角和光环尺寸的设计需求。

• 标准尺寸：提供Ø
25.4 mm (1英寸)和Ø
30 mm两种标准外径，通光孔径高达
90%。

• 高表面质量：表面光洁度达到60-40
scratch & dig(MIL-PRF-13830B 标准)。

• 精准的锥顶控制：锥顶倒圆（Apex
rounding）直径严格控制在<3
mm以内，确保光束中心的整形质量。

• 面型精度：平面侧（S2）表面不规则度达
λ
@ 633 nm，锥面侧（S1）控制在
±2.5
micron。

04.灵活的定制化镀膜服务

除了未镀膜（Uncoated）的标准件，我们也提供强大的定制镀膜服务，以最大限度地减少反射损耗：

• AR增透膜：可针对
350-1600
nm 范围内的任意指定波长，提供单面反射率R
< 0.2%的增透膜。

• BBAR宽带增透膜：提供单面反射率R
< 1%的宽带增透膜，覆盖以下热门波段：

◦ 紫外
(UV)：250-400
nm

◦ 可见光
(VIS)：400-700
nm

◦ 近红外
(NIR)：700-1000
nm

◦ 红外
(IR)：1000-1700
nm

注：如果您需要其他特殊光学材料或特定镀膜，完全支持按需定制！

结语

无论您是在探索微观世界的光学捕获，还是在工业界追求极致的激光切割工艺，一枚高品质的圆锥透镜都是不可或缺的基石。韵翔光电凭借丰富的产品线和严苛的质量控制，致力于为您提供最可靠的光学解决方案。
