工程现场经常出现这样的情况：两台设备需要互联，一端是RS485的DB9接口，另一端设备却只有RJ45；或者信号源是VGA，显示器只有HDMI输入。这类接口不匹配的问题在系统集成、老旧设备改造、跨品牌设备互联时大量出现。解决方案看似简单——做一根转换线缆就好，但真正动手设计时会发现，不同类型的转换有着本质的难度差异，处理方式也完全不同。

一、转换线缆的两种本质类型

所有转换线缆在技术层面可以分为两类，这个分类决定了设计复杂度和实现路径。

第一类：纯物理重映射。信号本身不做任何处理，只是将一端的针脚按照特定规则连接到另一端的对应针脚。这类转换线缆本质上是一根按特定接线图制作的线缆，没有主动电路，不需要供电，成本低，可靠性高。RS485转RJ45属于这一类——RS485的A、B差分信号和地，按照目标设备规定的RJ45针脚定义接入即可，线缆本身不改变信号形态。

第二类：信号转换。两端的信号在电气特性、编码方式或协议上存在根本差异，线缆本身无法完成转换，必须在线缆中间或端头集成有源电路（芯片）。VGA转HDMI属于这一类——VGA是模拟信号，HDMI是数字信号，两者之间必须经过ADC采样和HDMI编码芯片的处理，没有任何纯铜线缆的接线方式能完成这个转换。把这两类混淆是特殊线缆设计中最常见的误解。

二、RS485转RJ45：接线定义是关键

RS485转RJ45是工业现场最常见的定制转换线缆需求之一。部分工业设备（如串口服务器、工业路由器、某些PLC）将RS485信号复用在RJ45接口上，通过特定的针脚映射实现RS485通信，外观是RJ45但内部走的是RS485差分信号。

这类转换线缆的设计要点集中在接线定义的准确性上。RJ45有8个针脚，RS485至少需要A线、B线和GND三个信号，具体哪三个针脚对应哪个信号，完全由目标设备厂商定义，没有统一标准。常见的做法有：针脚1和2走A/B差分对，针脚5接GND；或者针脚4和5走A/B，针脚7或8接GND。不查设备手册直接按经验接线，大概率接错。

实际操作流程：首先索取两端设备的接口针脚定义文档，列出每个针脚的信号名称；然后对照两端的定义制作接线图，确认A线接A线、B线接B线（注意部分设备标注方向相反，需要交叉）；最后确认是否需要接GND，RS485差分传输理论上不需要地参考，但共模电压差较大的场合加GND线可以提升稳定性。

屏蔽处理同样需要设计：如果线缆走线路径有电磁干扰，应选用屏蔽双绞线，屏蔽层在驱动端（主机侧）单端接地，RJ45连接器使用屏蔽型号，屏蔽层与金属外壳可靠连接。

三、DB9串口的常见转换组合

DB9是RS232和RS485最常见的物理接口，工程中经常遇到以下几种转换需求：

DB9公转DB9母（直连或交叉）：最简单的转换，纯物理重映射。直连线用于DTE-DCE连接，交叉线（Null Modem）用于DTE-DTE直连。自定义针脚的工业设备需要按手册接线，不能套用标准接线图。

DB9转DB25：早期串口设备使用DB25，现代设备使用DB9，两者信号定义有对应关系，按标准映射表接线即可，同样是纯物理转换。

DB9转端子排：工业控制设备常见的连接方式，将DB9的指定针脚引出到接线端子，方便现场接线。设计时需要标注每个端子对应的信号名称，避免施工接错。

DB9转M12：在需要工业防护等级的场合，将标准DB9接口转换为IP67防护的M12圆形连接器，线缆两端接口形态不同，信号直通，属于纯物理转换。

四、VGA转HDMI：必须有芯片的转换

VGA转HDMI之所以不能做成纯铜线缆，原因在于信号体制的根本差异：VGA输出的是三路模拟电压（RGB），HDMI要求的是TMDS编码的数字差分信号。从模拟到数字的转换需要ADC和编码芯片，这无法通过任何接线方式绕过。

市面上"VGA转HDMI线"实际上是在线缆内部或一端集成了转换芯片，从外观看像一根线缆，内部其实是一个主动转换模块。这类产品通常需要从USB口或其他方式取电，为芯片供电。

设计要点有几个：芯片的分辨率支持范围需要覆盖源设备的输出分辨率，1080p和4K对芯片的要求不同；VGA信号的模拟特性决定了转换后的数字信号质量受输入信号质量的限制，VGA源信号本身有噪点，转换后的HDMI信号同样无法消除这些噪点；转换通常不支持HDCP，受数字版权保护的内容可能无法通过VGA转HDMI链路正常显示。

反向的HDMI转VGA同理，需要DAC芯片完成数字到模拟的转换，同样属于主动转换，需要供电，不是纯铜线缆。

五、其他常见转换组合的设计要点

RS232转RS485：涉及单端信号与差分信号之间的转换，以及电平转换（RS232为±3V至±15V，RS485为差分±1.5V以上），需要RS232/RS485转换芯片，属于主动转换，线缆本身需要集成电路模块。

USB转串口（RS232/RS485）：USB是高速串行总线，与RS232/RS485在协议和电气特性上完全不同，必须使用USB转串口芯片（如CH340、FTDI等），属于主动转换。这类产品通常做成模块形态，线缆只是连接模块与设备的介质。

HDMI转DisplayPort：两者都是数字接口但协议不同，同样需要转换芯片，纯铜线缆无法实现。

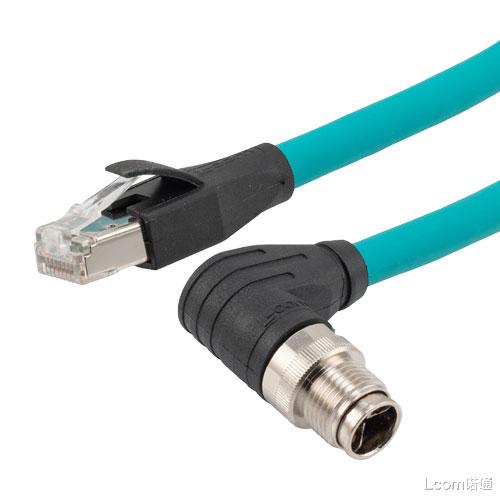

以太网直通不同连接器形态：如RJ45转M12，信号完全透传，只是连接器形态不同，属于纯物理转换，按线序对应接线即可。

六、定制转换线缆的验收要点

无论哪类转换线缆，完工后的验收都需要在实际设备上进行功能测试，而非仅凭外观或通断测试。

纯物理转换线缆的验收：用万用表按接线图逐一测量每个针脚的通断情况，确认无短路、无错接、无断路；再接入实际设备进行通信测试，确认数据收发正常。屏蔽线缆还需要确认屏蔽层与预期接地点导通，且与信号针脚之间无短路。

主动转换线缆（含芯片）的验收：供电方式是否正确，模块是否正常上电；输出信号是否符合目标设备的接口规范；在实际工况下进行功能测试，包括分辨率切换（视频类）、长时间通信稳定性（串口类）。主动转换模块对温度敏感，验收时应在接近实际工作温度的条件下测试，排除温漂引起的边界问题。

七、快问快答

Q：设备A是RS485的DB9接口，设备B的RS485接口在RJ45上，买一根DB9转RJ45的线接上去能用吗？

A：不一定能直接用，关键是两端的针脚定义是否对应。DB9到RJ45的RS485转换是纯物理接线，没有标准规范，必须查清楚设备B的RJ45针脚定义，确认A、B线和GND分别在哪个针脚，按对应关系定制线缆。买市面上现成的DB9转RJ45线大概率接线图不匹配，直接接上可能通信失败甚至损坏设备。

Q：买了一根VGA转HDMI的线缆，接上去显示器没有信号，是线缆坏了吗？

A：先检查供电。VGA转HDMI线缆内置转换芯片，通常需要通过USB接口取电，没有供电芯片不工作，显示器没有信号是正常的。找到线缆上的USB供电线插入电源后再测试。供电正常仍无信号，检查源设备的VGA分辨率输出设置是否在线缆支持范围内，部分转换产品对非标准分辨率支持有限。

Q：需要将RS232转换为RS485，有没有不用芯片的纯铜接线方案？

A：没有。RS232单端信号转RS485差分信号涉及电平转换和信号形态变化，任何纯铜接线方案都无法完成这个转换，必须使用RS232/RS485转换芯片。市面上有成熟的RS232转RS485模块，内置转换电路，两端分别连接RS232和RS485设备，是最直接的解决方案，不需要自行设计电路。

Q：定制好的RS485转RJ45线缆接上去通信失败，怎么快速判断是线缆问题还是配置问题？

A：用万用表按接线图逐一测量线缆两端针脚的通断，确认接线正确无误；再用串口调试工具直连RS485设备（绕过转换线缆），确认设备本身通信正常；最后检查RJ45一端设备对RS485的配置参数（波特率、数据位、停止位）是否与RS485设备一致。三步排查下来，基本可以定位问题出在线缆、设备还是配置上。
