‌文章由山东赛锐特检测仪器有限公司提供技术指导

一、设备整体用途

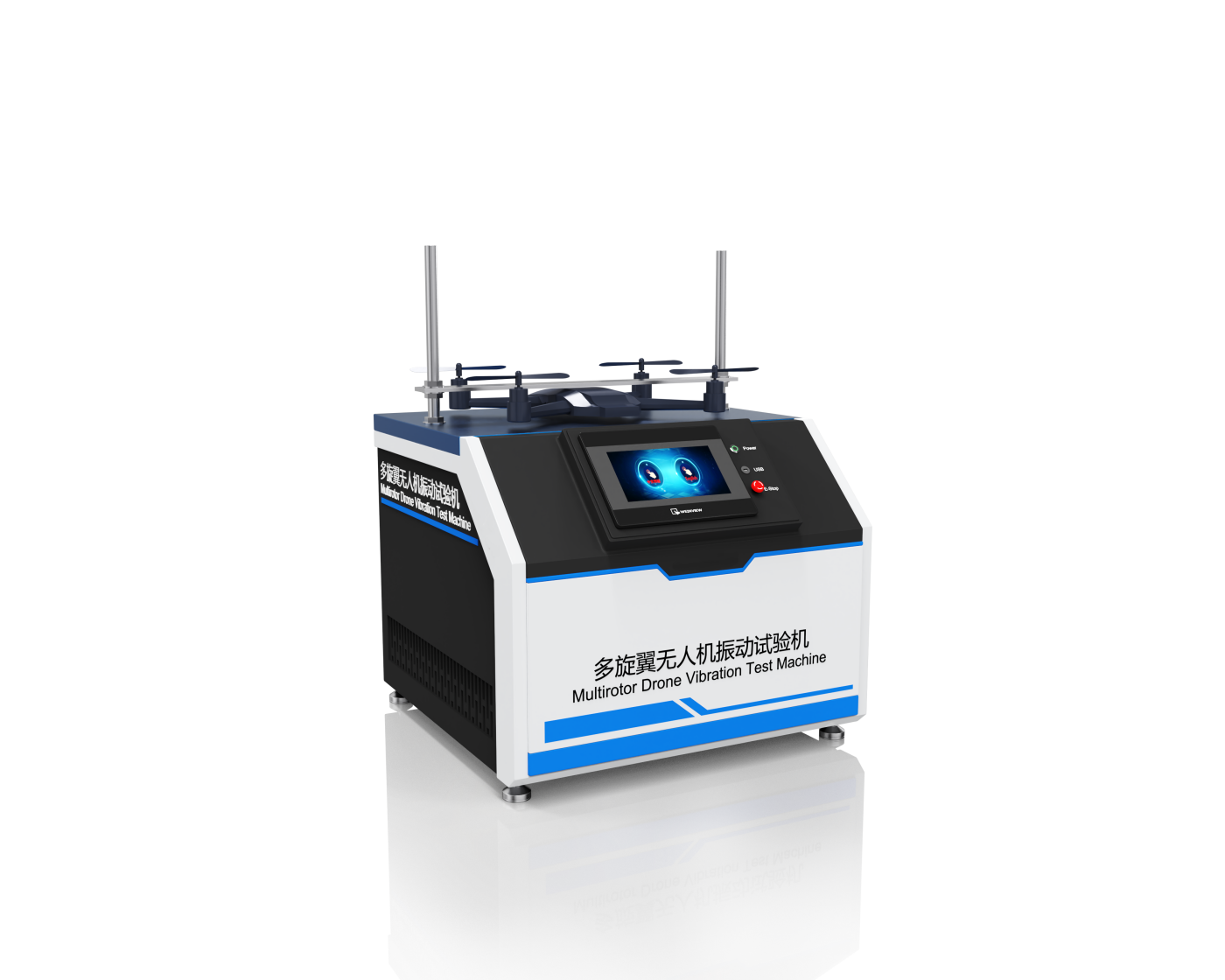

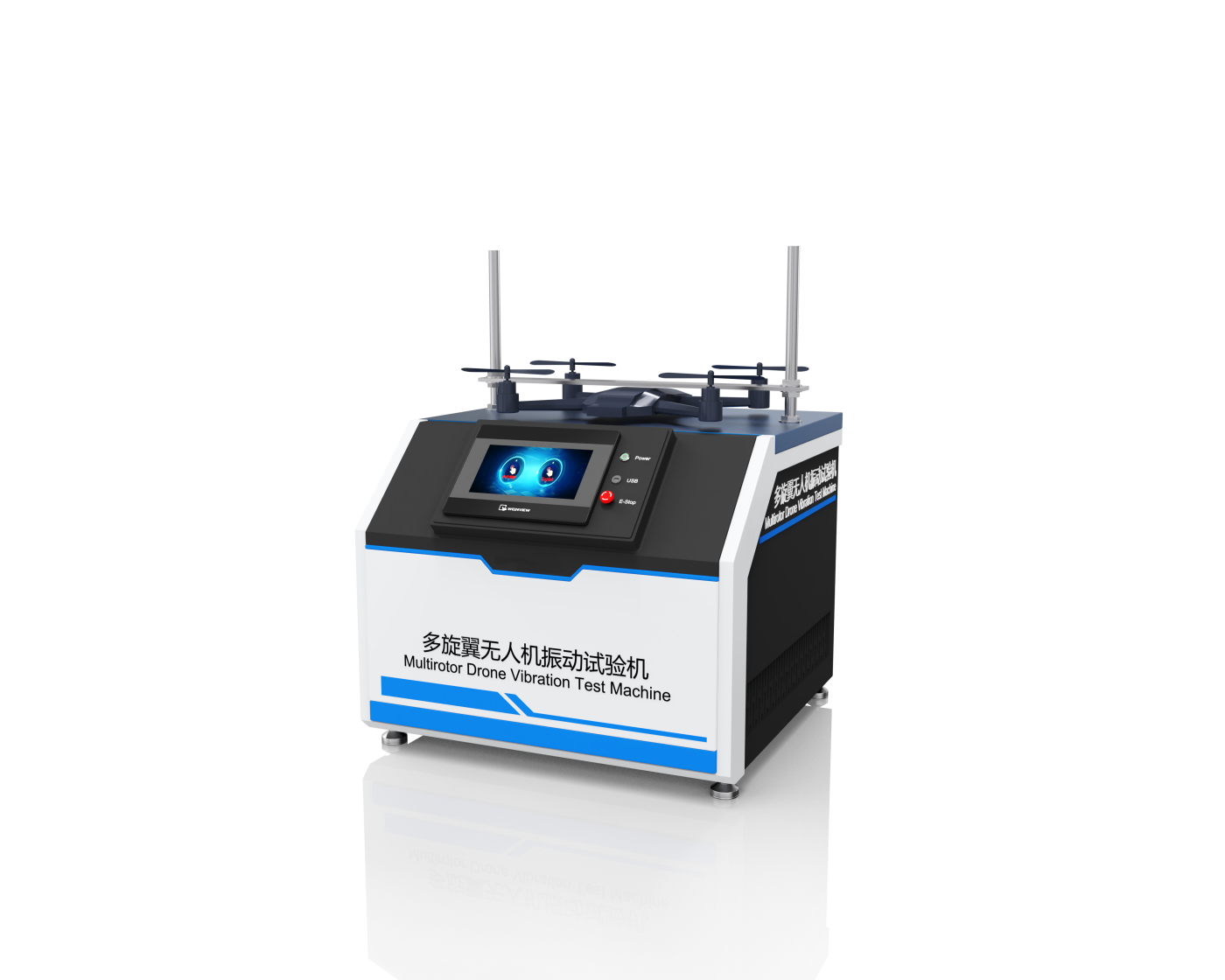

多旋翼无人机振动试验机是专门针对多旋翼无人机整机及核心部件研发的环境可靠性测试设备，核心用于模拟无人机在运输、起飞、飞行、降落全生命周期内遇到的各类振动工况。

二、满足标准

GB/T 38058-2019《民用多旋翼无人机系统试验方法》。

三、技术参数

‌参数项‌

规格‌

控制系统

PLC系统

操作界面

彩色7寸嵌入式触摸屏

频率范围

10Hz～150Hz

交越频率

60Hz

10Hz～60Hz：恒定位移振幅0.075mm

0Hz～150Hz：恒定加速度1g（9.8m/s²）

扫描方式

对数扫频，每轴向完整扫描10个循环

单轴向试验时长

15min

试验轴向

X/Y/Z 三正交轴向依次独立测试，整机测试时样品通电工作状态试验

额定推力

10kN

最大负载

180kg

最大位移

51mm（峰峰值）

最大空载加速度

100g

台面尺寸

800×800mm

振动方向

垂Z轴基础配置；配套水平滑台实现X/Y轴向三向独立试验

动圈行程

±25.5mm

冷却方式

强制风冷

电源

AC220V±10% 50Hz

四、应用领域

生产企业：研发实验室可靠性验证；成品出厂抽检。

检测认证机构：用于产品认证，提供权威合规报告。

高校：无人机安全课题研究；教学实训平台。

科研院所：用于产品升级；研发可靠性验证。

五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
