1. 基本工作机制

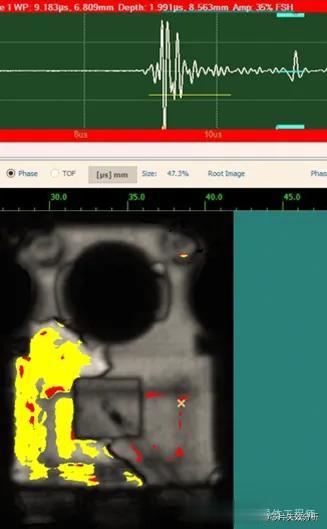

SAT 基于超声波脉冲回波原理，通过压电换能器发射高频超声波（频率范围 1-400MHz，高端设备可达 500MHz 以上），以纯水等液体作为耦合介质，确保声波高效传递至被测样品。当超声波在样品内部传播时，遇到不同材质的界面（如芯片与封装材料、焊接层与基板）或缺陷（如空洞、裂纹），会因声阻抗差异产生反射、折射现象，反射信号的能量和相位变化被传感器捕获后，经数据处理转化为灰度图像，从而实现样品内部结构的可视化呈现。
2. 关键技术特点
无损检测
：检测过程不破坏样品的电气性能和结构完整性，可对高价值半导体器件进行多次检测和长期监测，尤其适用于成品芯片和晶圆的质量评估。
高分辨率与深层探测
：采用高频超声波（最高可达 400MHz）实现亚微米级分辨率（部分高端型号 < 1μm），能精准定位内部缺陷；对分层、裂纹等界面缺陷的敏感度远超 X 射线检测，可发现其他技术难以察觉的深层隐患。
多模式扫描能力
：支持反射模式、透射模式两种基本接收模式，以及 C 扫（二维平面扫描）、B 扫（垂直截面扫描）、Z 扫、分焦距扫描等多种扫描方式，通过三维重建技术可直观展示缺陷的空间分布。
多参数分析
：除成像外，还能分析超声波信号的幅度、相位、频率等参数，获取材料特性和缺陷性质的全面信息，为工艺优化提供数据支撑。
二、核心应用领域：从科研到量产的全场景覆盖
SAT 的应用已贯穿半导体产业全链条，并延伸至多个高科技领域，成为质量控制与失效分析的关键手段。
1. 半导体制造与封装检测
晶圆级检测
：检测晶圆内部晶体缺陷、杂质，以及凸点下金属化（UBM）层完整性、硅通孔（TSV）填充质量，为后续芯片制造提供合格基材。
封装工艺质控
：识别芯片贴装缺陷、焊接空洞、封装分层等问题，例如在集成电路封装中，可精准检测金线焊接处空洞、塑封料与芯片表面分层等工艺瑕疵。
先进封装专项检测
：针对 2.5D/3D 堆叠封装、系统级封装（SiP）、扇出型晶圆级封装（Fan-Out WLP），检测微凸点连接质量、芯片堆叠界面分层、再布线层（RDL）缺陷等关键问题。
2. 科研与可靠性分析
高校及研究所可利用 SAT 开展半导体材料微观结构研究、封装工艺优化试验，以及极端环境下（高温、高湿、机械应力）器件可靠性评估。
第三方实验室借助 SAT 为中小半导体企业提供失效分析服务，在不开封情况下定位缺陷位置，支持破坏性物理分析（DPA）的精准实施。
3. 跨行业拓展应用
新能源领域：检测锂电池电极涂层与集流体粘接质量、隔膜与电极界面接触状态，以及充放电循环产生的内部缺陷。
航空航天领域：评估碳纤维增强聚合物（CFRP）等复合材料的分层、纤维断裂和孔隙分布，保障关键部件结构完整性。
生物医学领域：验证植入式电子器件的封装密封性和界面结合状态，为医疗设备可靠性提供保障。
三、解决的核心问题：半导体产业的 "质量守护神"
1. 生产制造中的工艺缺陷管控
解决封装过程中因参数不当导致的分层、空洞、裂纹等问题，降低废品率。例如某半导体封测企业采用 SAT 检测后，焊接空洞检出率提升至 99.7%，封装良率提高 3.2%。
实现晶圆级封装和先进封装的全流程质量监控，避免因微小缺陷导致的器件失效。
2. 失效分析中的精准定位
针对芯片功能失效问题，在不开封状态下快速定位内部缺陷位置（如焊接层剥离、封装裂纹），为后续物理分析提供明确方向，缩短失效分析周期。
区分工艺缺陷与使用过程中产生的老化缺陷，为责任界定和改进措施制定提供依据。
3. 科研创新中的技术支撑
助力新型半导体材料（如超导材料、陶瓷基板）的微观结构研究，揭示材料特性与缺陷的关联规律。
支持先进封装技术（如异构集成、三维堆叠）的研发验证，加速技术产业化进程。
4. 质量追溯与防伪鉴别
通过多层扫描识别塑封器件二次打标痕迹，为半导体器件防伪提供有效手段。
建立产品全生命周期质量档案，满足汽车电子、航空航天等高端领域的质量追溯要求。
四、主流 SAT 设备品牌及型号对比（含国产代表）
全球 SAT 市场呈现 "国际高端主导、国产快速崛起" 的格局，以下选取 3 家主流品牌（含国产海康威视）的代表性型号，从核心参数、优缺点及适用场景进行详细对比，为选型提供参考：

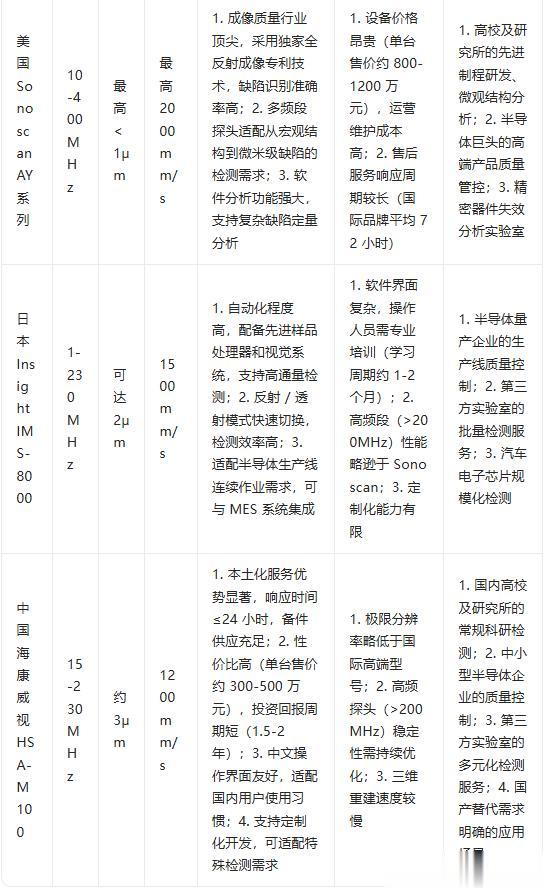

品牌 / 型号 频率范围 分辨率 扫描速度 核心优势 主要局限 适用场景
Sonoscan 作为行业开创者，在高端科研和精密检测领域占据绝对优势，其 AY 系列的亚微米级分辨率和专利成像技术是先进制程研发的理想选择，但高昂的成本适合预算充足的科研机构和头部企业。
Insight IMS-8000 以自动化和高通量为核心卖点，更适配大规模生产场景，能有效提升生产线检测效率，适合产能密集型的半导体封测企业。
海康威视作为国产代表，近年来在 SAT 技术上实现突破，HSA-M100 型号在保证基本检测性能的基础上，凭借高性价比和本土化服务，成为国内高校、中小型企业及第三方实验室的高性价比选择，其定制化能力更能满足国内特色应用场景需求。
五、选型决策建议
高校及科研机构
：优先考虑检测精度和功能丰富度，若聚焦先进制程和新材料研发，可选择 Sonoscan AY 系列；若以常规科研和教学为主，海康威视 HSA-M100 的性价比优势显著，且本土化服务更便捷。
第三方实验室
：注重设备通用性、稳定性和检测效率，Insight IMS-8000 的高通量的海康威视的灵活定制化能力均能满足多元化检测需求，可根据服务客户类型（高端客户 / 中小客户）合理选择。
半导体生产企业
：量产线优先选择 Insight IMS-8000 等自动化程度高的型号，平衡效率与精度；研发部门可搭配 Sonoscan 高端型号，保障先进技术研发需求；预算有限的中小企业，海康威视 HSA-M100 能以较低成本实现核心缺陷检测。
特殊应用场景
：新能源、航空航天等跨行业应用，需结合检测对象特性选择 —— 检测微小缺陷优先 Sonoscan，批量检测可选 Insight，定制化需求可考虑海康威视。
结语
超声波扫描显微镜（SAT）作为半导体无损检测的核心技术，其应用深度和广度正随着产业发展不断拓展。国际品牌在高端市场仍占据技术优势，但以海康威视为代表的国产品牌凭借本土化服务、高性价比和持续的技术创新，正加速实现国产替代。对于高校、研究所、第三方实验室及半导体企业而言，需结合自身科研方向、检测需求和预算状况，科学选择适配的 SAT 设备，以技术赋能质量提升和创新突破。未来，随着更高频率探头、AI 缺陷识别、多模态数据融合等技术的发展，SAT 将在半导体产业中发挥更为关键的作用，成为推动产业高质量发展的重要支撑。
