说明：本文华算科技主要介绍自旋轨道耦合（SOC）在材料计算中到底改变了什么，以及它为什么会影响能带分裂、磁各向异性和拓扑性质判断。

一、SOC 的基本物理含义是什么？

SOC 的本质不是再给计算加一个小修饰，而是把电子的自旋自由度和绕原子核运动的轨道自由度联系起来。在普通非相对论 DFT 中，电子的空间波函数和自旋通常可以相对分开处理；加入 SOC 后，电子看到的不再只是静态势场，还包含由相对论效应带来的自旋-轨道相互作用。

SOC 会让能量本征态同时带有轨道成分和自旋成分图1. SbSeI Janus 单层的结构和对称性示意，用来说明非中心对称结构为什么容易出现 SOC 相关的自旋分裂。 DOI：10.1038/s41598-025-29639-2

重元素、低对称结构和缺少反演中心的体系通常更容易出现明显 SOC 效应。重元素原子核附近势场变化更强，电子运动速度更接近相对论区间；低对称或 Janus 结构又会让某些能带简并失去保护，于是带边分裂、Rashba 分裂或 valley 自旋分裂就更容易被看见。

从计算对象看，SOC 通常意味着波函数从单通道标量形式走向自旋量子态描述。赝势或 PAW 数据集是否包含相对论效应、计算是否采用非共线自旋、是否需要指定磁化方向，都会影响最终结果。对读者来说，关键不是记住某个输入关键词，而是知道 SOC 改变的是哈密顿量本身，后面的能带、总能和磁性判断都建立在这个新哈密顿量上。

二、SOC 为什么会改变能带和带隙？

能带图里最常见的 SOC 影响，是原本重合或近似重合的能带发生分裂。这种分裂不是简单的整体上移或下移，而是和 k 点位置、晶体对称性、轨道成分以及自旋方向有关。因此同一材料在 Γ、K、M 等不同高对称点附近，SOC 引起的变化幅度可能完全不同。

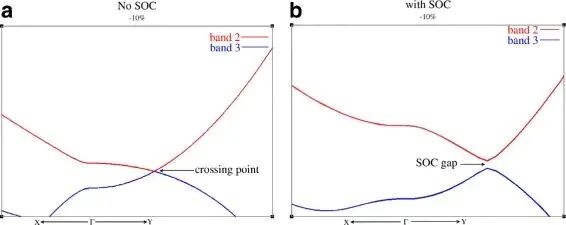

拓扑材料图2. SbSeI Janus 单层在未考虑 SOC 与考虑 SOC 时的能带对比，展示带边自旋分裂和带隙变化。 DOI：10.1038/s41598-025-29639-2

在非中心对称结构或界面电场明显的体系里，SOC 还可能产生 Rashba 或 Dresselhaus 型分裂。，还要看能带极值是否偏离高对称点、动量偏移 k0 是否明显、自旋方向是否随 k 空间形成规律纹理。

图3. Tl2O/PtS2 异质结构的 Rashba 型能带分裂，SOC 使能带极值偏离高对称点并形成自旋纹理。 DOI：10.1021/acsomega.0c06043

3.1 磁各向异性为什么离不开 SOC

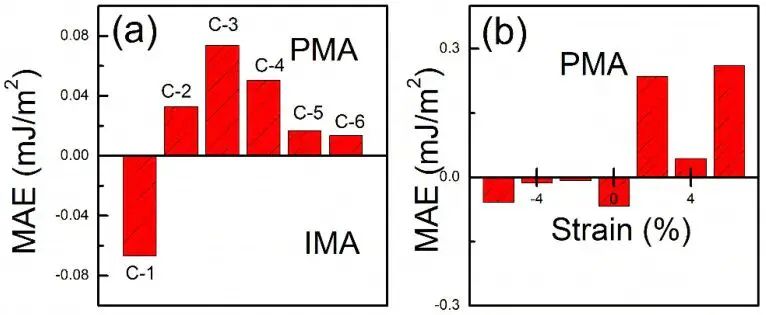

在实际计算中，MAE 往往需要非共线磁性和 SOC 共同参与。如果只做普通自旋极化而不加 SOC，可以得到 FM/AFM 能量差和总磁矩，却很难可靠判断易磁化轴、垂直磁各向异性或应变调控磁方向的趋势。

3.2 拓扑能隙和边缘态为什么要看 SOC

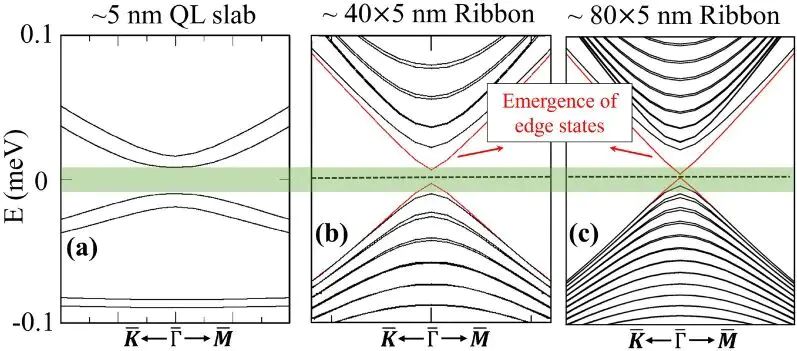

有些体系在无 SOC 条件下只是能带交叉或普通半金属性不过，拓扑判断不能只停留在“加 SOC 后开了一个 gap”。还需要进一步看轨道反转来源、Berry 曲率、Z2 不变量、Chern 数或边缘态谱。SOC 提供了关键物理机制，但拓扑性质的确认仍然需要相应的不变量和边界态证据共同支撑。

图6. CrI3/Bi2Se3/CrI3 异质结构在 SOC 下的投影能带，自旋投影帮助判断低能带的来源和分裂。 DOI：10.1038/s41598-024-80694-7

这也解释了为什么拓扑和磁各向异性计算常常对收敛精度更敏感。MAE 可能只有 meV 甚至更小，拓扑 gap 也可能出现在很窄的能量窗口内。此时 k 点密度、能量收敛阈值、轨道投影和 Wannier 拟合质量都会进入判断链条；SOC 提供物理机制，但数值精度决定这个机制能不能被可靠读出来。

四、计算时哪些情况必须检查 SOC？

计算时是否打开 SOC，可以先按材料类型做优先级判断。含重元素、二维非中心对称结构、磁性材料、拓扑候选材料和强 Rashba 界面应优先给出有/无 SOC 对比。这个对比至少要包括带隙、带边位置、能带分裂、总能排序和关键磁性量，而不是只附一张 SOC 能带图。

图8. 缺陷梯度 PtSe2 层状体系在无 SOC 与有 SOC 条件下的能带对比，适合作为实际计算中是否必须检查 SOC 的示例。 DOI：10.1038/s41467-022-30414-4

SOC 不是泛函层级的替代品。PBE、HSE、GW 主要改变交换相关和准粒子能级的处理方式；SOC 改变的是自旋、轨道和晶体动量之间的耦合。，所以强 SOC 半导体常需要比较 PBE+SOC、HSE+SOC 或 GW+SOC 的差异。

比较稳妥的写作顺序，是先说明材料为什么可能有强 SOC，再给出无 SOC 与有 SOC 的核心对比，随后解释差异落在哪个物理量上。若文章主题是半导体性能，就重点看带边和带隙；若主题是二维磁性，就看 MAE 和磁化方向；若主题是拓扑相，就必须继续给出不变量或边缘态，而不是只停在一张能带图上。
