01项目概述

如东经济技术开发区水质净化厂承担经开区工业废水、市政生活污水集中处理，主体工艺包含粗格栅、进水泵房、曝气生化池、二沉池、深度过滤、污泥脱水、加药消毒全工段；厂区设1 座 10kV 总配电房、2 座分配电室，电源引自园区市政 10kV 电网，配电系统配置 10kV 开关柜、干式变压器、低压 MCC 柜、无功补偿装置、微机综合保护、智能多功能仪表。

污水厂核心大功率负荷集中在曝气风机、进水提升泵、污泥回流泵、脱水机，负荷昼夜波动大、启停频繁，瞬时冲击负荷高，任一关键回路断电将直接中断污水处理流程，存在环保超标风险，亟需智能化电力监控系统保障供电连续性。

02系统架构

本项目采用KANDE-2000电力监控系统。系统主要监控对象为配电房内高压微机保护、低压多功能仪表、变压器温控、无功补偿控制器等终端设备。

配电房内各终端仪表通过屏蔽双绞线以手拉手的方式连接至配电房内通讯采集器（KANDE-R16），经网线连接至监控主机，不同型号和品牌的仪表分开来拉线。

03建设目标

04系统核心功能界面

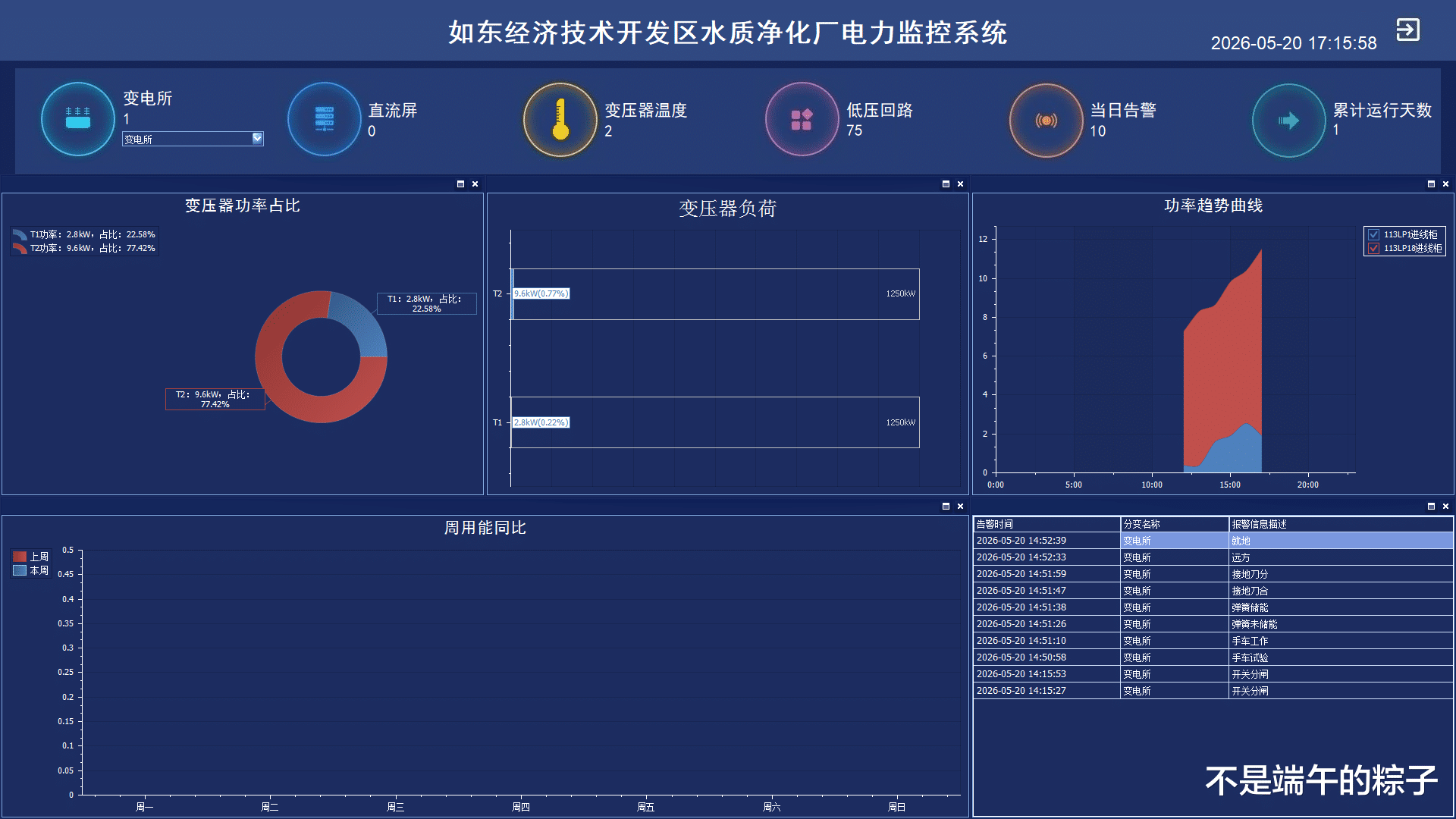

总览看板

集中汇总水厂配电设备台账、变压负荷配比、全天功率走势、周度用电对比与实时告警信息，一屏实现全厂配电运行、能耗、故障全要素可视化监管。

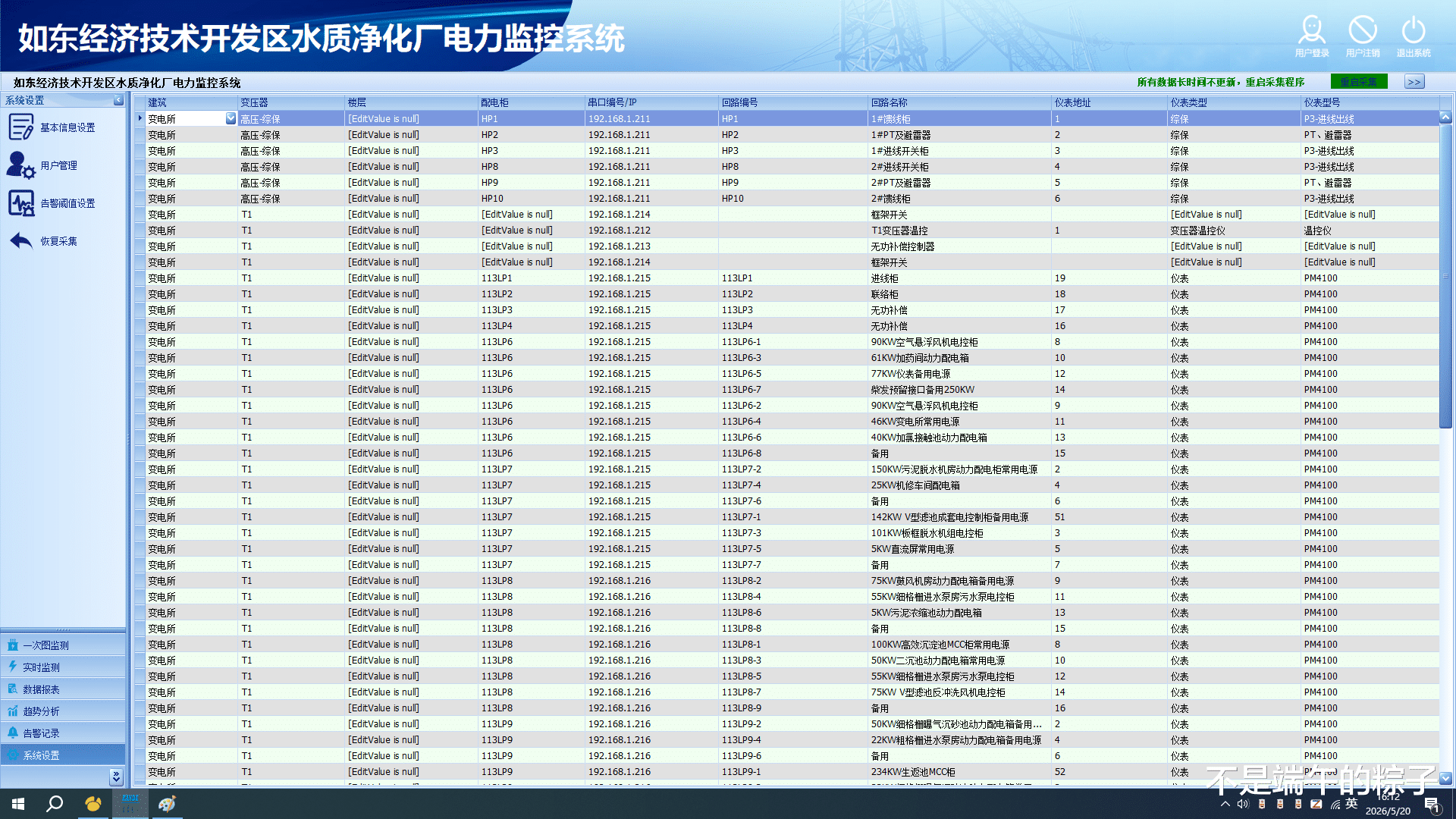

基础信息设置

可统一录入厂区变电所、变压器、配电柜、通讯地址、回路名称及仪表型号等全设备台账参数，完成全站电气设备点位与通讯信息的建档配置。

回路抄表

可按选定时间段查询全厂各配电回路电压、电流、功率、电能等电气参数，支持瞬时 / 分钟数据查看与报表导出，实现用电数据归档溯源。

告警阈值设置

可对厂区各配电回路三相电流等参数自定义上下限阈值，系统依据设定值判定参数越限并触发故障告警，实现电气异常提前预警。

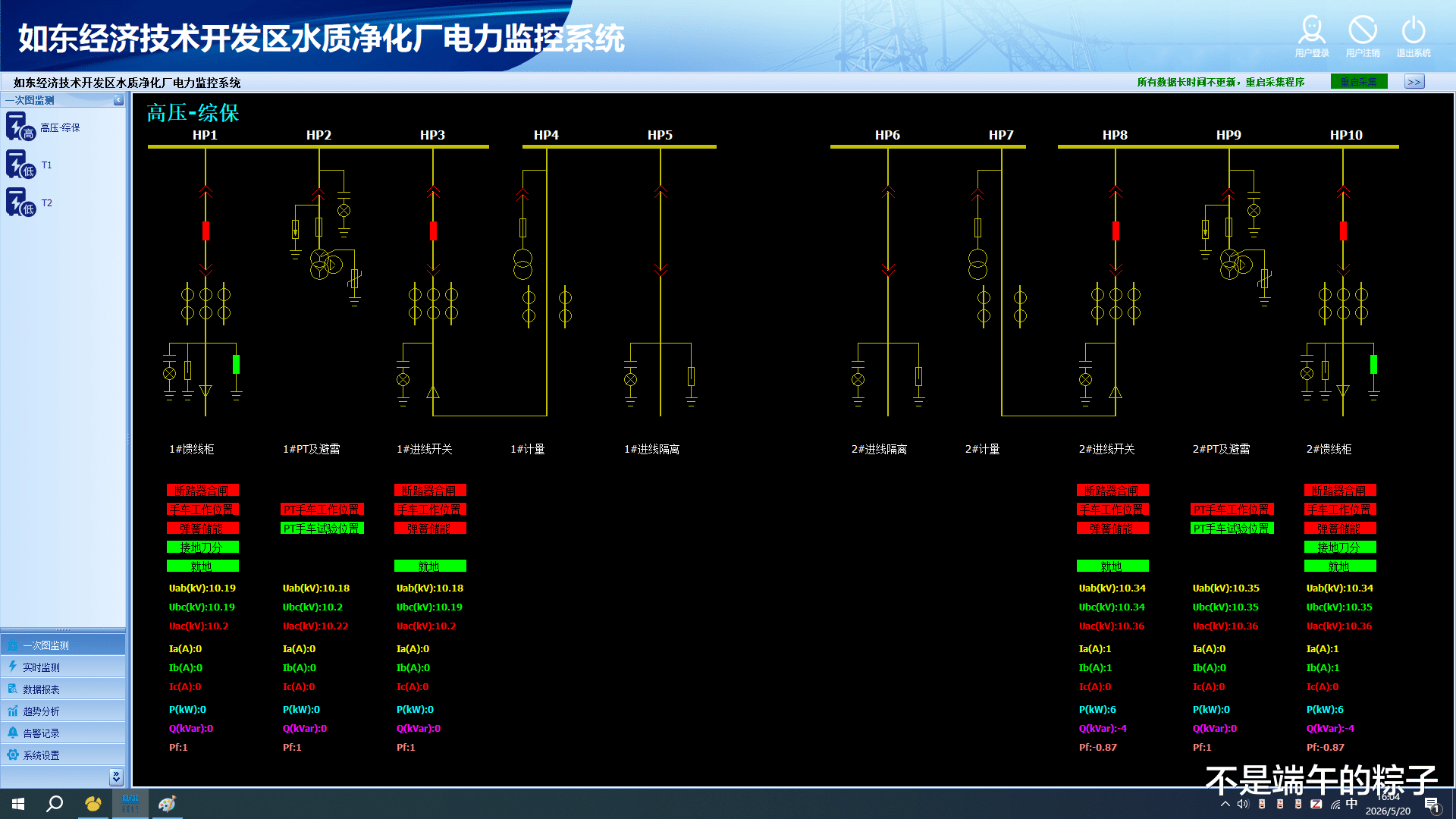

高低压一次图

高低压一次图以电气主接线图纸形式直观展示 10kV 高压综保、0.4kV 变压器各出线回路的开关分合状态，实时刷新电压、电流、功率、绕组温度等运行参数，实现全厂配电回路可视化在线监测。

用电实时监测

实时汇总全厂各配电回路电压、电流、功率、电能等电气运行参数，并同步展示回路通讯在线状态，实现全回路用电数据实时查看与通讯故障快速甄别。

通讯状态监测

集中展示各回路仪表通讯地址、IP、采集时间与在线状态，快速定位通讯异常点位，保障现场设备数据稳定上传。

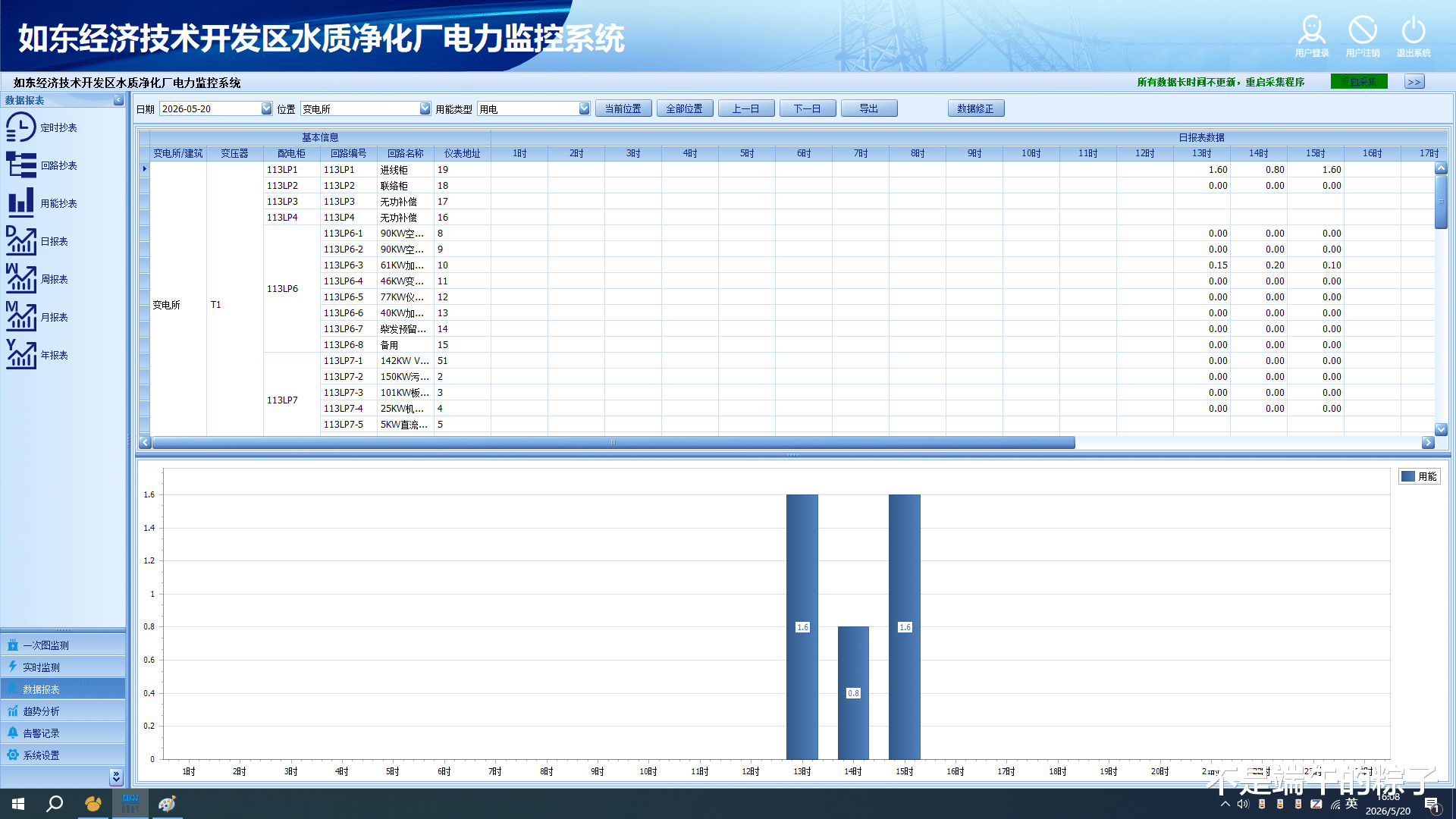

日、月、年报表

日、月、年报表可按不同时间周期统计各配电回路用电量，搭配表格与柱状图展示用电数据，支持数据修正、查询与导出，实现多维度能耗汇总、同比分析与用电台账留存。

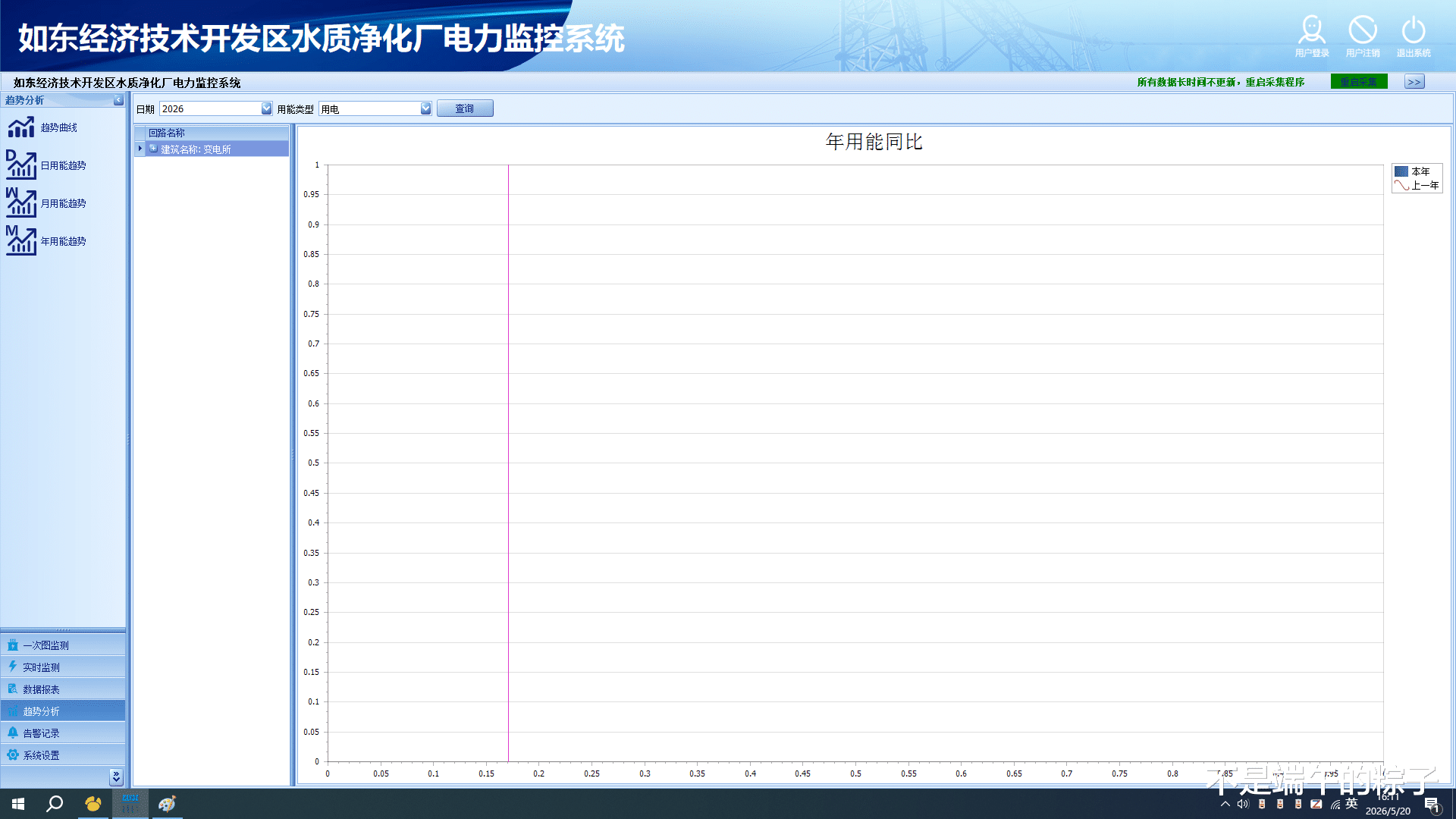

日、月、年用能趋势

日、月、年用能趋势分别以柱状 / 折线图展示单日分时、月度逐日、全年逐月用电数据，并完成跨周期同比环比对比，直观剖析不同时段用电波动规律，为水厂节能优化提供数据支撑。

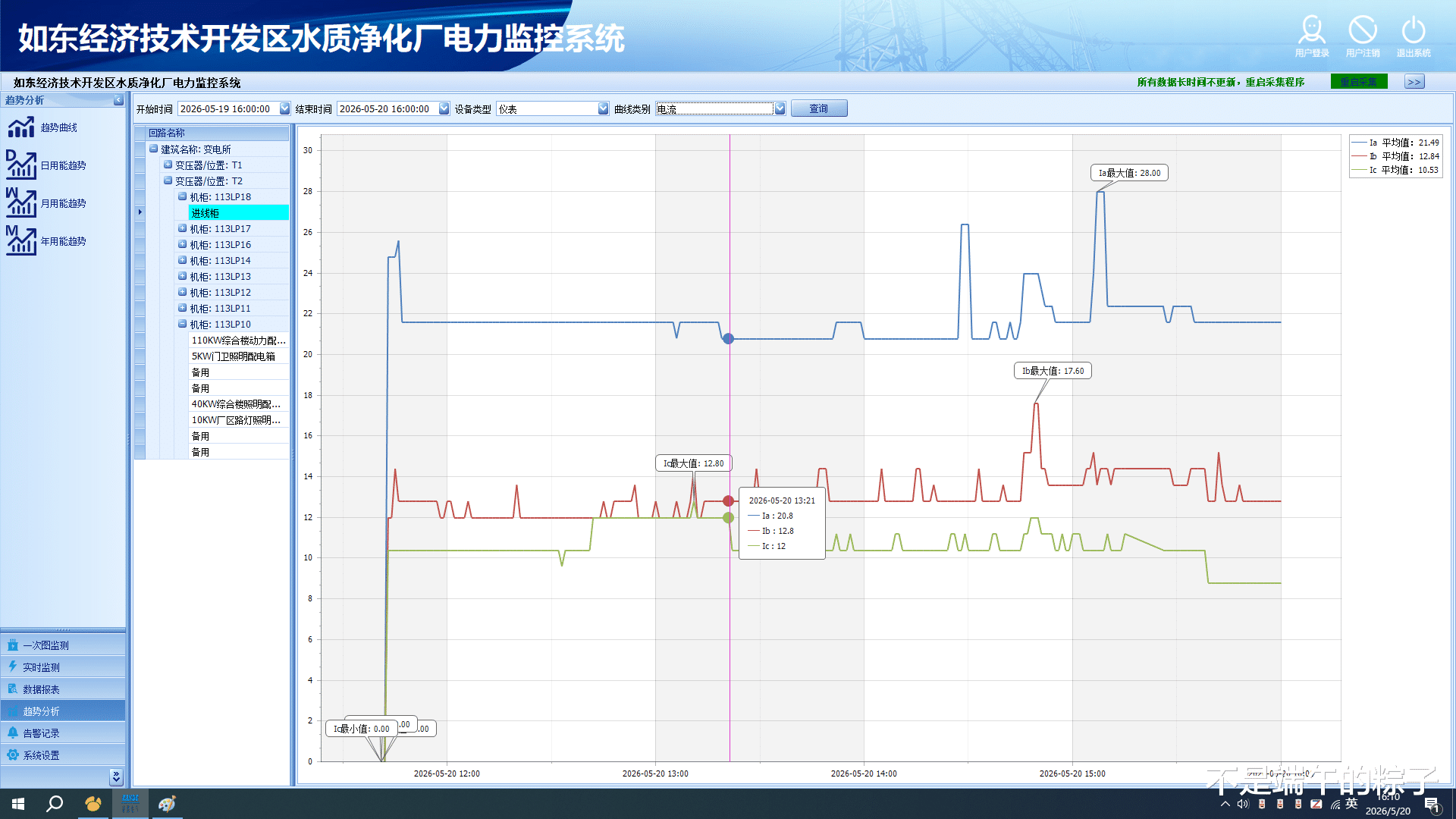

趋势曲线

可自选时间段与电气参数，生成对应变化曲线图，直观查看各回路电流、电压等参数的峰值、均值与全天波动走势，用于设备运行规律分析与异常溯源。

变压器温控

温度实时监测页面在线采集 T1、T2 变压器三相绕组实时温度与通讯状态，实现油温超温预警，保障主变设备安全运行。

抄表

按照预设周期自动采集各配电回路用电数据，归集存储后可按需查询、导出历史用电台账。

告警记录

完整存储全回路故障发生时间、点位与告警详情，支持历史故障查询回溯，便于故障复盘与设备隐患排查。
