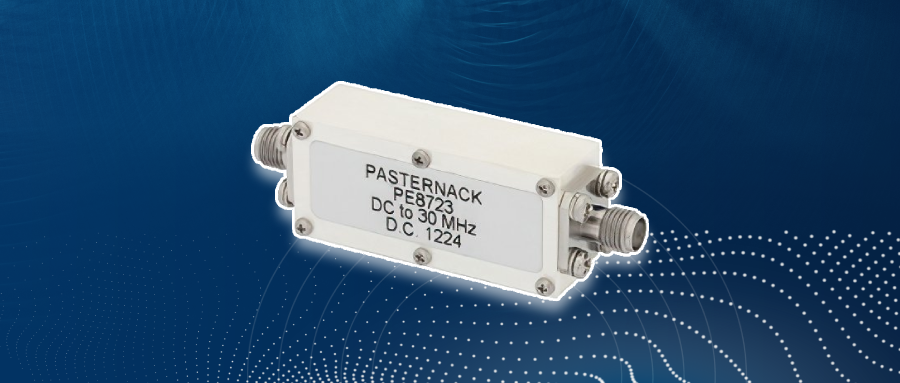

在射频通信系统中，影响信号质量的常见问题是无源互调，而低通滤波器搭配射频连接器使用时，接头镀层材质是决定无源互调大小的核心因素之一。今天我们就来详细说说连接器镀层材质对低通滤波器无源互调影响。

一、连接器的镀层材质

射频连接器主要用于传输信号，常见的镀层材质主要有镀银、镀金、镀锡和镀镍，它们的物理特性各不相同。

1）镀银常用于高频应用。银的导电率在所有金属中是最高的，这意味着在高频下趋肤效应导致的损耗最小。但是，银有个致命弱点——容易硫化。在含有硫的工业大气中，银表面会迅速生成一层黑色的硫化银。这层硫化膜是半导体性质的，一旦形成，接触电阻就会变得极不稳定。

2）镀金是射频低互调应用的主要镀层。金的化学性质极其稳定，几乎不氧化，能提供长期稳定的低阻接触。但金的成本高昂，且质地较软，耐磨性不如其他金属，通常用于对可靠性要求极高且插拔次数有限的场合。射频系统常用硬金镀层，兼顾耐磨性与低互调特性，搭配低通滤波器使用时，无源互调可稳定控制在 - 120dBc 以下，完全满足通信基站、精密射频测试等高标准场景。

3）镀锡成本低廉，焊接性能好，但锡的导电率远不如银和金，且在高频下损耗较大，一般用于低频或对指标要求不高的场景。

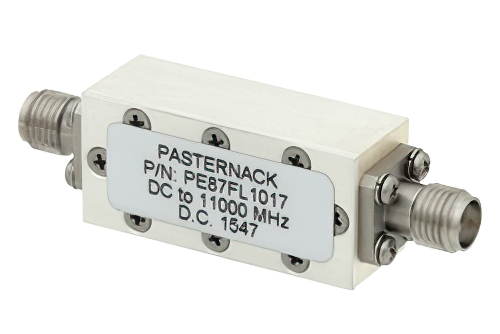

11 阶低通滤波器， SMA 母头， DC~11 GHz

二、低通滤波器的无源互调

理想状态下，无源器件（如滤波器、电缆、连接器）应该是线性的，即输出信号只是输入信号的衰减或相移，不会产生新的频率分量。但现实中，由于材料非线性、接触非线性等原因，当两个或多个频率的大功率信号同时通过器件时，会产生新的频率分量，这就是无源互调。

对于低通滤波器而言，虽然它的主要任务是滤除高频杂波，但如果其输入输出端的连接器存在非线性，多载波信号就会在接触面上发生“混频”。产生的互调产物（如三阶互调IM3）如果落在系统的接收频段内，就会直接变成干扰信号，导致基站接收灵敏度下降，甚至造成信道阻塞。

无源互调的产生机理主要源于“金属-绝缘体-金属”效应。当接触面存在氧化层、污染物或势垒时，电流流过就会产生类似二极管的整流效应，从而引发非线性失真。

三、连接器镀层材质对无源互调的具体影响

镀层材质直接决定了接触面的物理和化学特性，进而左右了无源互调的指标。

1. 氧化与硫化引发的非线性

镀银层虽然导电好，但一旦硫化发黑，表面生成的硫化银膜就是产生互调的温床。在微安级的信号下可能无所谓，但在大功率射频电流下，这层薄膜的不稳定性会被放大，导致互调指标急剧恶化。相比之下，镀金层由于不氧化，能始终保持纯净的金属接触，互调性能通常优于镀银，但前提是镀层不能有针孔，否则底层金属氧化同样会坏事。

2. 镀层厚度与微动效应

镀层太薄是互调的大忌。在连接器反复插拔或振动环境下，如果镀层过薄，基体金属（如黄铜）暴露并氧化，会迅速产生高互调。此外，镀层的硬度也会影响接触稳定性。太软的镀层容易磨损，太硬则可能导致接触正压力不足。

3. 工艺的一致性

电镀工艺的均匀性也至关重要，如果镀层存在针孔或厚度不均，水汽会乘虚而入腐蚀底层，形成局部的非线性点。在大功率下，这些点甚至可能产生微放电，彻底破坏信号质量。

总之，在选择低通滤波器及其配套组件时，不能只看频率响应，必须关注连接器的镀层材质和工艺。在高频、大功率的通信系统中，选择镀金或高质量镀银且工艺精良的连接器，是消除无源互调干扰、保障通信质量的必要手段。
