高速公路桥梁模数式伸缩缝是一种专为中大跨度桥梁设计的钢-橡胶组合型伸缩装置，核心特点是通过模数化设计实现大位移量（可达1200mm以上），同时具备承载能力强、密封防水好、行车平顺等优势。施工需遵循反开槽法，严格控制定位精度、焊接质量、混凝土浇筑与养护，确保结构安全与耐久性。
一、模数式伸缩缝的结构与外观
核心结构组成：
- 异型钢梁：热轧整体成型，包括边梁、中梁，直接承受车轮荷载并传递至横梁与主体结构，表面有防滑纹理
- 横梁：连接异型钢梁，保证整体刚度与位移同步性，通常采用高强度钢材
- 位移控制系统：由连动机构（如连杆链条式）、橡胶支座或弹性元件组成，实现多向位移均匀传递，确保伸缩同步
- 橡胶密封带：嵌于钢梁沟槽，采用耐老化、耐油橡胶，提供防水防尘功能，防止杂物进入与结构腐蚀
- 锚固系统：包括锚固件、预埋钢筋，将伸缩装置牢固固定于梁体，确保荷载有效传递

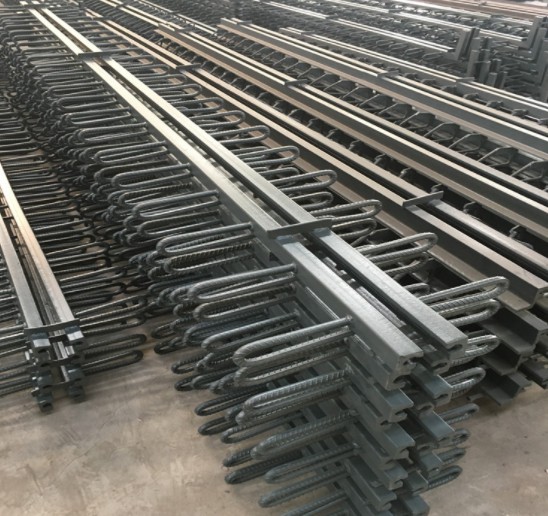

240型桥梁模数式伸缩缝厂家
桥梁伸缩缝的外观特征：
- 整体呈梳齿状或多缝平行排列，根据伸缩量（如MZL160、D80等型号）有不同模数组合
- 型钢顶面与桥面齐平，侧面有规律的模数化缝隙，可随温度变化自由伸缩
- 表面涂有防腐涂层（如环氧富锌漆），边缘整齐，连接紧密，无明显缝隙或变形
型号与伸缩量：
- 单缝模数式（MA）：伸缩量20-80mm，适用于中小跨径桥梁
- 多缝模数式（MB）：伸缩量≥160mm，通过增加中梁与横梁数量适应更大位移，常用于大跨度桥梁
二、桥梁伸缩缝施工工艺（以模数式为例）
1. 施工准备
- 技术准备：熟悉图纸，确定伸缩量与安装温度，计算预留槽口尺寸，编制专项方案
- 材料准备：检查伸缩装置、钢材、钢筋、混凝土、橡胶密封带等质量证明文件，确保符合规范
- 设备准备：准备切割机、电焊机、起重机、振捣器、全站仪、水准仪等，确保性能良好
- 现场准备：封闭交通，清理桥面，测量放线，弹出切割线，设置安全警示标志
2. 槽口切割与清理（反开槽法）
- 按设计宽度（比伸缩缝宽20-30mm）与深度（≥150mm）切割桥面铺装，切割线顺直，深度穿透沥青层至混凝土基层
- 人工配合小型机械开挖槽口，清除杂物与松散混凝土，避免损伤梁体与预埋钢筋
- 槽口侧面凿毛处理，露出新鲜混凝土面，增加与新浇筑混凝土粘结力
- 清理预埋钢筋，扶正校直，缺失时采用植筋技术（钻孔深度≥15d，d为钢筋直径），并做拉拔试验

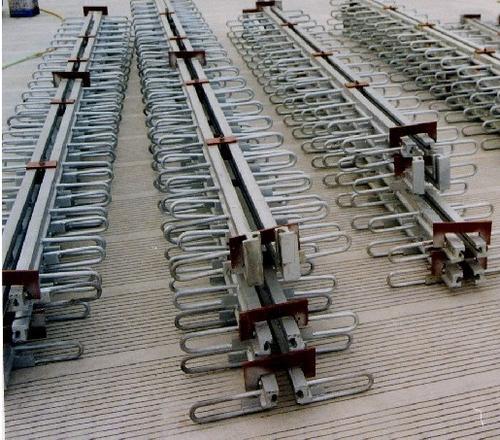

D80型桥梁伸缩缝
3. 伸缩缝安装就位
- 按安装温度调整伸缩缝宽度，用专用卡具固定，确保伸缩值准确
- 吊装伸缩装置，使其中线与梁缝中心线重合，顶面与路面标高一致（偏差≤±2mm），相邻型钢高差≤1mm
- 用全站仪与水准仪精确定位，调整平面位置（型钢中心线与桥梁中心线偏差≤3mm）与顺直度（偏差≤2mm/m）
- 由中间向两端点焊定位（焊缝≥50mm，间距≤1m），焊后解除锁定，调整缝宽
4. 锚固系统焊接
- 将伸缩缝锚固件与梁体预埋钢筋双面满焊，焊缝长度≥5d（d为钢筋直径），焊缝饱满，无夹渣、气孔
- 焊接时采用对称焊接，控制温度，避免型钢变形；焊后清除焊渣，磨平焊疤，补涂防腐漆
- 如需增设水平钢筋，按设计间距横穿锚固件，增强锚固效果
5. 模板安装与缝隙填塞
- 槽口两侧安装模板，采用泡沫板或木板，确保牢固、严密，防止漏浆
- 伸缩缝间隙用泡沫塑料填塞，防止混凝土进入影响伸缩功能
- 模板顶面与桥面齐平，边缘密封，保证浇筑后表面平整
6. 混凝土浇筑与振捣
- 采用高强度钢纤维混凝土（C50以上），坍落度控制在80-100mm，避免高温或低温施工
- 浇筑前洒水湿润槽口，均匀布料，用振捣器振捣密实，尤其注意边角与锚固区域
- 表面用抹子抹平，略低于桥面1-2mm，待初凝后进行拉毛处理，增强与沥青铺装粘结力
7. 养护与开放交通
- 混凝土浇筑完成后覆盖土工布，洒水养护7天以上，保持湿润
- 养护期间严禁车辆通行与重物碾压，防止结构变形
- 待混凝土强度达到设计强度**100%**后，清理伸缩缝表面，安装橡胶密封带，检查无误后开放交通

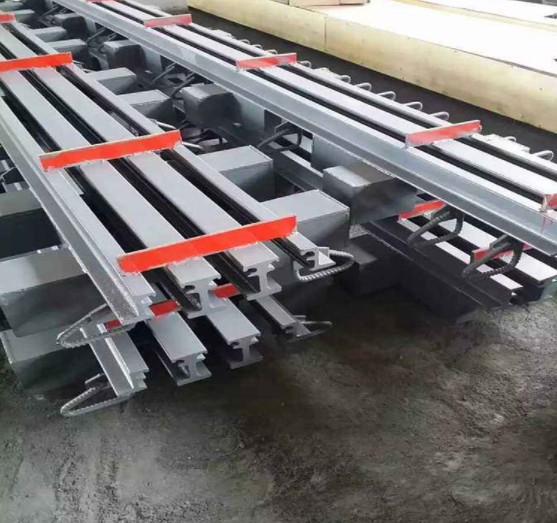

桥梁伸缩缝
三、施工质量控制要点
- 温度控制：安装温度应在设计闭合温度±5℃范围内，温度偏差大时调整伸缩值
- 定位精度：顶面高程偏差≤±2mm，平面位置偏差≤3mm，顺直度偏差≤2mm/m
- 焊接质量：焊缝饱满，无缺陷，焊后防腐处理到位，避免锈蚀
- 混凝土质量：强度达标，振捣密实，养护充分，防止裂缝与强度不足
- 密封性能：橡胶密封带安装牢固，无破损、漏水，确保防水防尘效果
四、常见问题与处理方法
问题 原因 处理方法
跳车现象 安装标高偏差大，混凝土不平整 重新调整标高，打磨表面，必要时局部修补
漏水 密封带破损，安装不严密 更换密封带，重新安装，确保嵌接牢固
型钢变形 焊接温度过高，吊装不当 采用对称焊接，控制温度，吊装时使用专用吊具
混凝土开裂 养护不足，强度不够 加强养护，提高混凝土等级，增设钢筋网
模数式伸缩缝作为高速公路桥梁的关键构件，其结构设计与施工质量直接影响桥梁使用寿命与行车安全。严格遵循施工规范，把控各环节质量，是确保伸缩缝长期稳定工作的核心保障。
