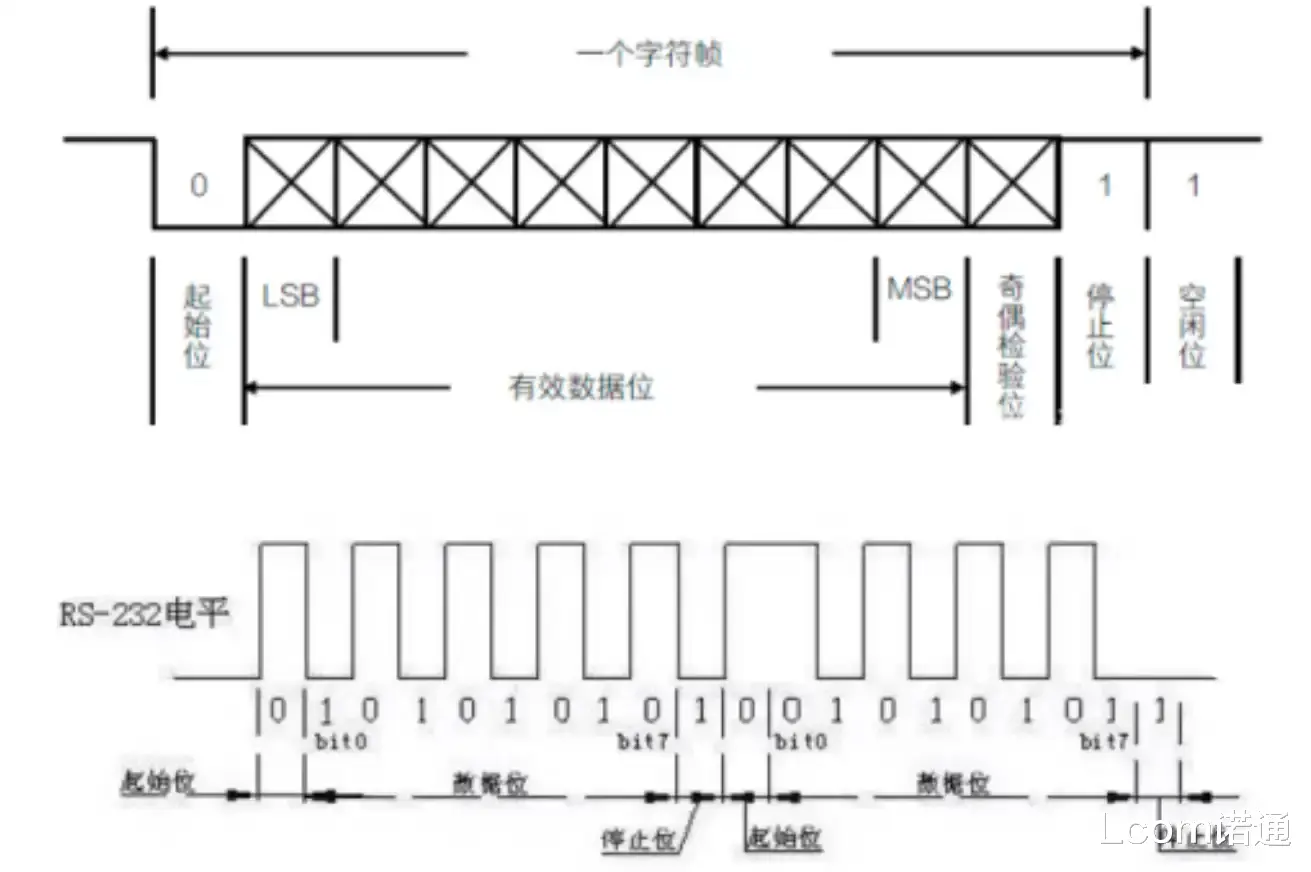

一个完整的串行数据，也就是一个数据帧（Data frame），或者一个字符帧，包括起始位、数据位、停止位、奇偶校验位。数据位前后即帧头和帧尾，包含一些必要的控制信息。其中，MSB（Most Significant Bit）是指低地址存放最高有效字节，LSB（Least Significant Bit）则是低地址存放最低有效字节。本文将围绕RS-232的数据结构，对其内部分别讲解。

起始位：起始位必须是持续一个比特时间的逻辑0电平，标志传输一个字符的开始，接收方可用起始位使自己的接收时钟与发送方的数据同步。

数据位：数据位紧跟在起始位之后，是通信中的真正有效信息。数据位的位数可以由通信双方共同约定。传输数据时先传送字符的低位，后传送字符的高位。

奇偶校验位：奇偶校验位仅占一位，用于进行奇校验或偶校验，奇偶检验位不是必须有的。如果是奇校验，需要保证传输的数据总共有奇数个逻辑高位；如果是偶校验，需要保证传输的数据总共有偶数个逻辑高位。

停止位：停止位可以是是1位、1.5位或2位，可以由软件设定。它一定是逻辑1电平，标志着传输一个字符的结束。

空闲位：空闲位是指从一个字符的停止位结束到下一个字符的起始位开始，表示线路处于空闲状态，必须由高电平来填充。
