华算科技孔径分布多孔材料BET比表面积孔径分布描述的是材料内部不同尺寸孔道所占的体积或数量比例。按照 IUPAC 常用分类，孔径小于 2 nm 的是微孔，2–50 nm 的是介孔，大于 50 nm 的是大孔。这个分类对应的是不同尺度下的吸附、扩散和传质机制。

因此，孔径分布不是比表面积后面的附属信息，而是判断孔结构是否适合目标分子的关键。材料表面积很高，如果主要来自目标分子进不去的超微孔，实际吸附容量和反应速率仍可能不理想。

1/[V(P0/P − 1)] = 1/(VmC) + (C − 1)P/(VmCP0)

例如某些活性炭的比表面积可以超过 1500 m2 g−1，但如果孔径集中在小于 0.7 nm 的超微孔，对溶剂化离子或大尺寸有机分子并不友好。相反，一些介孔材料表面积较低，却可能在液相吸附或电化学储能中表现更好。

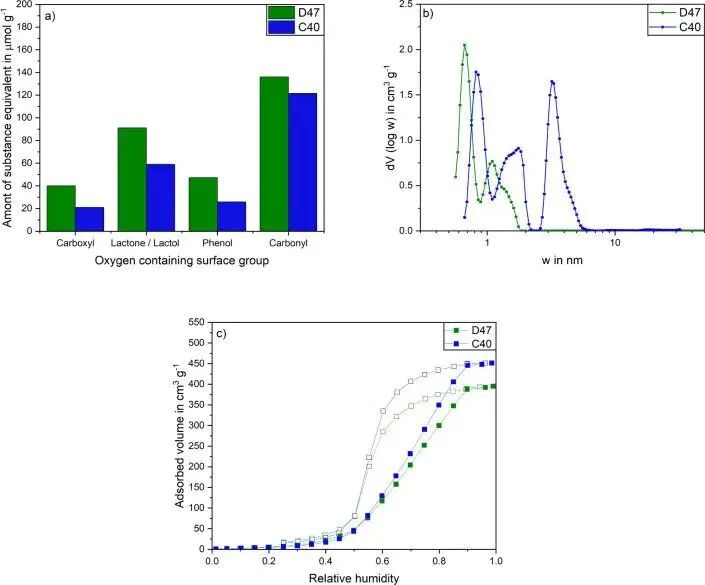

图2：介孔氮化硼材料的孔径分布、XRD、红外和水蒸气吸附结果，展示的多证据组合。DOI：10.1021/acsomega.4c02625。

三、测试方法

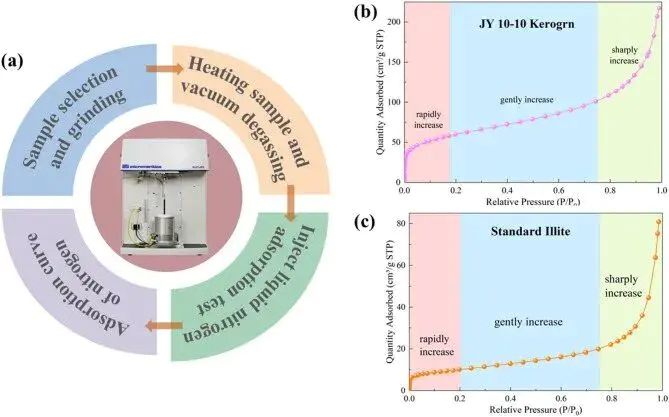

氮气吸附rK = −2γVm/(RT ln(P/P0))

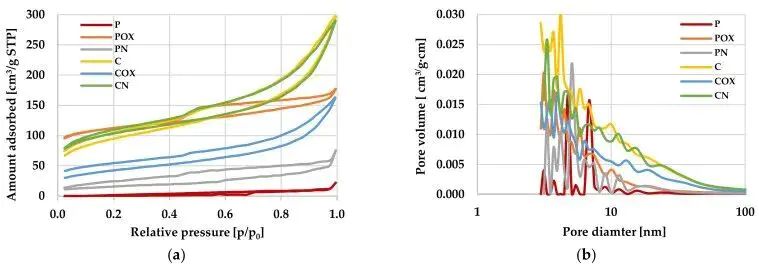

不同模型的适用范围并不相同。BJH 常用于介孔分析，但对微孔不可靠；DFT 或 NLDFT 更适合微孔和介孔，却依赖孔形假设和吸附质模型。若材料存在墨水瓶孔、柔性孔或层状孔道，单一模型给出的孔径分布只能作为近似。

气体储存通常偏爱丰富微孔，因为小分子在狭窄孔道中更容易获得强吸附势。超级电容和电催化则更需要微孔容量与介孔传质协同，液相大分子吸附还要求孔口足够开放，否则高表面积无法转化为有效容量。

最终评价应把比表面积、孔径分布和表面化学放在一起。有效孔结构要回答三个问题：目标物能不能进去，进去后能不能被稳定吸附，反应或脱附时能不能顺利出来。只有满足这些条件，孔径分布才真正服务材料性能。
