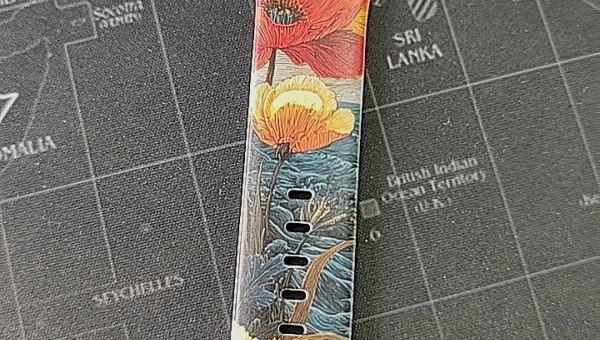

硅胶表带作为穿戴产品，日常需持续弯折、拉伸，UV打印后图案弯折开裂是加工行业常见品质问题，会直接拉高不良率，下面先梳理开裂核心成因，再给出稳定可行的改善方案。

一、表带油墨弯折开裂主要原因

材质本身惰性，界面结合力不足

硅胶表面能低，生产残留脱模剂、油污，油墨仅靠物理吸附贴合，弯折受力后极易分层开裂。若前处理清洁不到位、未做底涂，该问题会持续出现。

油墨弹性与硅胶不匹配

硬质环氧 UV墨固化后质地脆，中性油墨拉伸性能有限；硅胶可180° 弯折、150%拉伸，形变时脆硬墨层无法同步延展，应力集中就会产生裂纹起皮。

工艺操作不规范

处理剂涂刷过厚、未完全风干就上机打印，涂层内部存在应力；处理完毕超过 8小时未打印，基材表面活性失效，同样会出现弯折裂墨。

二、HJL-916-8硅胶UV打印处理剂改善方案

HJL-916-8是硅胶UV打印专用透明处理剂，单组份无需调配，适配手环、表带等软质硅胶基材，可从界面层解决开裂根源。

产品能清除硅胶表面脱模油脂，提升基材表面能，在硅胶与油墨间形成高弹性过渡膜，跟随表带同步形变分散弯折应力；涂层轻薄透明，不会改变硅胶原有触感，表干仅 3-5分钟，无需烘烤，喷涂、擦拭、滚涂均可用于表带曲面加工。

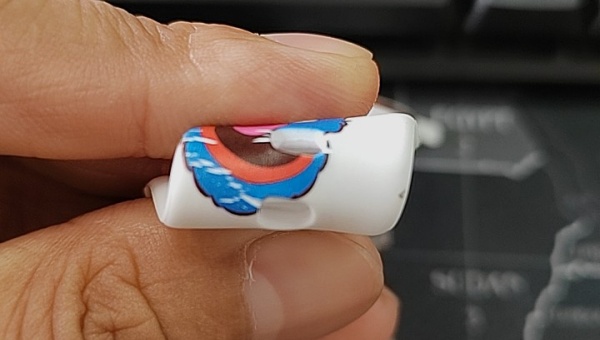

性能测试层面，经本品处理后表带百格测试达 5B，180° 反复弯折、拉伸无墨层裂纹；耐温区间- 30℃~200℃，耐汗液、酒精擦拭，长期佩戴不易脱墨开裂，且通过ROHS环保检测，适配流水线批量生产。

三、配套油墨与标准施工要点

油墨必须选用 PU软性UV专用油墨，严禁使用硬墨、中性油墨，二者弹性差值大，依旧会出现弯折开裂。

规范操作流程：先用异丙醇擦拭表带去除油污硅油；均匀薄涂一层 HJL-916-8，无尘环境静置5-10分钟完全干透后打印；处理完成尽量8小时内完成UV印刷，超时需二次复涂；打印后静置48小时以上，油墨附着力与抗弯折性能达到最佳状态。

整套方案兼顾工艺便捷性与成品稳定性，能有效降低硅胶表带 UV打印开裂、掉墨不良，稳定生产良率。
