WinForm 打造类 IDE 的运动控制上位机

前言

工业自动化软件开发中，一个成熟、可扩展的上位机系统往往比硬件本身更考验工程能力。它不仅要稳定可靠，还要支持灵活配置、流程编辑、多页面管理以及良好的用户体验。

本文推荐一个基于 WinForm 开发的模块化运动控制框架。它并非简单的按钮+轴控面板，而是一个融合了事件驱动、依赖注入、可停靠窗口和流程编排能力的轻量级 IDE 式上位机平台。

项目介绍

项目是一套面向中小型自动化设备的上位机软件框架，目标是提供类似"简易版 PLC 编程环境"的操作体验。

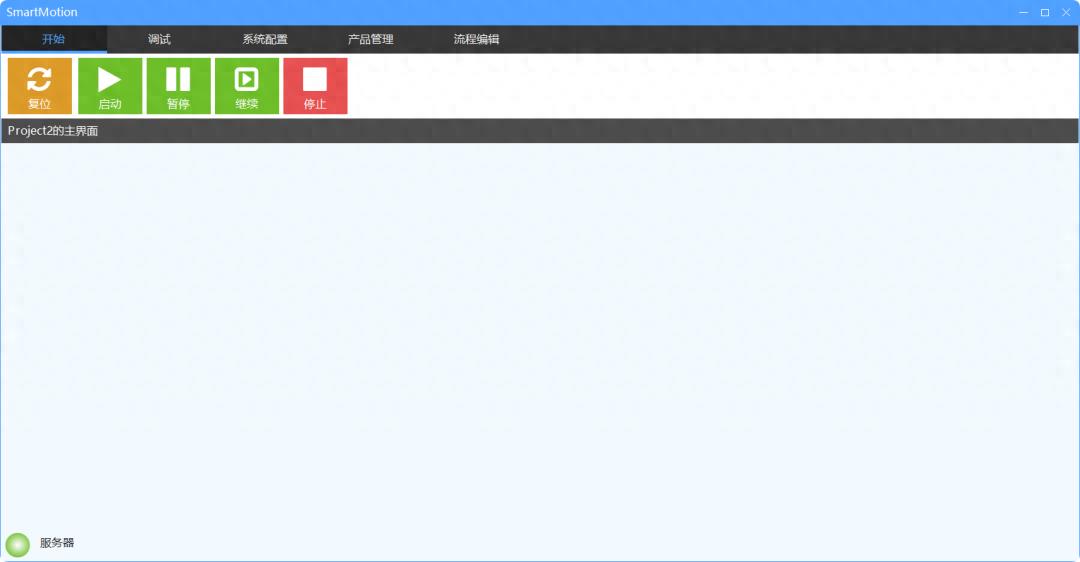

可以在图形界面中切换自动运行、手动调试、产品管理、流程编辑等不同工作区，并通过统一的控制面板（启动、暂停、回零等）触发全局操作。

整个系统采用插件式架构，核心逻辑解耦，便于后续功能扩展或适配不同硬件平台。

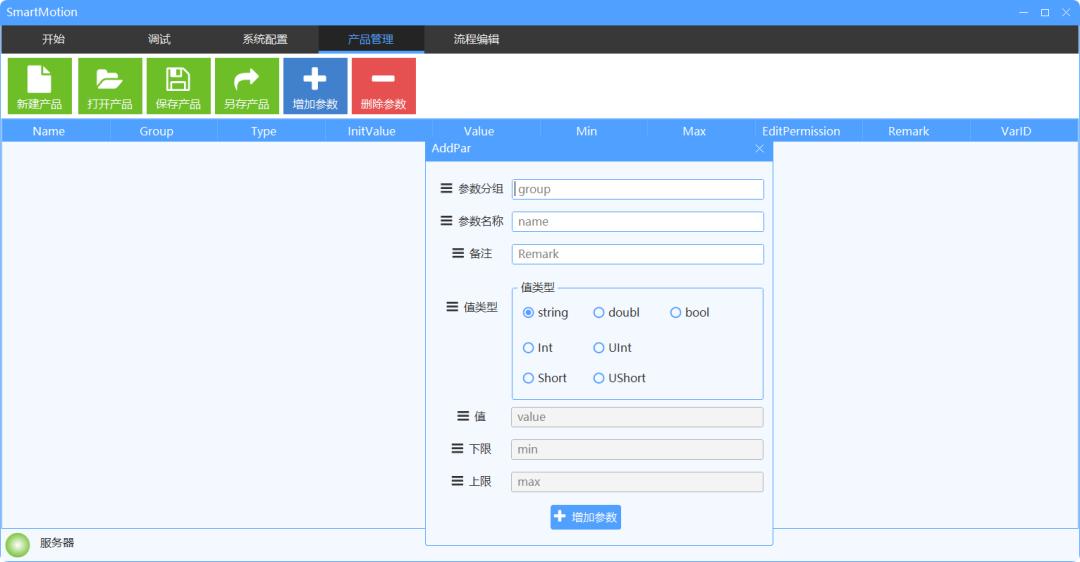

项目功能1、支持多页面切换

包括自动运行（FrmAuto）、手动控制（FrmManual）、产品管理、流程编辑、IO 调试、工位配置等十余个功能模块。

2、提供全局控制指令

如启动、暂停、继续、停止、回零、运行选中工具、执行完整流程等，所有操作通过事件总线广播。

3、流程编辑器支持可视化流程设计

可打开、新建、保存流程文件，并在可停靠窗口中编辑具体动作。

4、集成类 IDE 界面布局

包含工具箱、解决方案资源管理器、属性面板、调试输出、变量/参数窗口等，支持自定义布局并持久化保存。

5、窗口状态记忆

程序关闭时自动保存主窗体位置与尺寸，下次启动恢复原状。

6、安全退出机制

退出前弹出确认对话框，并有序发布退出事件，确保资源释放。

项目特点

事件驱动架构：通过EventMgrLib实现松耦合通信，各模块仅依赖事件，不直接调用彼此方法。

依赖注入管理：使用UnityIoc容器统一创建和管理页面实例，提升可测试性与扩展性。

可停靠窗口系统：基于WeifenLuo.WinFormsUI.Docking实现 VS 风格的多文档界面（MDI），支持拖拽、分组、浮动。

配置持久化：DockPanel 布局、主窗体位置等 UI 状态均自动保存至本地文件，提升用户体验。

模块化设计：每个功能页面独立封装，注册到页面管理器（PagesMgr）后即可按需加载，避免内存浪费。

项目技术1、开发框架

C# + .NET Framework + WinForm，界面库采用 Sunny.UI提升视觉效果。

2、核心架构

事件总线（EventMgrLib）实现跨模块通信；

Unity 容器（UnityIoc）管理对象生命周期；

页面管理器（PagesMgr）统一调度主区域内容切换。

3、界面布局

集成 DockPanel Suite（WeifenLuo 库），支持复杂窗口停靠与布局恢复。

4、配置存储

使用 Settings.Default保存窗体尺寸位置，XML 文件保存 DockPanel 布局。

5、代码组织

按功能划分命名空间（如 AllPages.SysConfig、Pages.DockPages），结构清晰。

项目代码private void IniUI{ShowDragStretch = true;if (Settings.Default.width > 0) Width = Settings.Default.width;if (Settings.Default.height > 0) Height = Settings.Default.height;if (Settings.Default.top >= 0) Top = Settings.Default.top;if (Settings.Default.left >= 0) Left = Settings.Default.left;//获取单例模式_pagesMgr = PagesMgr.Ins;//注册容器_pagesMgr.RegisterPanel(panMain);//注册选项卡切换页面_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve//注册按钮切换手动调试页面_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve//注册按钮切换系统配置页面_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve_pagesMgr.RegisterPageToPanel(panMain.Name, _ioc.Resolve//显示自动运行页面_pagesMgr.ShowPage(panMain.Name, "FrmAuto");}private void tabRibbon_Selected(object sender, System.Windows.Forms.TabControlEventArgs e){if (e.TabPage.Tag == null) return;string pageName = e.TabPage.Tag.ToString;_pagesMgr.ShowPage(panMain.Name, pageName);}private void NaviButton_Click(object sender, EventArgs e){if (!(sender is UIHeaderButton button)) return;if (button.Tag != null){_pagesMgr.ShowPage(panMain.Name, button.Tag?.ToString);}}private void FrmMain_FormClosed(object sender, System.Windows.Forms.FormClosedEventArgs e){#region SaveUISetSettings.Default.width = Width;Settings.Default.height = Height;Settings.Default.top = Top;Settings.Default.left = Left;Settings.Default.Save;#endregion SaveUISet}项目效果

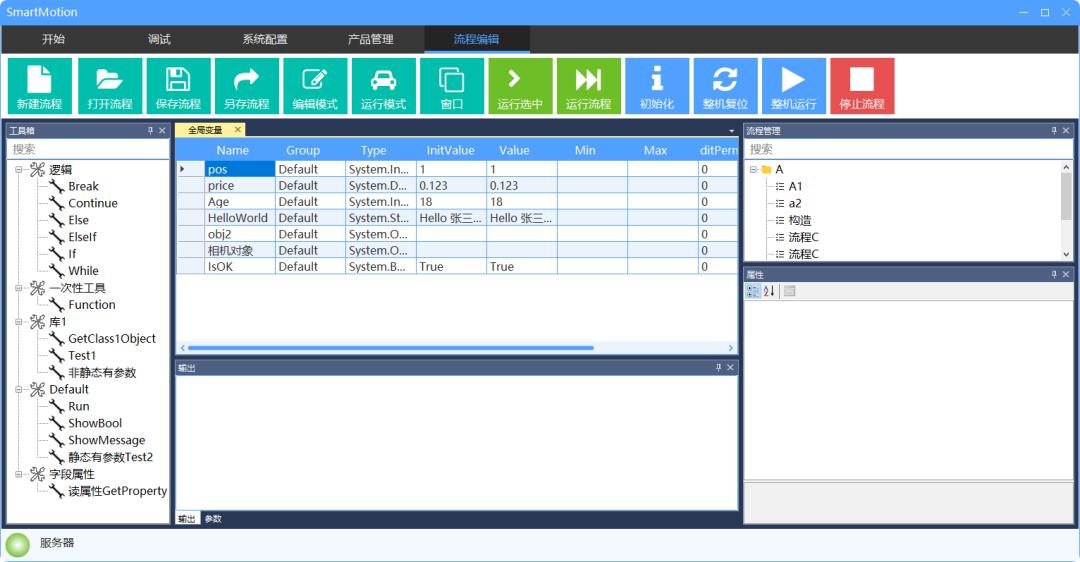

左侧是工具箱，右侧是属性与流程管理器，底部是调试输出与参数面板。点击顶部导航按钮或标签页，主区域无缝切换不同功能页面。在流程编辑器中，双击流程项可打开专属编辑窗口，所有操作通过事件联动。

整个系统响应流畅，布局灵活，即使关闭重启，也能还原上次的工作环境。这种"所见即所得"的体验，极大降低了非专业用户的使用门槛。
