AM6-PW箱变保护测控装置

#1 背景介绍

随着“双碳”战略深入推进，风电、光伏电站呈现大型化、基地化发展趋势。一座光伏电站占地数千亩，分散着成百上千台箱式变压器（简称“箱变”），它们如同电站的“神经末梢”，承担着电能汇聚与升压并网的核心职能。

新能源场站“点多面广”的分布式特征，决定了必须有一种能够就地完成保护、测控、通信的智能化装置，才能实现对全站设备的有效管控。

箱变保护测控装置是新能源革命、电网智能化转型、箱变运维痛点和技术融合创新四大力量共同作用的结果。它不仅仅是传统保护装置的升级版，更是连接物理电网与数字世界的关键枢纽，是实现新能源场站“无人值守”、保障电网安全稳定运行、推动电力系统数字化转型的核心装备。

#2 装置介绍

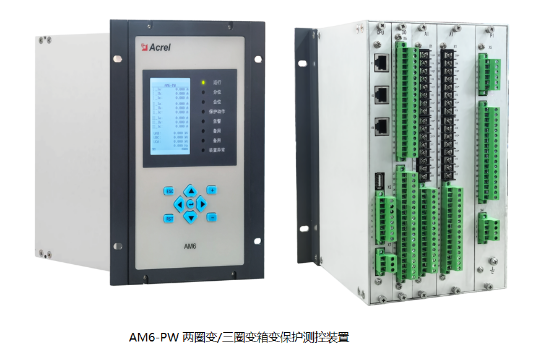

AM6-PW箱变保护测控装置（以下简称装置）集保护、控制、测量、通讯功能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于光伏、储能及风能升压箱变。

装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与 Acrel-2000Z 电力监控系统配套使用，为电力系统的安全可靠运行提供保障。

#3 应用场景

分布式光伏升压箱变

分布式储能升压箱变

集中式光伏电站升压箱变

集中式储能升压箱变

风力发电升压箱变

配电变主后合一差动保护

#4产品特点

高性能的硬件平台

装置采用主频为550MHz的处理器，16位同步采样A/D，每周波24点高速采样、实时并行计算；配置1M字节Flash、564K字节SRAM、外置4M字节NorFlash和1M字节静态SRAM，硬件资源充足，可靠性高。

统一的硬件设计和完善的保护功能

装置硬件包括电源模块、CPU模块、开入开出模块、模拟量采集、通讯模块等采用模块化设计，通用性强。适用于升压箱变的保护和自动控制功能。

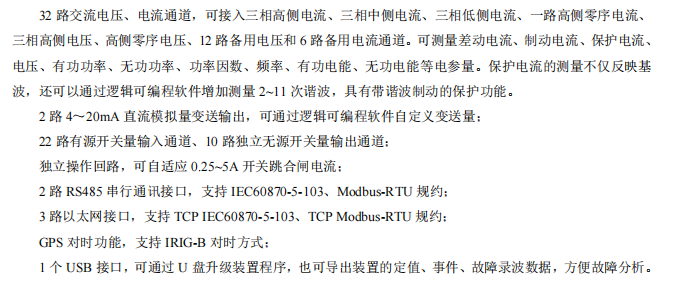

丰富的接口资源

人性化

装置采用全汉化大屏幕液晶显示，人机界面清晰易懂。

灵活、舒适的按钮设计，菜单式操作简单、便捷。

保护功能的出口可通过跳闸矩阵进行设置，方便用户选择要动作的继电器。

配备计算机界面的调试与分析软件，调试及维护简单方便。

透明化

实时记录交流量、开入量、开出量和所有保护模块的状态。装置记录内部各元件动作行为、动作时间和录波数据，共可记录16条故障录波，每条录波可触发12次录波，每次录波可录故障前8个周波、故障后4个周波波形，共计15.36s。每个采样点录波至少包含32个模拟量、22个开关量波形。

可靠性设计

装置采用全图形编程技术设计每个保护功能，以提高程序的可靠性及正确性。软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到 IV 级标准。

#5装置操作说明

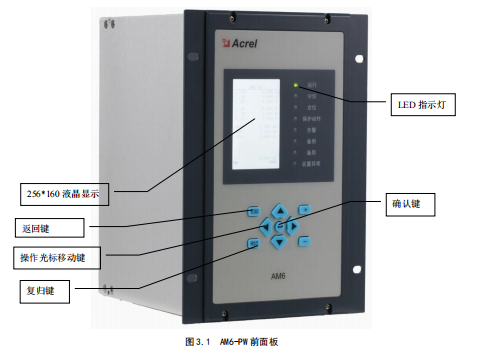

前面板说明：

装置的人机交互主要在面板上进行，包括三个部分：液晶显示、LED灯指示和按键。液晶显示屏采用256*160点阵，可以显示差动电流、制动电流、高侧电流、低侧电流、电压、功率等电参量实时值，遥信量，事件记录，装置参数，定值参数，时间，装置版本号信息等。

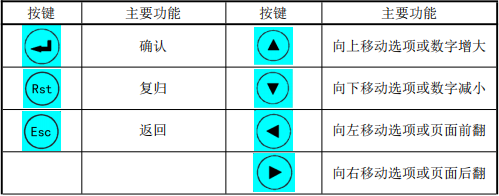

按键说明：

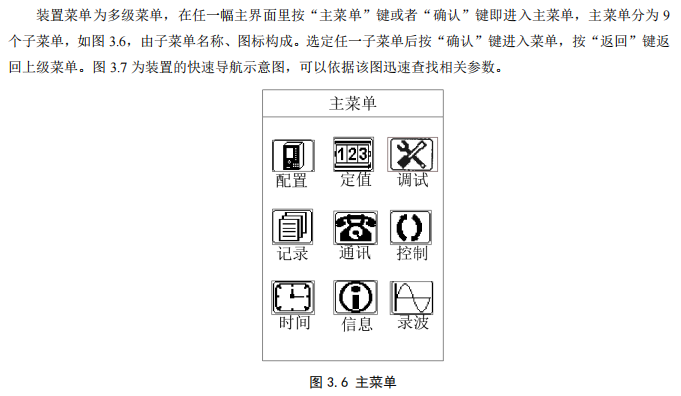

快速导航：

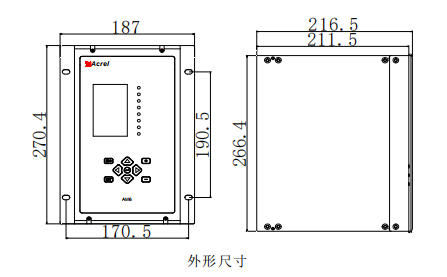

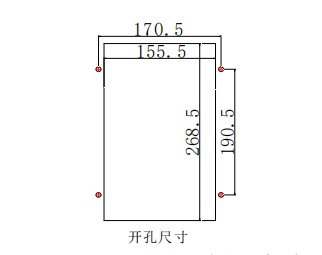

#6外形及开孔尺寸

装置采用面板嵌入式安装
