导语

在荧光显微成像、流式细胞术或
qPCR
实验中，你是否经常遇到这样的困扰：目标荧光信号微弱，背景噪声却高得离谱？或者在进行多色荧光成像时，不同通道之间出现了严重的“串色”（Crosstalk）？

其实，决定荧光检测系统成败的关键，往往隐藏在光路中几片薄薄的玻璃上——荧光滤光片（Fluorescence
Filters）。

它们就像是光路中的“交通警察”，负责精确地传输、抑制和引导特定波长的光，确保荧光团被高效激发，同时让微弱的发射信号清晰地抵达探测器。今天，我们将为您硬核拆解荧光滤光片的核心原理，并手把手教您如何为不同的荧光团挑选最完美的滤光片组合！

一、荧光系统的“铁三角”：滤光片的三大核心组件

一个标准的落射荧光（Epifluorescence）滤光片组，通常由三个不可或缺的核心组件构成：

1.激发滤光片

它的任务是“去杂存纯”。激发滤光片只允许能够激发特定荧光团的波长通过，同时无情地阻挡光源中所有其他无关波长的光。

2.二向色滤光片

通常以45°角安装，它是光路中的“分流器”。在激发光路中，它将较短波长的激发光反射向样本；在发射光路中，它又允许样本发出较长波长的荧光透过，直接射向探测器。优秀的二向色镜需要具备极陡峭的光谱边缘，以最大限度地减少漏光并最大化信号。

3.发射滤光片

它是探测器前的最后一道防线。发射滤光片负责彻底阻挡任何残留的激发光（背景噪声），只让荧光团发射出的微弱荧光到达探测器。极高的阻挡效率和陡峭的光谱边缘是获取清晰信号的先决条件。

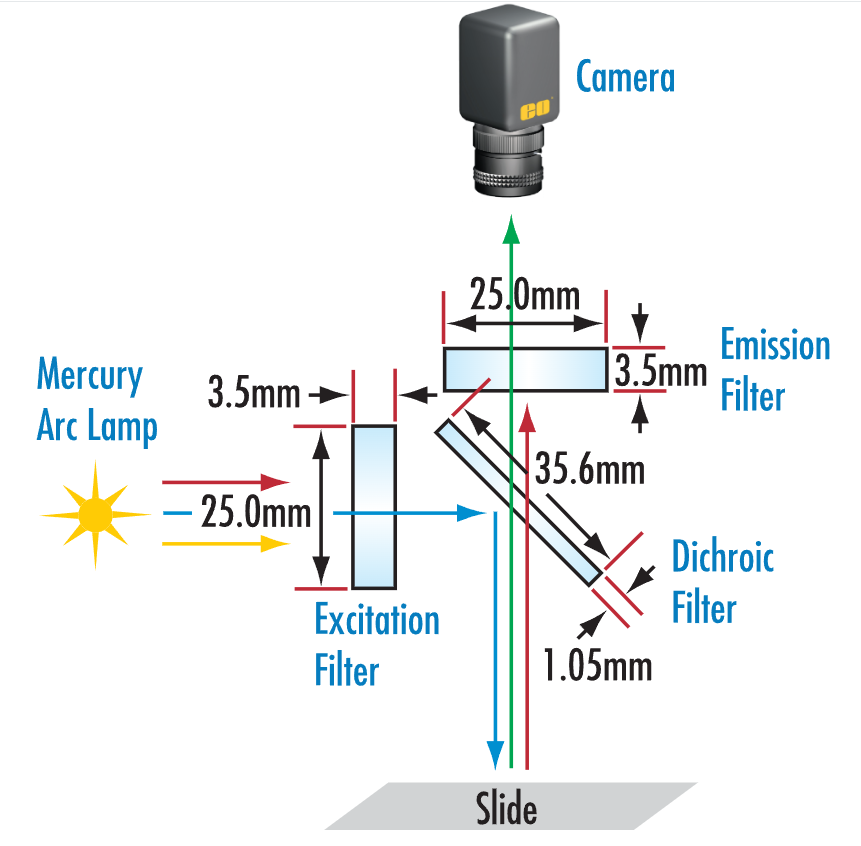

图
1：荧光系统中的光学滤光片：激发光经激发滤光片滤光后，由呈
45°
安装的二向色滤光片导向待测样品；样品发出的荧光依次透过二向色滤光片与发射滤光片，最终到达探测器。

二、拒绝“串色”：如何为荧光团精准匹配滤光片？

高效的荧光成像，完全取决于滤光片组与荧光团（Fluorophore）激发/发射光谱的完美契合。

在进行多重（多色）荧光实验时，由于市面上许多荧光团的光谱存在重叠，如果滤光片选择不当，极易导致相邻通道的信号相互干扰。

经典荧光团与滤光片搭配参考：

图
2：ROX
染料的吸收光谱（黄色填充区域）与发射光谱（蓝色填充区域）叠加示意图；搭配适配的激发滤光片（黄色曲线）与发射滤光片（蓝色曲线），二者中心波长分别为
470
nm、525
nm，带宽依次为
40
nm、50
nm。

三、进阶玩法：单频带 vs多频带滤光片

在多色荧光显微镜中，我们经常面临一个选择：是用单频带还是多频带滤光片？

• 单频带滤光片（Single
Band）：针对单一波长范围，特异性极高，串扰极小。

• 多频带滤光片（Multiband）：允许同时激发或发射多种荧光团。虽然能减少系统组件数量并提高通量，但需要极其谨慎的光谱设计以防止重叠。

为了平衡成像速度、光谱分离度和信号保真度，业界衍生出了两种经典的多色成像配置：

1.Pinkel配置（追求极致速度）

使用单频带激发滤光片（通常装在滤光片轮或多LED系统中），搭配多频带二向色镜和多频带发射滤光片。

• 优势：机械移动部件少，切换速度极快，非常适合高速动态成像。

• 劣势：所有发射光都通过同一个多频带滤光片收集，可能会出现光谱串透（Bleed-through）。

图
3：
Pinkel光路构型

2.Sedat配置（追求极致保真度）

使用单频带激发和单频带发射滤光片，仅共享一个多频带二向色镜。

• 优势：提供了卓越的光谱隔离，极大减少了串扰，是高保真、多通道荧光成像的黄金标准。

• 劣势：需要频繁切换发射滤光片（通常通过电动滤光片轮），速度稍慢。

图
4：Sedat光路构型

四、终极武器：滤光片立方体（Filter
Cubes）

为了简化集成，工程师们将激发、二向色和发射滤光片预先对准并封装在一个紧凑的模块中，这就是滤光片立方体（Filter
Cubes）。

专家级避坑指南：在荧光滤光片立方体中，发射滤光片通常以5°角安装。因此，在设计或选购时，必须考虑5°的AOI（入射角）公差，以防止中心波长透射发生“蓝移”（Blue
Shift），从而维持系统的最佳性能！

图
5：荧光滤光片模组整体装配图

五、广泛的应用与一站式光学解决方案

从生命科学到分子诊断，荧光滤光片无处不在：

• 荧光显微镜：细胞与亚细胞结构成像。

• qPCR：利用荧光探针监测
DNA
扩增。

• 流式细胞术：基于表面标志物表达的细胞分选。

• 基因组测序：检测核苷酸掺入事件。

在搭建这些高端光学系统时，选择一家专业、可靠的光学元件供应商至关重要。我们致力于为您提供一站式的荧光光学解决方案：

• 全品类覆盖：带通、长波通、短波通、陷波、二向色镜等标准滤光片一应俱全，库存充足。

• 标准与定制滤光片立方体：完美适配市面主流商业显微镜平台。

• 配套机械组件：提供电动/手动滤光片轮及显微镜转盘。

• 从原型到量产：提供硬镀膜光学滤光片的定制设计与大批量制造服务。
