安科瑞分布式光伏监控解决方案——智慧减碳，高效运营绿色电力

今日话题

分布式光伏监控——应用背景

1、中国“双碳”战略的核心抓手：

为实现“2030年前碳达峰、2060年前碳中和”的目标，中国必须进行一场深刻的能源革命。分布式光伏具有布局灵活、靠近负荷、建设周期短等优势，是实现电力行业低碳转型的 “锋”和“主力军” 之一。

2、构建新型电力系统的内在需求：

传统以煤电为主的集中式、单向输电模式，难以适应高比例可再生能源接入。分布式光伏是构建 “源网荷储”一体化新型电力系统的理想单元：

“源”：实现发电侧的多元化与去中心化。

“荷”：促进用户从单纯的消费者转变为 “产消者”。

“储”：与储能结合，可平抑光伏出力的波动性，实现就地平衡。

3、乡村振兴与区域协调发展的重要载体：

在广大农村地区，分布式光伏（户用光伏、农光互补）不仅提供了清洁电力，更成为农民增收的“阳光存折”，赋能乡村经济，是实现共同富裕和美丽乡村建设的有效工具。

用户与场景背景

1、工商业用户：降低用能成本与履行社会责任

- 经济驱动：对于高电价的企业，分布式光伏能大幅降低长期用电成本，对冲电价波动风险。

- 品牌与ESG需求：使用绿色电力有助于企业打造低碳品牌形象，满足供应链的环保要求，并完成自身的ESG（环境、社会和治理）目标。

2、公共机构：发挥示范效应与实现节能目标

- 学校、医院、政府大楼等安装分布式光伏，具有极强的公共示范意义，也是完成公共建筑节能强制性目标的有效手段。

3、居民用户：从“消费者”到“产消者”的觉醒

- 经济性：户用光伏能让居民获得稳定的电费节省或售电收入。

- 安全性与独立性：尤其是在配备储能后，家庭具备了一定的应急保供能力。

- 环保意识与参与感：个人直接参与能源生产，满足了日益增长的环保价值实现需求。阳台光伏更是将这一趋势推向城市高层住户。

分布式光伏/储能监控解决方案

针对用户新能源接入后存在安全隐患、缺少有效监控、发电效率无法保证、收益计算困难、运行维护效率低等通点，提出的Acrel-1000DP分布式光伏监控系统平台，对整个用户电站全面监控，为用户实现降低能源使用成本、减轻变压器负载、余电上网，提高收益；节能减碳，符合国家政策。

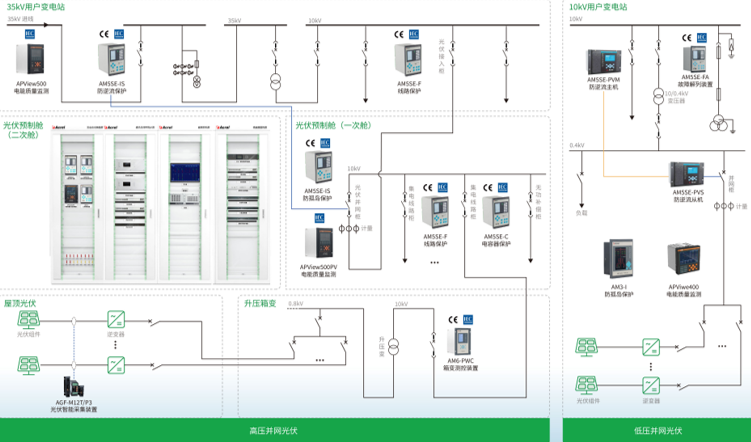

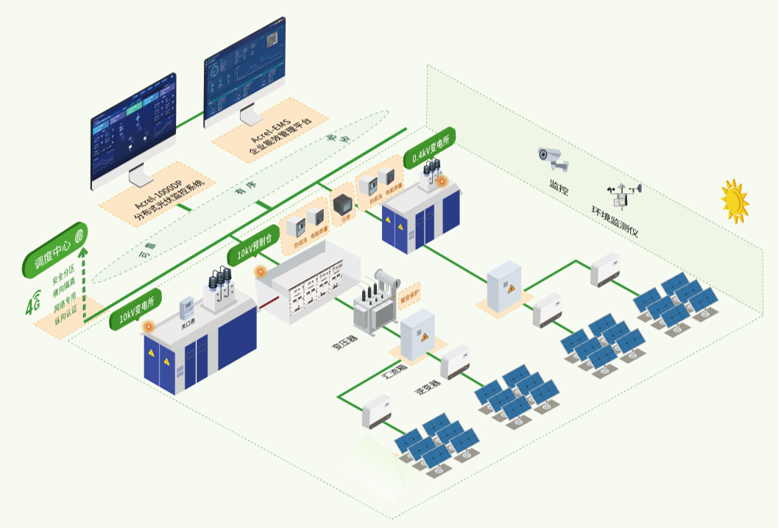

系统组网图：

防逆流软件功能

防逆流软件可实时监测防逆流监测点功率变化，当前光伏发电总功率、储能实时放电功率与储能实时充电功率以及每个并网单元并网点的实时功率。

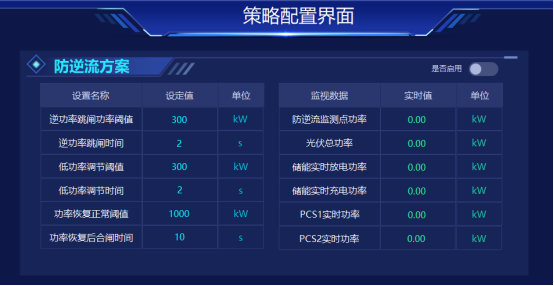

防逆流软件可设置逆功率跳闸的功率阈值与跳闸动作时间、低功率调节的功率阈值与调节时间、以及功率恢复正常后判断合闸的功率值与恢复合闸动作时间。

1、低功率柔性调节

防逆流软件设置低功率调节的功率阈值（该功率为用户侧使用公共电网的下网功率），当公共电网的下网功率较低，可能会由于负荷波动导致逆向功率产生时，防逆流软件柔性调节，给用户侧并网发电系统的并网单元发送降低发电功率指令，防止逆向功率产生。

2、逆功率跳闸

防逆流软件设置逆功率跳闸的功率阈值（该功率为用户侧并网发电系统向公共电网反向供电的上网功率），当用户侧并网发电系统向公共电网反向供电的上网功率触发逆功率跳闸功率阈值，防逆流软件给用户侧并网发电系统的并网单元发送跳闸指令，切断用户侧并网发电系统的并网单元，防止持续向公共电网逆向供电。

3、功率恢复合闸

当用户侧并网发电系统的并网单元因逆功率跳闸后，用户侧使用公共电网的下网功率恢复正常阈值，且在功率恢复合闸时间内并网单元仍未恢复合闸，防逆流软件给跳闸的用户侧并网发电系统的并网单元发送合闸指令，恢复用户侧并网发电系统的并网单元的发电，提高用户侧并网发电系统的利用率，减少公共电网的使用。

安科瑞方案效果

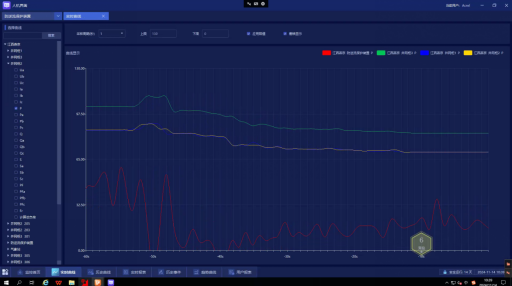

能量管理系统通过将分布式能源整合起来，进行统一的监测与管理，通过智能化控制系统，可以根据负荷用电需求实时调整各个光伏单元的输出功率，确保光伏系统的电力不对电网反向送电，在防逆流综保跳开并网柜前，系统通过下发逆变器功率调节命令来实现柔性调节的目的，进而提高微电网系统的稳定性和可靠性。下图为防逆流调节效果，通过控制逆变器的输出使得公共连接点的功率值保持在15kW的设定值，防止光伏出现逆流，避免电力公司的考核与罚款。
