‍在射频系统中，通常需要对两个或多个射频路径的电磁（EM）能量进行分配或合成。特别是高功率需求或者使用高功率信号发生器并将其分配至多个路径。因此射频功率分配器/合成器都是实现这一功能所必不可少的组件。功率分配器简称功分器，英文名Power Divider 或Power Splitter，今天我们一起聊聊Power Divider 。

功率分配器（Power Divider）是射频电路中常用的无源器件，将一路输入信号能量分成两路或者多路输出相等或不相等的器件。目前应用最广泛的功率分配器为2路、4路及8路。随着端口数量的增加，功率分配器在设计公差和复杂性方面也随之提升，因此16路以上的设备并不常见。从理论上讲，可以存在任意数量的功率分配端口，但对于大多数射频系统而言，在特定端口数下，仅具备有限实用价值。

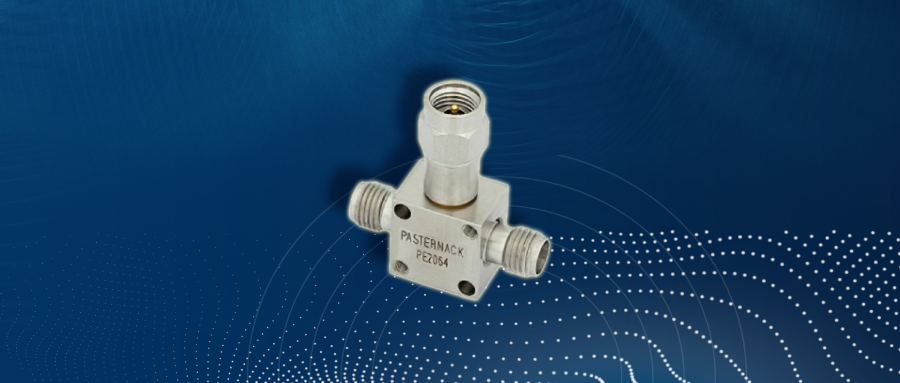

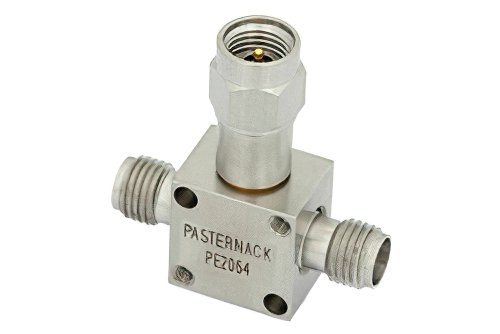

2 路2.92mm 电阻功率分配器，DC~18GHz，额定功率 1W

对于每增加一组端口，无源功率分配器将使每个输出端口的可用功率减半，如果在合成器中使用，则功率将减少一倍。例如，采用无源设计的2路射频功率分配器，其输入信号到输出信号之间会出现3dB的信号功率衰减。由于1:8的比率， 8路射频功率分配器将具有9dB的损耗/增益。

还有电阻式功率分配器，其中每条信号路径的损耗是无源功率分配器的两倍。电阻式功率分配器通常使用集中元件制成，具有紧凑和宽带特性，但与无源功率分配器相比，功率处理有限、损耗高、隔离差。无源分配器使用传输线或波导结构制成，这些结构通常表现出更好的射频性能，但通常在频率范围上受到限制，并且尺寸比电阻式功率分配器大。

功率分配器（Power Divider）主要用于任何需要将信号均匀分配或组合到任意数量端口的场合，例如8路射频功率分配器。这包括互调失真（IMD）、分集增益、多元素天线阵列等。
