变频驱动器（VFD）已成为现代工业自动化的基石，提供精确的电机控制、能源效率和跨应用的灵活性。然而，VFD系统的有效性取决于连接它的电缆。它们操纵电动机速度和扭矩的能力彻底改变了制造业、暖通空调和水处理等行业的流程。VFD允许对电机性能进行精确调整，从而提高运行效率并降低能耗。

然而，VFD系统的有效性在很大程度上取决于VFD和电机之间电缆连接的完整性。这就是VFD电缆的专业设计发挥关键作用的地方。与可能足以满足传统电气应用的标准电力电缆不同，VFD电缆的设计可以满足变频驱动器带来的独特的电气、机械和电磁挑战。

这些电缆采用坚固的绝缘材料制成，可以承受VFD产生的高频电压脉冲，降低电气干扰的风险，并确保性能一致。此外，VFD电缆的设计旨在最大限度地减少电磁干扰（EMI）和射频干扰（RFI），这可能会对周围的设备和系统产生不利影响。

一、什么是VFD电缆？

VFD电缆是专为将变频驱动器连接到电动机而设计的专用电力电缆。与常规电力电缆不同，它们的设计可以承受驱动器快速切换引起的高压尖峰，最大限度地减少可能干扰附近敏感设备的EMI/RFI（电磁和射频干扰），并通过控制高频漏电流来减少电机轴承的应力。

简而言之，VFD电缆是制造业、机器人、暖通空调和能源等行业可靠电机性能的支柱。

二、VFD电缆施工

VFD电缆的结构使其特别适合要求苛刻的环境。

导体通常由细绞合镀锡铜制成，以提供优异的导电性和灵活性，绞合增强了灵活性，这对动态运动应用至关重要。

绝缘材料使用XLPE或XLPO来提供优异的热和电气性能，与PVC相比，XLPE可以处理更高的电压浪涌和温度。

屏蔽是VFD电缆设计中最关键的元素之一。单独的导体屏蔽可以防止串扰，而结合箔和编织物的整体屏蔽可以阻挡外部EMI，并包含驱动器产生的高频噪声。这种有效的屏蔽减少了对工厂中传感器、编码器和通信网络的干扰。

护套材料由工业级PVC PUR或TPE制成，可防止磨损油化学物质和恶劣的室外环境，PUR护套在苛刻的条件下具有高机械强度。

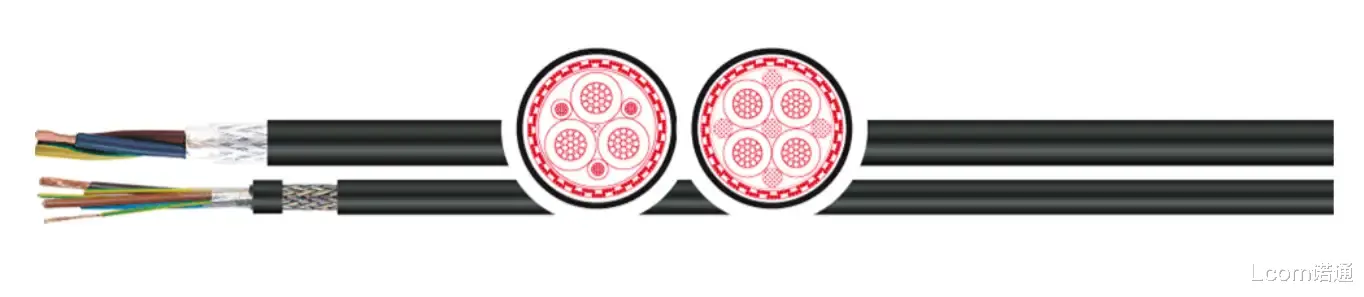

TKD KAWEFLEX® VFD电缆，护套耐油，符合RoHS标准

三、VFD电缆的主要特点

VFD电缆具有强大的电气性能，因为它们的低电容减少了信号失真，并且能够承受高达额定电机电压两到三倍的电压尖峰。这确保了长电缆线路的可靠运行。它们的机械特性包括灵活的设计，支持电缆轨道和机器人运动，以及抗挤压、弯曲和磨损。安全性和合规性也是核心优势，提供阻燃无卤选项，并获得UL CSA CE和IEC标准认证。

四、VFD电缆的应用

VFD电缆用于许多行业。在工业自动化领域，他们支持数控机床、装配线和包装系统。在机器人技术中，它们能够在重复运动应用中实现精确的电机控制。它们对于泵和压缩机至关重要，以支持暖通空调油气和水处理系统中的节能电机运行。在可再生能源领域，他们支持风能和太阳能系统的驱动。在物料搬运中，它们用于输送机、电梯和自动化仓库。

五、使用VFD电缆的优点

使用VFD电缆可以降低电气噪声，保护敏感电子设备免受干扰。它们通过防止电气应力引起的过早故障来帮助延长电机和驱动器的寿命。它们还提高了能源效率，因为它们的低损耗提高了性能。在恶劣的环境中，它们具有很强的可靠性，能够承受苛刻的工业条件。

六、选择和安装VFD电缆的最佳实践

选择合适的绝缘和屏蔽：对于恶劣的环境，选择具有整体箔+编织屏蔽的XLPE绝缘。

正确接地：始终将屏蔽两端接地，以有效地排出噪音。

电缆布线：将VFD电缆与通信和控制电缆分开，以减少干扰。

预防性维护：定期检查磨损、磨损或护罩损坏情况。

L-com兄弟品牌，英飞畅旗下TKD电缆，覆盖多种工业级VFD电缆，德国品质，具备各类优势属性，深度适配工业自动化相关应用，欢迎了解。
