本文内容来自：江苏八方安全设备有限公司技术支持经理王建功先生！于“2025中国（重庆）石油化工设备更新大会”上发表的报告。
目录
为什么需要泄压装置
常见泄压装置的类型与工作原理
呼吸阀、阻火器的选型
呼吸阀、阻火器日常维护与管理
01 为什么需要泄压装置

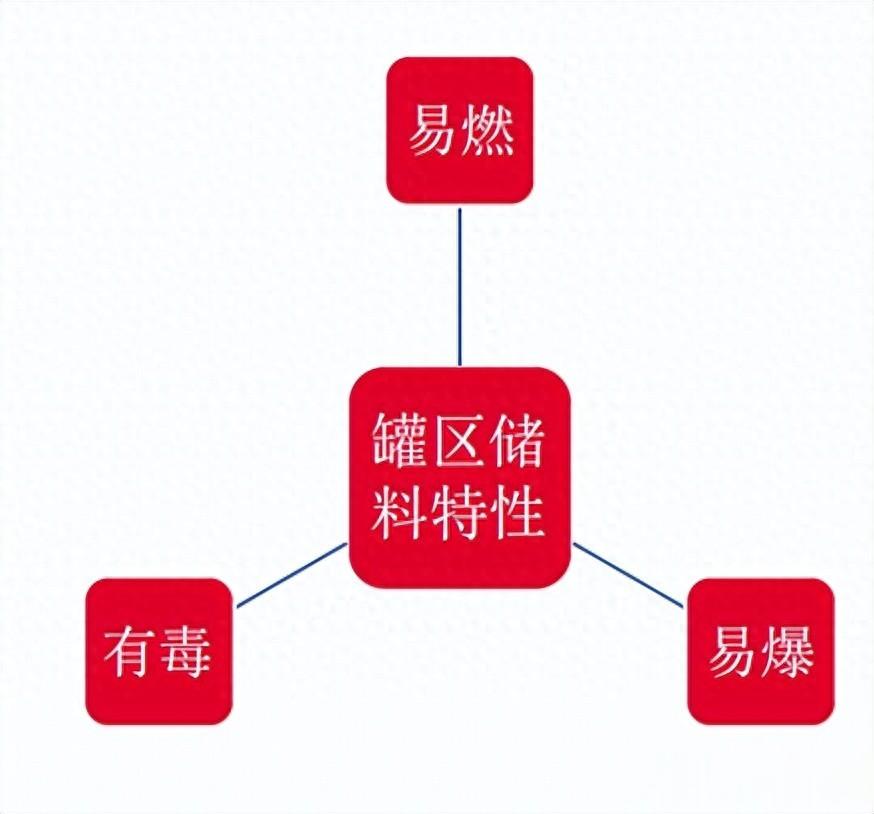

泄压装置的重要性
潜在风险
• 雷击
• 静电
• 明火
• 设备故障
物理超压
• 外部火灾
• 操作失误
• 系统故障
• 太阳辐射
• 雨雪天气
泄压装置的定义与作用
定义
一种自动启闭的阀门或装置，当容器或系统中的压力超过泄压装置的设定压力时，通过该装置向外排放介质来防止压力继续升高。
核心作用
保护设备：防止储罐、管道等承压设备因超压而发生物理性破坏。
保障安全：防止有毒、易燃易爆介质泄漏，避免灾难性事故。
减少损失：将事故控制在初期阶段，最大限度减少人员和财产损失。
02 常见泄压装置的类型与工作原理

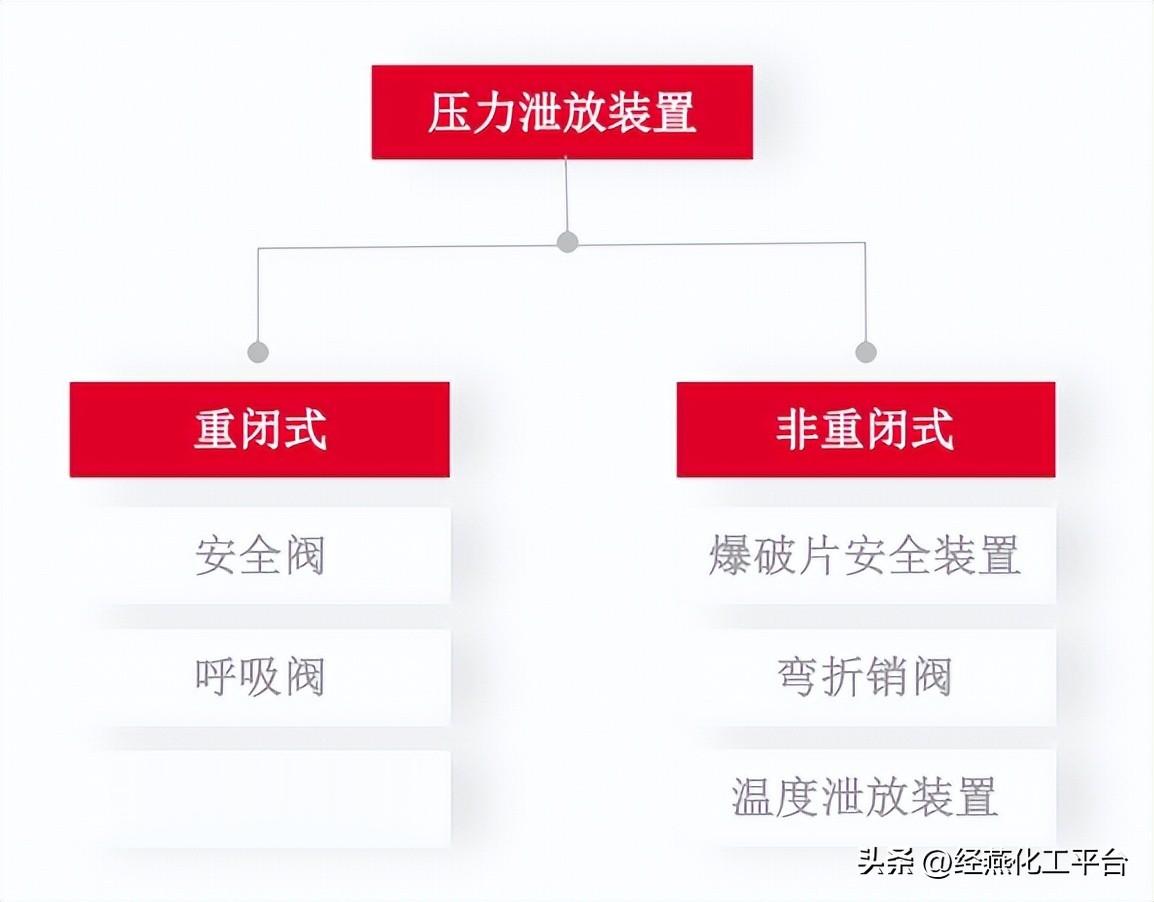

泄压装置的分类
重闭式泄压装置
• 泄压后可自动复位
非重闭式泄压装置
• 装置泄压后不能自动复位
• 需要人工复位或者更换
安全阀
应用
重闭装置；
达到设定压力时迅速开启（突跳），泄压后迅速关闭。
密封性好，复位快，应用最广泛。
适用可压缩流体（蒸汽、气体）。

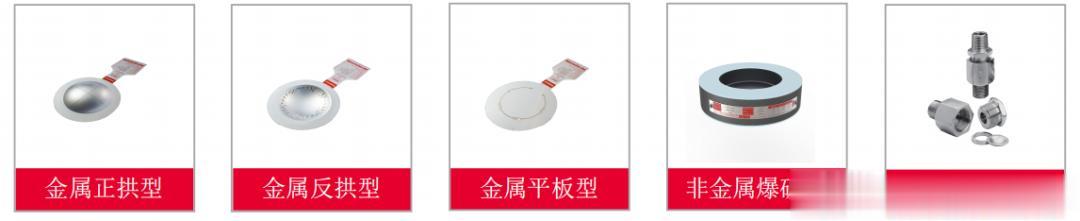

爆破片
应用
非重闭装置；
无泄漏、泄放能力大、耐腐蚀、成本较低。
适用气体、液体，尤其适用于浆料、高粘度、强腐蚀性介质。
弯折销阀
应用
非重闭装置；
零泄漏且响应速度快；允差小、精度高、密封性好；整定压力不受温度、循环/脉动/背压的影响；超压泄放之后，无需更换阀门，只需重装弯折销、简单维护即可继续使用；
适用气相、液相、气液混合等工况。
呼吸阀
应用
重闭装置；
用于常压或微正压储罐（如立式拱顶罐）；
当罐内压力升高时（如充装、日晒），排出蒸汽，当罐内压力降低时（如抽出物料、降温），吸入空气，防止罐体被抽瘪；
适用于气相工况。

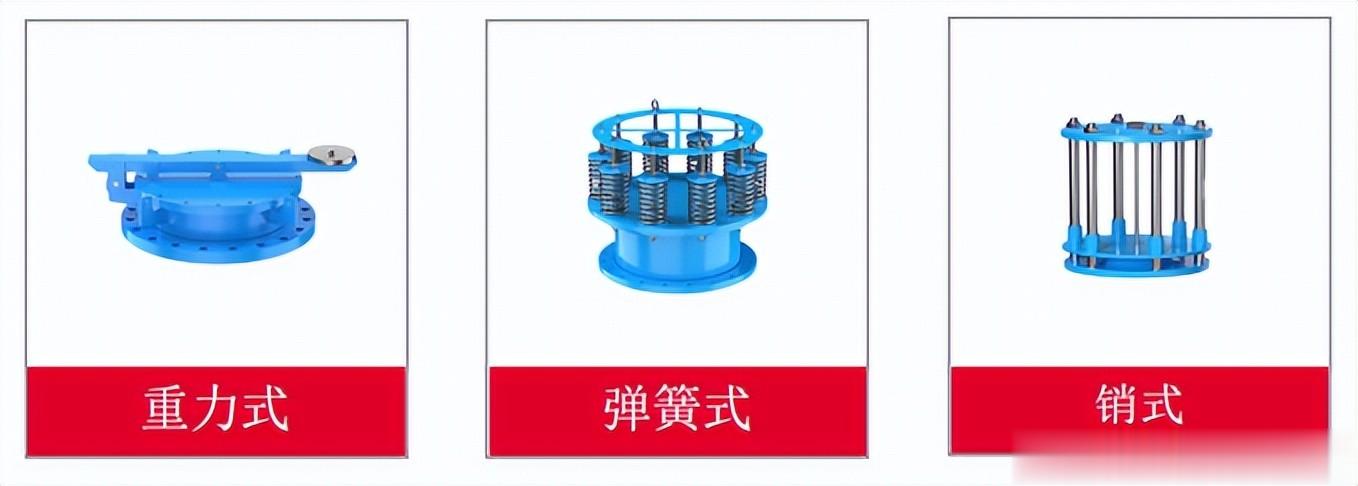

紧急泄放阀
应用
重闭装置；
用于常压或微正压储罐；
常用口径≥DN500，应对火灾所需的大流量泄放。
阻火器
应用
管道附件；
安装在装置的进出口或管道上，是一种允许介质流通，但能阻止火焰在设备和管道之间蔓延的安全装置；
适用于气相工况。

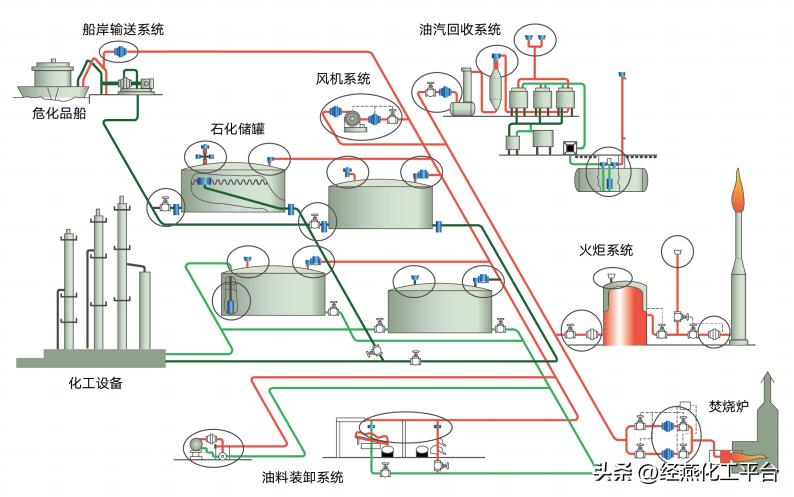

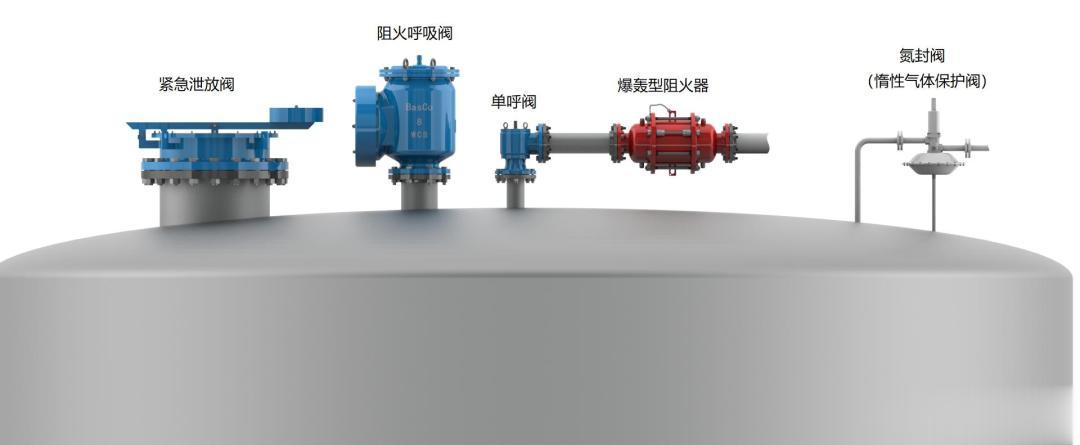

常压罐区典型泄压装置
03 呼吸阀、阻火器的选型
呼吸阀设置
原则一：明确核心功能——处理“小呼吸”与“小排放”
• 职责明确，处理日常呼吸，非紧急泄放。
原则二：基于储罐设计压力正确设定
• 严格基于储罐设计压力/真空，绝不超限。
原则三：依据核算呼吸量进行选型
• 以呼吸量核算为基础，能力足够，通常10%~20%余量
原则四：正确安装，确保功能有效
• 位置正确，管道通畅。最高点垂直安装，避免缩径，背压核算。
原则五：考虑环境与介质特性
• 针对气候和介质特点采取相应措施，比如寒冷，腐蚀性，结晶，颗粒等
在保障储罐安全的前提下，最大限度地减少物料的挥发损耗，实现安全与经济的平衡。
阻火器设置
阻火器选择：怎样选择一款“经济可靠”的阻火器
工艺条件
温度/初始压力等工艺条件，决定了阻火器的使用条件是否满足要求。80~160kpa(A)，-20~150℃。

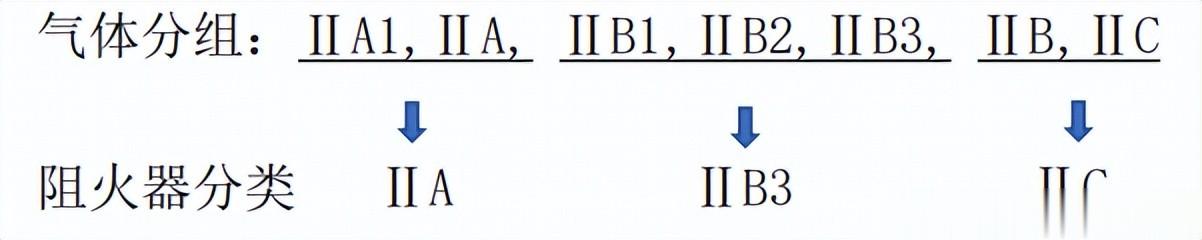

气体组别
气体组别与阻火元件的孔隙值有很大的相关性，是阻火器选择的重要因素。

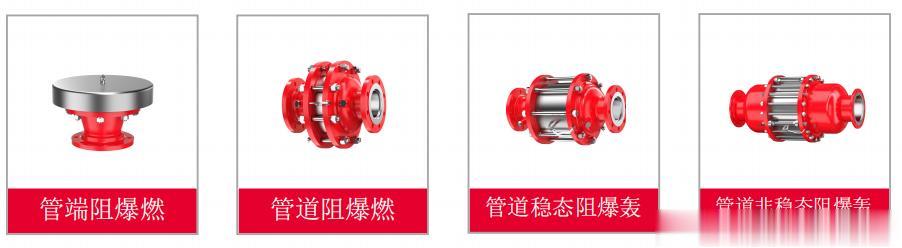

安装位置
决定了阻火器的结构类型：爆轰，爆燃，管道，管端等。

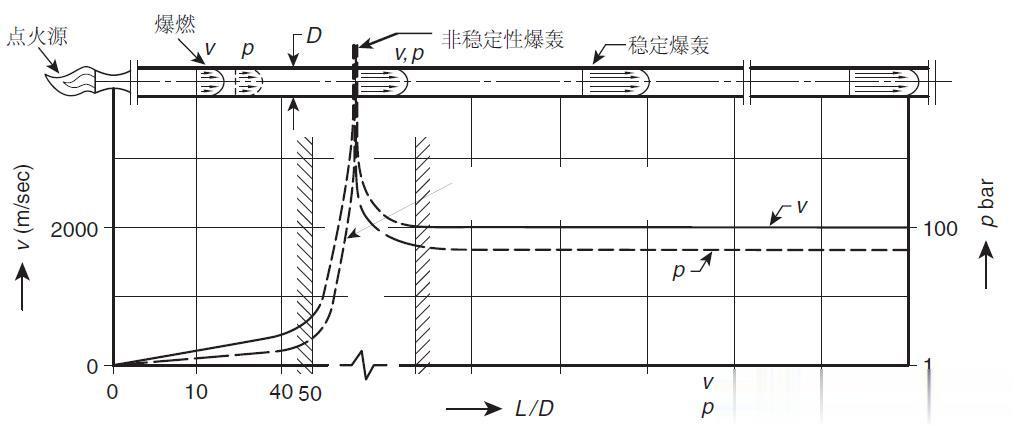

火焰传播曲线图-NFPA® 69 2014附图

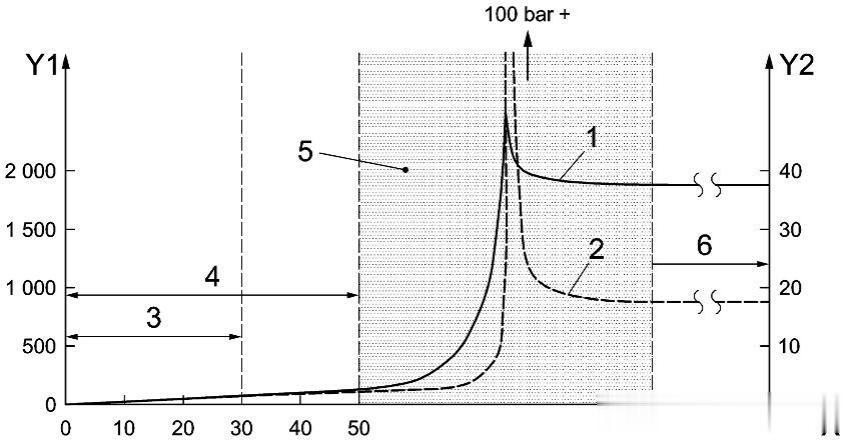

火焰传播曲线图-PD CEN TR 16793 2016附图
产品认证
开启压力与泄漏
呼吸阀泄漏要求
API 2000 7th/ISO 28300
• 测试压力为阀门设定压力的75%
• 阀门尺寸≤DN150：最大允许泄漏量0.014m3/h
• 阀门尺寸DN200-DN400：最大允许泄漏量0.142m3/h
• 阀门尺寸>DN400：最大允许泄漏量0.566m3/h
SY/T 0511-2024
• 测试压力为阀门设定压力的85%
• 阀门尺寸≤DN150：最大允许泄漏量0.01m3/h
• 阀门尺寸DN200~300：最大允许泄漏量0.03m3/h
中石化内部文件要求
• 测试压力为阀门设定压力的75%/90%
• 阀门尺寸≤DN150：最大允许泄漏量0.0017m3/h
• 阀门尺寸DN150-DN400：最大允许泄漏量0.0045m3/h
• 阀门尺寸>DN400：最大允许泄漏量0.008m3/h
江苏八方出厂标准
• 测试压力为阀门设定压力的85%
• 阀门尺寸≤DN150：最大允许泄漏量0.01m3/h
• 阀门尺寸DN200-DN400：最大允许泄漏量0.03m3/h
• 阀门尺寸>DN400：最大允许泄漏量0.1m3/h
阻火性能与压降

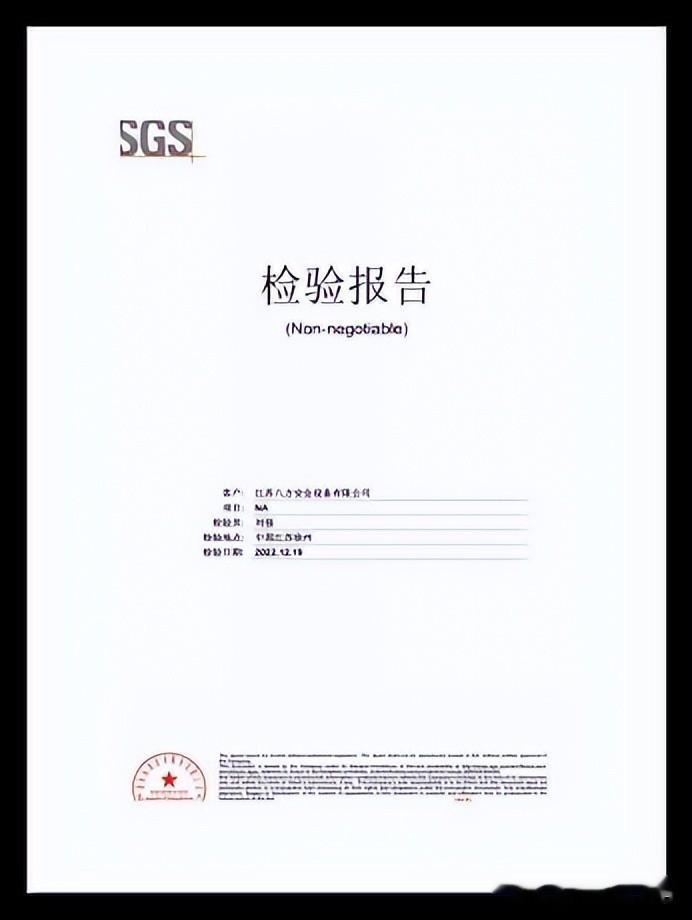

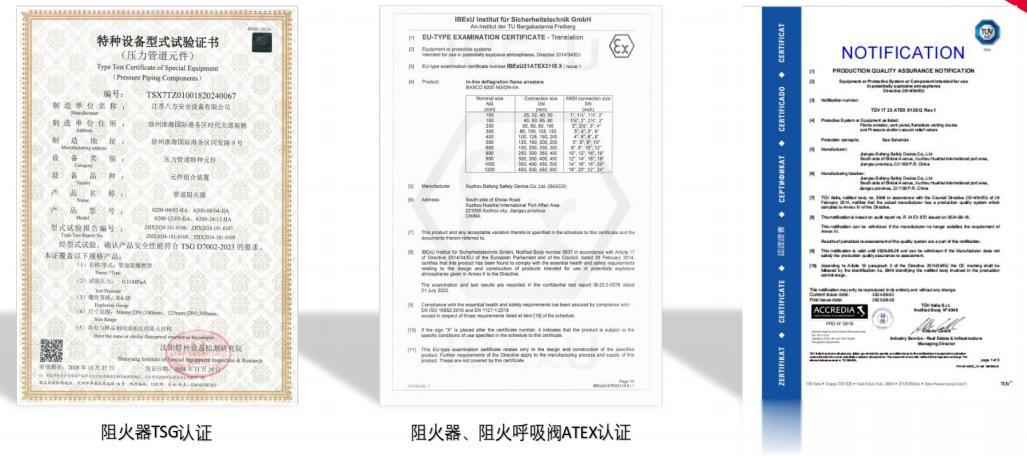

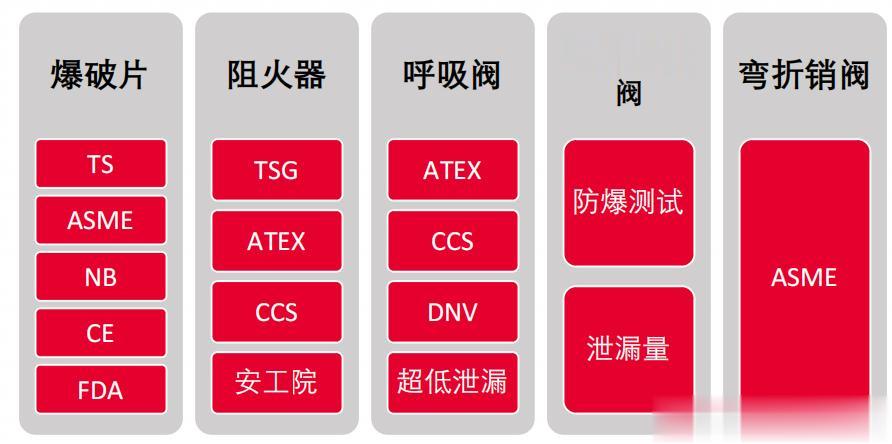

阻火器认证
04 呼吸阀、阻火器日常维护与管理
保养与维护
目的：确保长期可靠运行
保养的重要性：
呼吸阀、阻火器是保护储罐的重要防线，其失效可能导致罐体破裂、抽瘪、回火等安全事故发生。
呼吸阀密封不严会导致物料持续挥发，造成经济损失和环境污染。
呼吸阀的卡滞、阻火器的堵塞会造成储罐的超压。
维保内容
☆定期拆检与清洗
呼吸阀检查内容：
外观是否有明显锈蚀、泄漏和杂物堵塞；
自带阻火层是否有堵塞、变形或腐蚀等缺陷；
呼吸阀的开启压力；
呼吸阀的泄漏量；
呼吸阀的通气量。
阻火器检查内容：
外表外观是否有明显锈蚀；
阻火层是否有堵塞、变形或腐蚀等缺陷；
关键位置可增设压差表方便判断堵塞情况；
呼吸阀应最少每年进行一次检查------GB/T37327-2019。

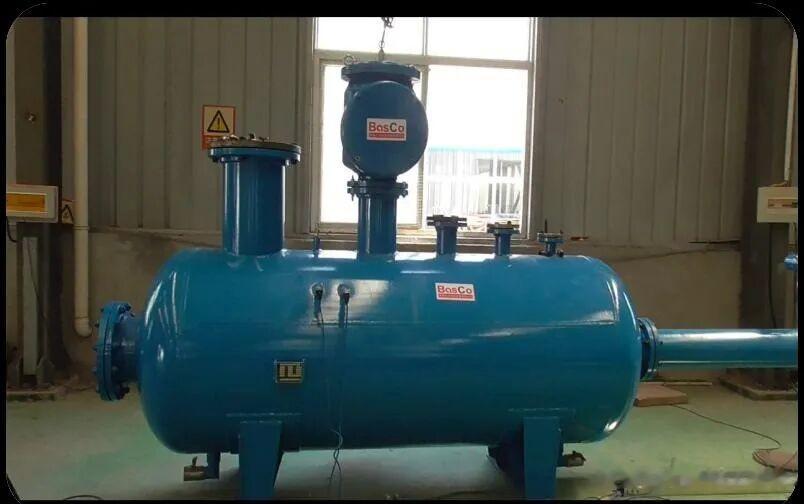

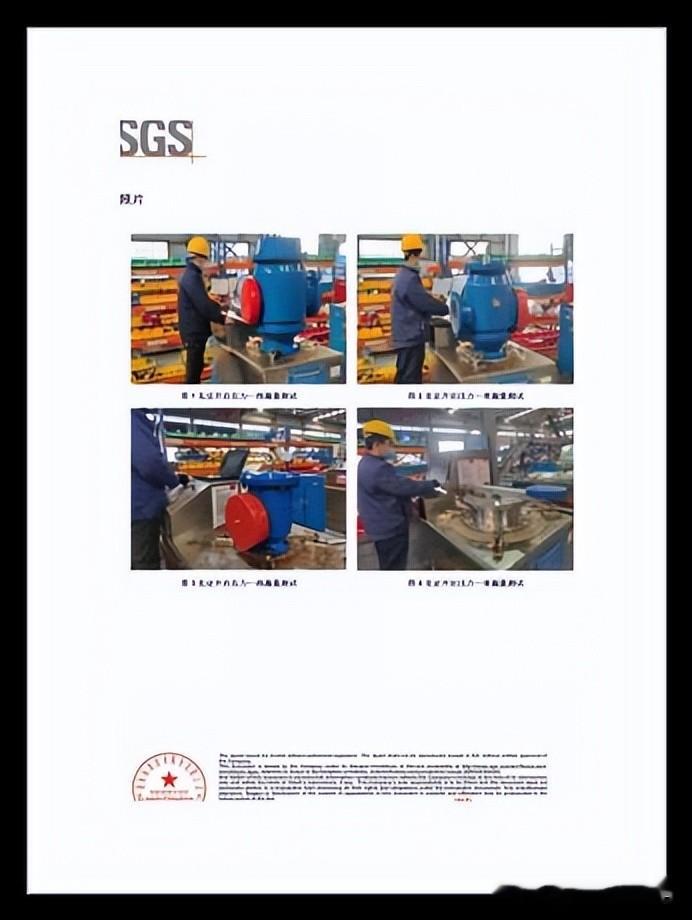

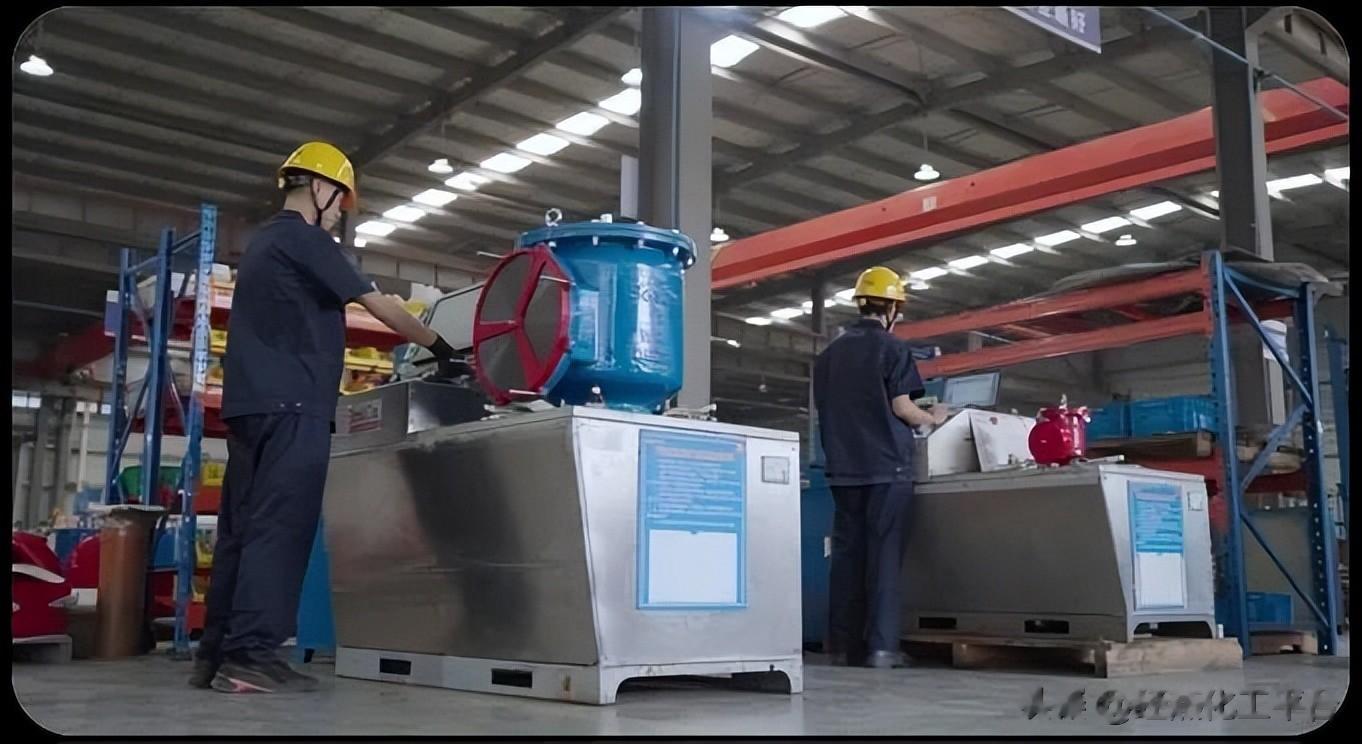

检验与测试-离线检测

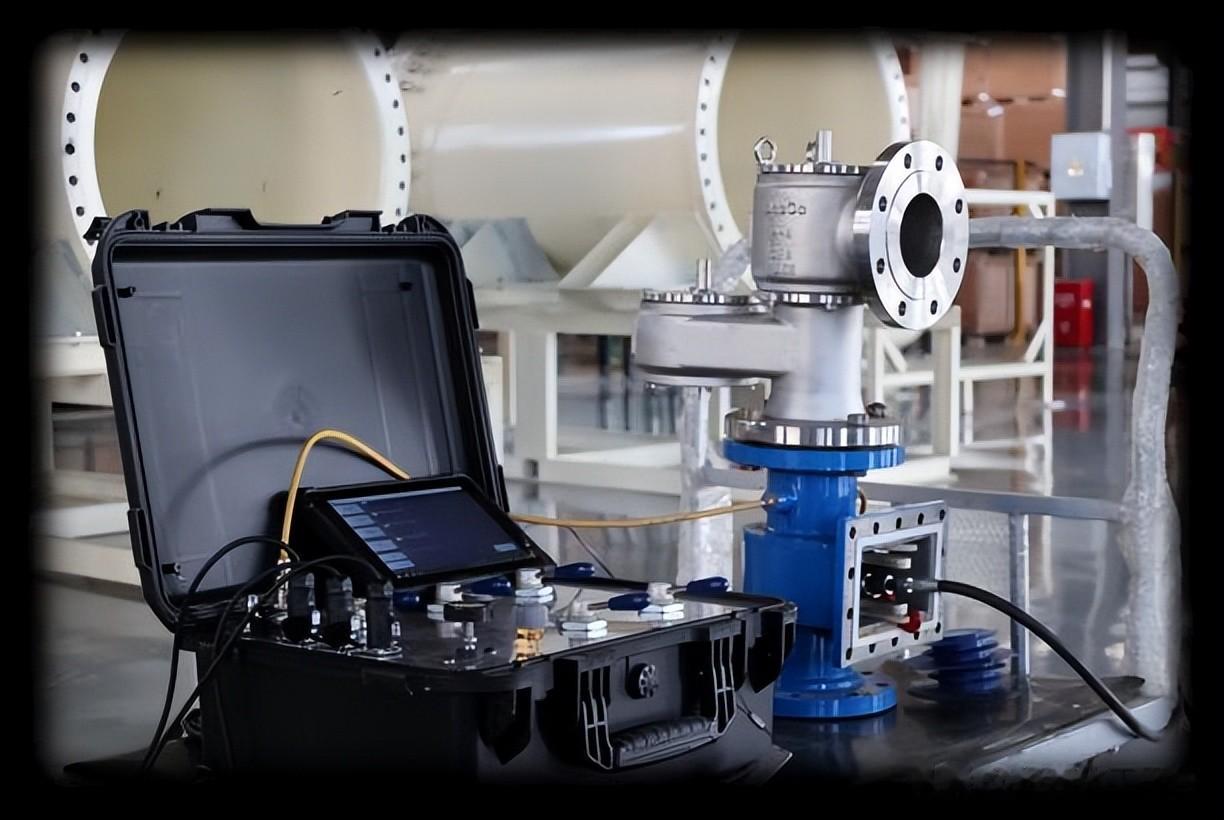

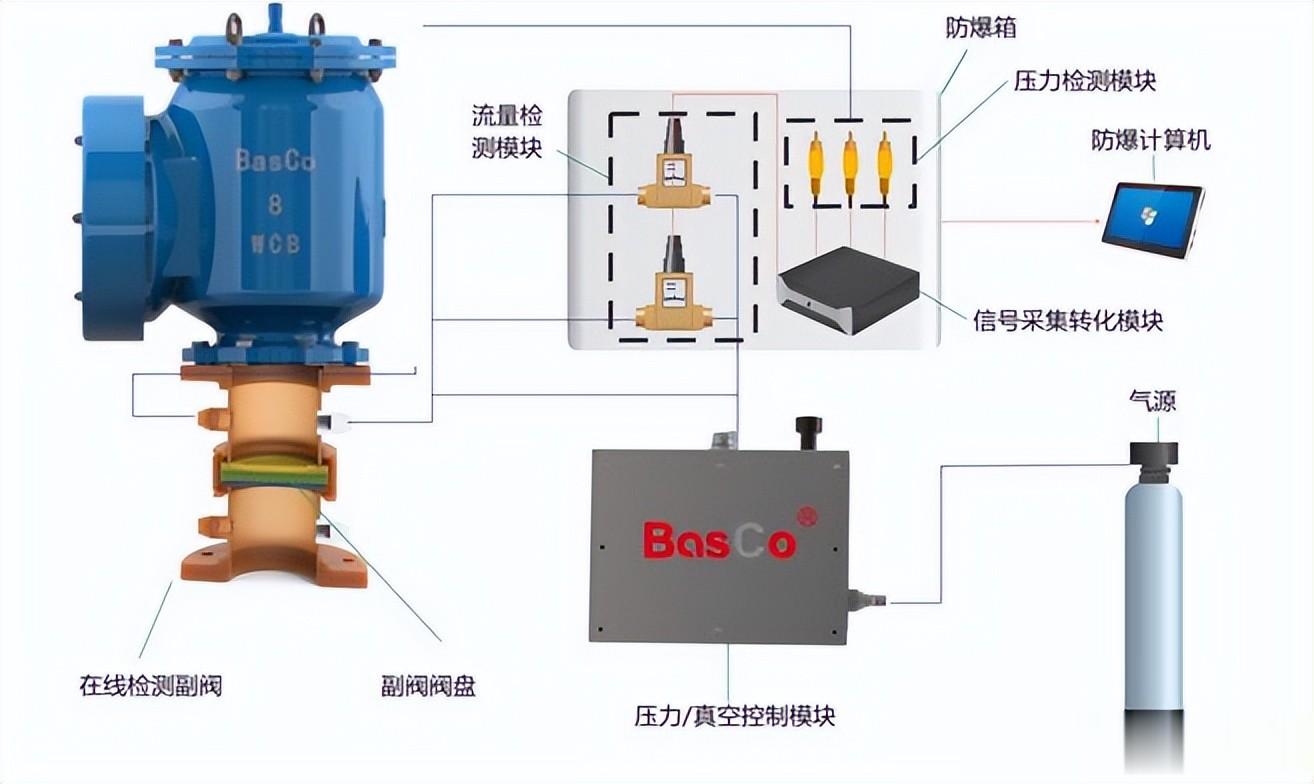

检验与测试-在线检测

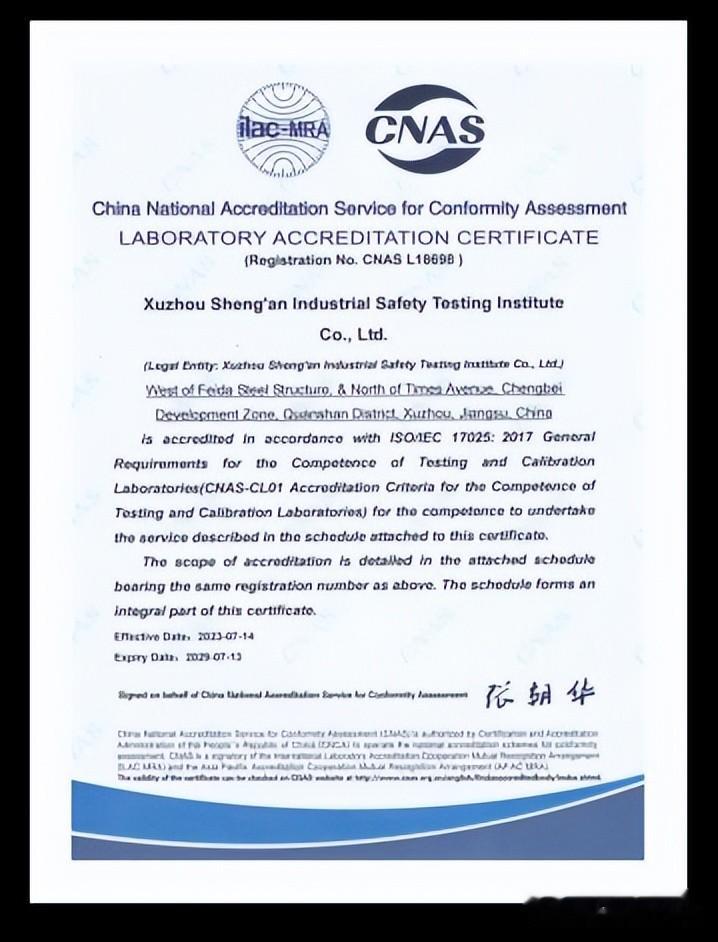

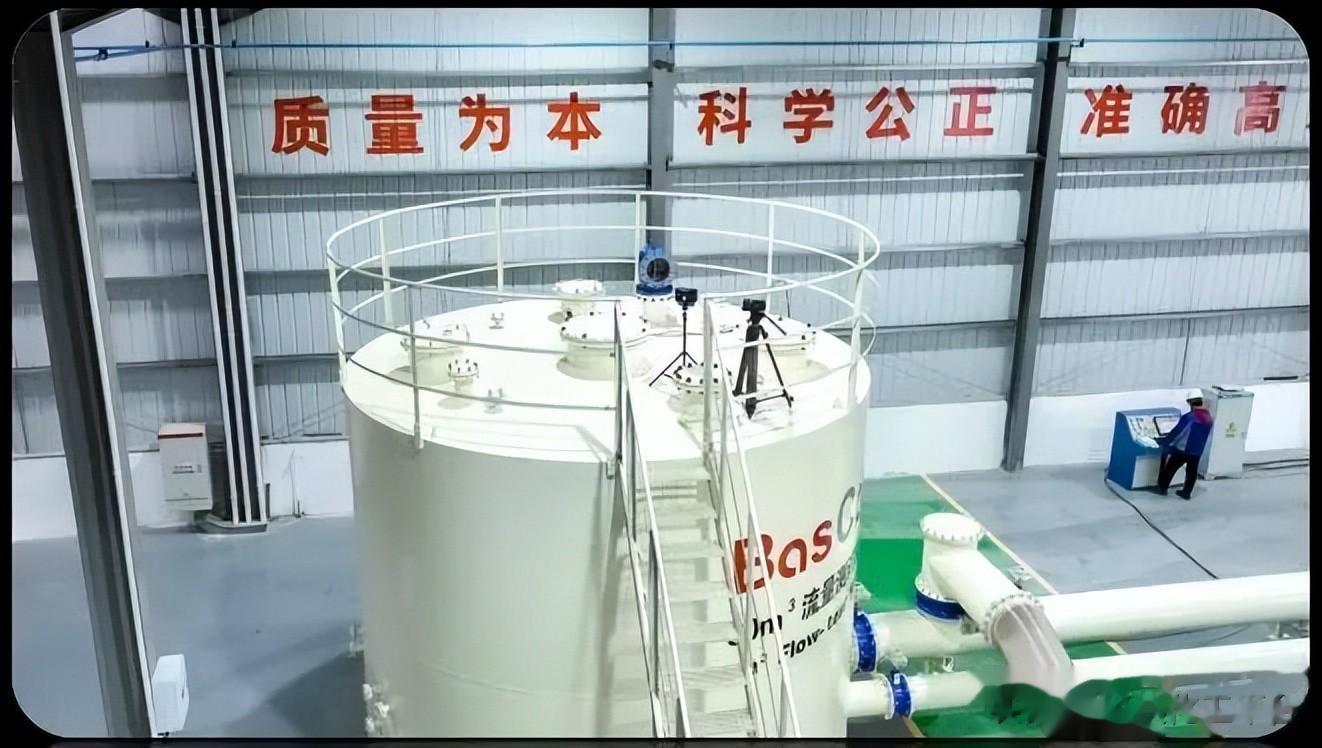

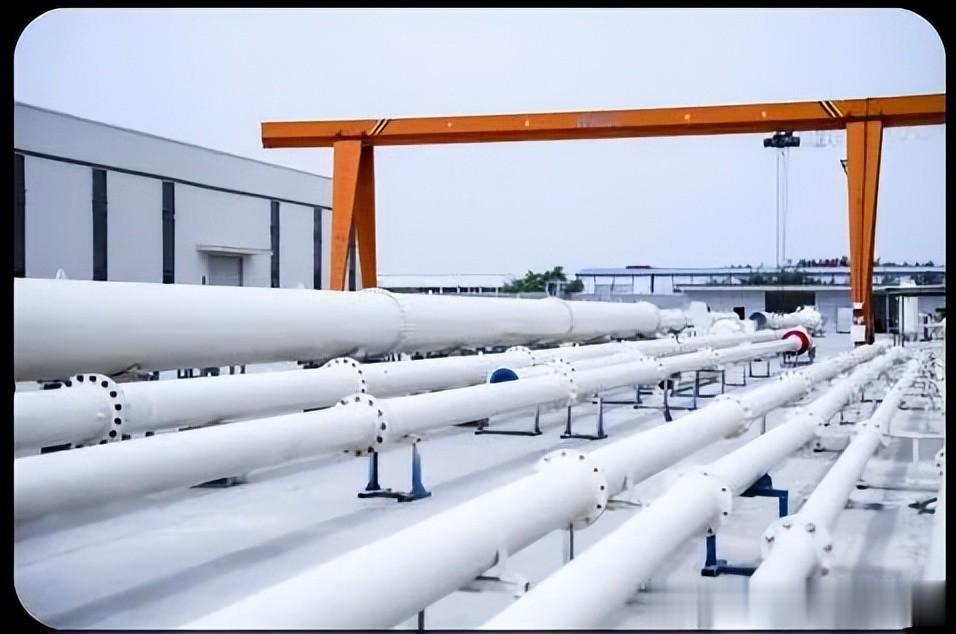

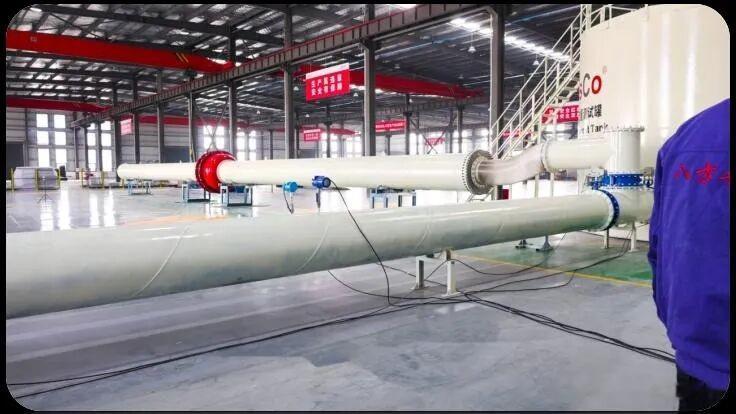

CNAS国家级安全泄压实验室
> CMA 认证的呼吸阀及紧急泄放阀检测机构；
> 具备检测和校准实验室能力的 CNAS 认可实验室；
> 检测资质范围：呼吸阀及紧急泄压阀的开启压力、泄漏量、通气量等；
> 专业、高精度的安全泄压装置检测设备；
> 检测设备按法定周期进行第三方校准和防爆认证；
> 独立的检测实验室和专业的技术团队；
> 提供离线和在线检测服务；
> 出具权威的检测报告。
